交流接觸器是什么？很多不熟悉電氣設備的人對于接觸器并不是特別的了解，接觸器廣義上是一種在工業電中利用線圈流過電流產生磁場，從而使觸頭閉合，用來達到控制負載的一種電器。本身接觸器之所以被工廠設備以及電熱器以及工作母機等設備頻繁使用，就是因?yàn)樗梢钥焖俚那袛嘟涣骱椭绷髦骰芈凡⑶铱梢灶l繁的接通和大電流的控制的一種裝置，而接觸器本身也按照電路分為交流接觸器和直流接觸器兩種，這當中交流接觸器是最常用的，今天我們也是通過相關的介紹，來讓大家更好的了解交流接觸器這一設備。
1.
交流接觸器工作原理
交流接觸器本身是用于交流電路中的接觸器，交流接觸器的工作原理主要是在交流接觸器的線圈經過了痛點之后，線圈的電流會產生磁場，產生的磁場會讓靜鐵芯產生電磁吸力從而吸引動鐵芯，從而帶動交流接觸器動作，讓常閉觸點斷開，常開觸點閉合，讓兩者相互聯動，然而當線圈斷電了之后，電磁的吸力也會相對小時，銜鐵也會在釋放彈簧的作用下釋放，從而使觸點復原，常開觸點斷開，常閉觸點閉合，這就是交流接觸器的工作原理。

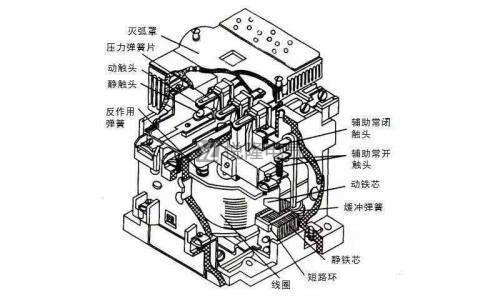

2.交流接觸器結構
圖上所表示的接觸器是由上下兩段結構，上段為熱固塑料軀殼。上面固定著輔助觸頭、主觸頭和滅弧裝置；下段為熱塑性塑料底座，上面安裝電磁系統和緩沖裝置。底座有螺釘固定孔，下部還裝有用于IEC標準35mm槽軌的鎖扣。
1）電磁系統。電磁系統由線圈、“E”形靜鐵心和銜鐵心組成，靜鐵心頭部裝有短路環，用于防止交流電流過零時銜鐵的振動。
2）觸頭部分包括三對主觸頭和四對輔助觸頭。主觸頭由三組橋式動觸頭和上下兩側三對靜觸頭組成，觸頭材料為銀基合金，容量較大，允許通過較大的電流，起接通和斷開主電路的作用。靜觸頭、靜鐵心、線圈成一體，橋式動觸頭和銜鐵成一體。觸頭分成常開(NO)和常閉(NC)兩類。線圈末通電時，處于分?jǐn)酄顟B(tài)的觸頭稱為常開觸頭；處于閉合狀態的觸頭稱為常閉觸頭。該接觸器四對輔助觸頭中常開(NO)、常閉(NC)觸頭數量可任意組合。輔助觸頭只允許用于電流較小的控制電路中。
3）滅弧罩 電流量50A左右的接觸器中下設滅弧罩，功效是限定主斷路器開斷時造成的電孤，以防止斷路器煅燒或電弧焊接。
3.維護注意事項
我們?cè)谑褂?a href="http://www.nikkiwilliamsphotography.com/brand/schneider/jcq/">
接觸器時一定要注意接觸器的維護以及保養要注意以下幾點：
1）維持接觸點表層的清理，不容許沾有油漬，當接觸點表層因電孤燒蝕而附帶金屬材料小珠粒時，應立即除掉，接觸點若已損壞，應立即調節，清除過大的超程；若接觸點薄厚只有1/3時，應立即拆換：
2）交流接觸器不容許在除掉滅弧罩的狀況下應用，由于那樣很將會因接觸點開斷時電孤相互之間聯接而導致兩色短路故障安全事故，用瓷土做成的滅弧罩易破，拆卸時要當心，防止撞擊導致毀壞；
3）若交流接觸器已不可以修補，應予以拆換，拆換前要查驗交流接觸器的出廠銘牌和電磁線圈標識牌上標明的主要參數。換上去的接觸器的有關數據應符合技術要求，有些接觸器還需要檢查和調整觸點的開距、超程、壓力等，使各個觸點動作同步；
4）接觸器工作條件惡劣時（如：電動機頻繁正、反轉），接觸器額定電流應選大一個等級； 避免異物落入接觸器內，因?yàn)楫愇锟赡苁箘?dòng)鐵芯卡住而不能閉合，磁路留有氣隙時，線圈電流很大，時間長了會因電流過大而燒毀。
以上就是有關于交流接觸器的一些相關知識以及使用時需要我們注意的一些地方，其實交流接觸器本身還是一種非常實用的設備，我們使用起來也會更加得心應手，如果發生了一些相關的故障，我們解決起來也更加方便，也希望大家可以更好的使用該設備，為我們帶來幫助。
