調速器的工作原理和電路
發布時間：2019-07-27 13:46瀏覽次數：

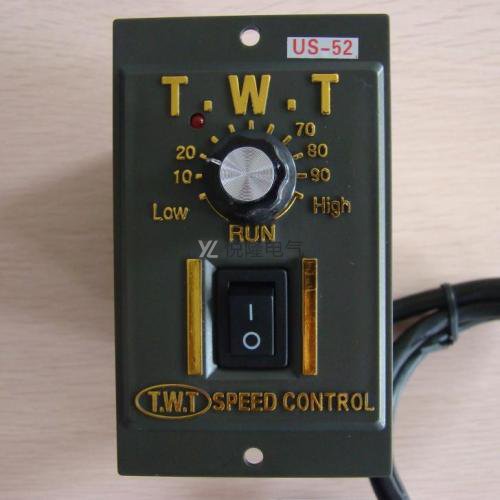

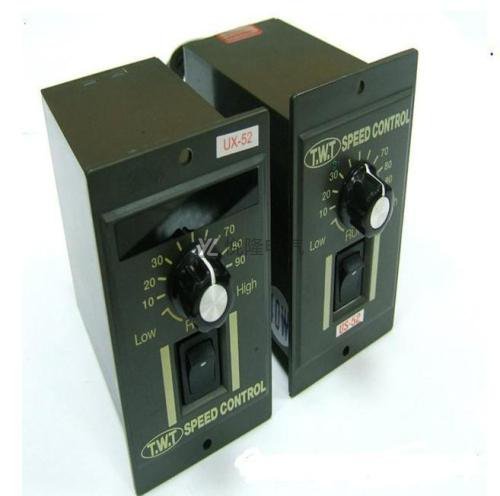

調速器是我們在工業電器中一種用來自動調節的裝置，很多的人對這類設備都不是很了解，其實調速器是一種經常用于工業直流電機調速、工業傳送帶、以及直流電扇的設備，調速器可以按照柴油機負荷的變化，從而自動增減噴油泵的供油量，從而讓柴油機能夠以最穩定的轉速進行運行。調速器在我們的工業其他的一些設備當匯總使用并不是很多，但是我們還是要對其有所了解，詳細了解一些有關于調速器的知識。
1.調速器分類
調速器本身也分為很多種：按照工作原理調速器可以分為機械式、氣動式、液壓式、機械氣動復合式等多種形式，這其中機械式的調速器結構是最簡單，性能也是最好的。
液壓調速器是一種在感應元件和油量調節機構中加速了一個液壓放大元件，從而讓感應元件的輸出信號通過放大元件再傳輸?shù)接土空{(diào)節機構上，為此也被稱之為間接作用式調速器。
2.工作原理
調速器的工作原理按照不同的型號有不同的工作原理
1）無反饋的液壓調速器
當負荷減小時，由曲軸帶動的驅動軸轉速升高，飛球的離心力增加，推動速度桿右移。于是，搖桿以A點為中心逆時針轉動，滑閥右移，壓力油進入伺服器油缸的右部空間。此外，液壓缸的左部室內空間根據進油口與底壓燃油管互通，在其中的油被泄流。在壓差的作用下，伺服活塞帶動噴油泵齒條左移，以減少供油量。當轉速恢復到原來數值時，滑閥也回到中央位置，調節過程結束。
2）彈性反饋的液壓調速器
活塞相連。緩沖器的油缸同伺服器的活塞成剛體聯接。當發動機負荷減小時，轉速增大，飛球的離心力增加。同樣，滑閥右移，而伺服活塞則左移，減少噴油泵的供油量。當活塞的運動速度非常高時，緩沖器和緩沖活塞像剛體一樣運動。隨著伺服活塞5的左移，緩沖器和AC杠桿上的A點也向左移動。這一過程和上述剛性反饋系統的調速器完全相同。但當變速全過程貼近終結時，電液換向閥已返回原先的部位，遮擋住了通向伺服電機液壓缸的燃油管，這時緩沖器和伺服電機活塞桿已滯留在新負載相對的部位上。被壓縮的彈簧由于有彈性復原的作用，因此使A點帶動緩沖器活塞相對于緩沖器油缸移向右方，回到原來位置。
3.調速器電路圖
電路原理分析一般情況下調速器的主電路都是選擇使用先交流調整之后再整流的電路方式，也就是說利用雙向晶閘管V1對輸入交流電壓將其進行調節，同時再通過P4橋式整流電路對調節后的電壓進行整流。將供直流電機電樞繞組A1與A2端子的供電，然后勵磁電源是由P1對交流220V直接整流后，供F1與F2勵磁線圈端子。直流調速器當開關電源鍵入的控制回路里串連4A保險絲管后，會對雙向晶閘管V1的第二重（這兒的第一重維護是根據N3與N4來開展進行的）具有負載和過流保護。而R1和C2串聯到雙向晶閘管的T1與T22個接線端子的那時候，會消化吸收危害尖峰工作電壓工作能力這樣一來針對雙向晶閘管而言直流調速器對它具有了合理的過電壓保護功效。
以上就是一些有關于調速器的相關知識，相信通過文章可以讓大家對調速器有更進一步的認識，也能夠?qū)χ笞约旱倪x擇有所幫助。
