中間繼電器是我們一種用于繼電保護以及自動控制系統中，用來增加觸點數量和容量，可以用來控制電路當中的中間信號，相信很多人對中間繼電器都不會陌生，而接觸器是我們電氣當中一種用來控制快速切斷電路和電流對低電壓進行釋放保護的作用，在我們電路當中，這兩種設備都是非常常見的，我們經常會在電路中使用這兩種設備，中間繼電器和接觸器的內部結構是相似的，很多人往往以為它們兩種是一樣的設備，今天我們就來看看這兩者有什么不同。

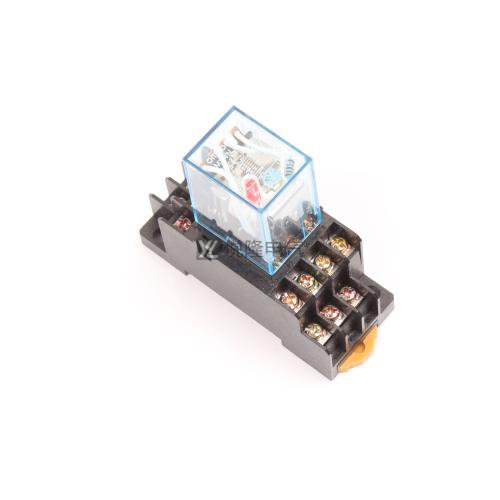

1.中間繼電器作用和工作原理
中間繼電器的主要作用就是用來保護自動控制系統，對自動控制系統中的電路進行控制，而且可以適當?shù)脑黾佑|點的數量以及容量，在控制電路當中傳遞中間信號，就相當于在一個電路當中，某臺接觸器通常只有兩組常開輔助觸點，但是如果電路中需要用到接觸器進行三組常開輔助觸點，當觸點不夠的時候我們就可以通過中間繼電器來增加觸點數量。
中間繼電器的主要工作原理就是在線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

2.接觸器工作原理和作用
接觸器的主要作用就是快速的切斷交流和直流回路的電流，去大電路進行控制，也可以在各種電熱器，電力組等電機設備進行一個電力負載，而且還能夠?qū)Φ碗妷哼M(jìn)行釋放保護的作用。 接觸器的工作原理就是接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

3.中間繼電器和接觸器區別
中間繼電器和接觸器的主要區別就在于接觸器的主觸頭是可以通過大電流的，但是中間繼電器的觸頭只可以通過小電流，這也讓中間繼電器只能夠使用于控制電路當中，而且通常因?yàn)橹虚g繼電器缺少主觸點，所以它的過載能力也更小，更多的會去使用數量足夠多的輔助觸頭，這是他們兩的主要區別，而中間繼電器和接觸器的結構和原理基本是相同的。

以上就是有關于中間繼電器和接觸器的一些相關知識，關注悅隆電氣，了解更多。
