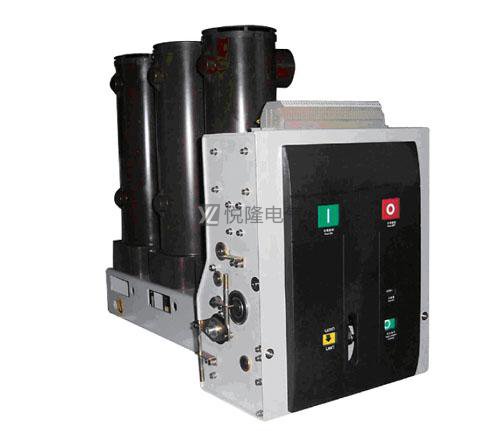

真空斷路器的主要結構和特點
發布時間：2019-07-25 14:56瀏覽次數：
斷路器本身按照結構以及工作原理分為很多種，這當中真空斷路器是比較常見的一種斷路器設備，之所以被稱之為真空斷路器也是因?yàn)樗臏缁〗橘|(zhì)以及滅弧后觸頭間隙的絕緣介質都是高真空才得名，加上真空斷路器本身體積就比傳統的斷路器要小，而且重量更輕，更適合頻繁的操作，加上其滅弧不需要進行檢查維修的特點，也讓真空斷路器在配電網中更加的普及，而大多數人在選擇真空斷路器的時候往往不會考慮那么多，所以很多人其實對真空斷路器本身沒有一個詳細的了解，今天我們也來為大家普及一些真空斷路器的相關知識。
1.真空斷路器的工作原理
真空斷路器的工作原理就是在動靜觸頭在工作時通過操作機構的作用下進行分閘時，觸頭之間會產生電弧，觸頭表面在高溫下會揮發出蒸汽，加上真空斷路器的觸頭形狀較為特殊，在電流通過時會產生磁場，電弧在磁場的作用下會沿著觸頭的表面切線方向快速的進行運動，在金屬圓筒上也凝結了部分的金屬蒸汽，這樣電弧就會在自然過零的時候自動的熄滅，從而讓觸頭的介質強度恢復。
2.
真空斷路器結構構成
真空斷路器本身由三大部分組成：真空滅弧室，操作機構以及其他的輔助部件組成。
真空滅弧室：
1）氣密絕緣系統(外殼)
氣密絕緣系統由陶瓷、玻璃或微晶玻璃制成的氣密絕緣筒、活動端蓋板、固定端蓋板和不銹鋼波紋管組成，是一個真空密封容器。為了確保氣密性，除了密封型的嚴格操作過程之外，還要求材料本身的透氣性和內部空氣釋放量小。
2）導電系統
由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。觸頭結構大致有三種：圓柱形觸頭、帶有螺旋槽跑弧面的橫向磁場觸頭、縱向磁場觸頭。目前采用縱磁場技術，此種滅弧室具有強而穩定的電弧開斷能力。
3）屏蔽系統
屏蔽罩是真空滅弧室中不可缺少的元件，并且有圍繞觸頭的主屏蔽罩、波紋管屏蔽罩和均壓用屏蔽罩等多種。主屏蔽罩的作用是，防止在a電弧燃燒中電弧生成物飛散到絕緣外殼的內壁，降低外殼的絕緣強度。b改進滅弧室?部靜電場遍布的勻稱性，有益于減少部分場強，推動真空滅弧室實用化。c冷凝電弧生成物，吸收一部分電弧能量，有助于弧后間隙介質強度的恢復。
操作機構：操作機構本身按照不同類型的斷路器也有著不同的結構，通常會使用的操作機構有彈簧操作機構、CT19彈簧操作儲能機構、CT8彈簧儲能操作機構。
3.
真空斷路器特點：
1）觸頭的開局小、操作機構所使用的操作功更少，壽命更長。
2）燃狐時間短。
3）觸頭間隙介質恢復速度快，而且故障性能更好。
4）體積小、重量輕，更適合開斷容性負荷電流。
5）本身在開斷電流時磨損量更小，觸頭的電氣壽命也更長，更適合頻繁操作。
以上就是有關于真空斷路器的結構和特點的相關介紹，通過我們的介紹相信大家對真空斷路器也夠有一定更深的認識和了解，也可以更好的進行
斷路器的選購。如想要了解更多有關于真空斷路器的知識，請關注悅隆電氣官網。
