繼電器的工作原理和接線原理
發布時間：2019-07-25 10:25瀏覽次數：
繼電器是我們在電路當中常用的一種電控制器件，當我們要對輸入回路以及輸出回路進行控制的時候，或者是要讓電氣在輸出電路中發生階躍變化的時候，我們都會去使用繼電器來完成這一操作，這也是繼電器被稱之為用小電流去控制大電流的自動開關的原因，它在電路當中有著自動調節、安全保護、轉換電路的作用，雖然很多人都知道繼電器的作用和種類，但是對于各種繼電器的工作原理以及接線原理都不太了解，今天我們就來對此做一個詳細的介紹。
1.
時間繼電器工作原理
當線圈接通電路時，鐵芯的吸引力從而使得銜鐵和托板一起向下移動，因此就會形成時間繼電器瞬間動作觸點接通或斷開。液壓缸和桿杠因為受阻尼作用危害遲緩降低，超過必須的?間以后，液壓缸降低到必須的部位，便根據桿杠促進廷時姿勢接觸點產生姿勢，處在斷掉情況，而動合接觸點合閉。繼電器的延時時間便是線圈通電到延時觸點完成動作的時間。當線圈斷電時，繼電器依靠彈簧的恢復作用復原。
2.

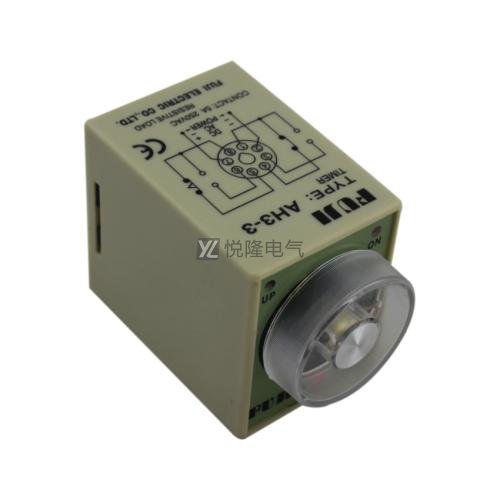

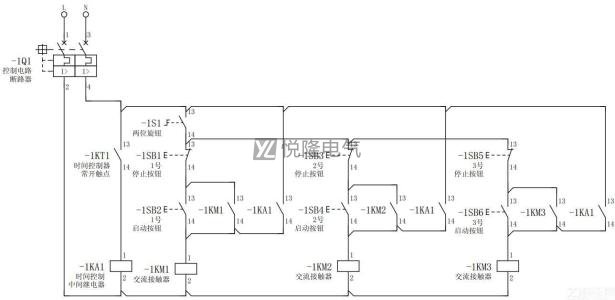

時間繼電器接線原理

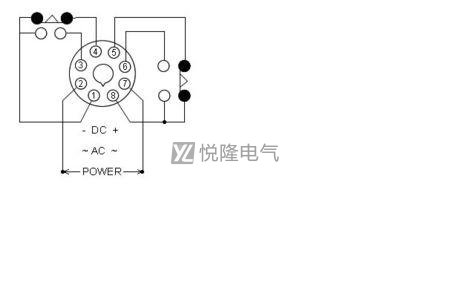

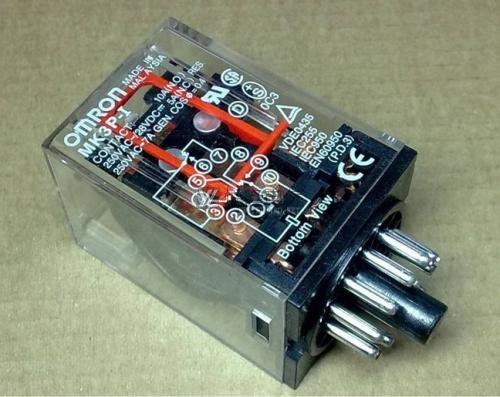

時間繼電器控制接線：首先最好把它當做是直流繼電器來進行比較。當中“7”用來接12伏控制電壓；“7”用來接24伏控制電壓。其中的“7”當成直流電的負極，使用時接到零線。“2”接220伏的火線。時間繼電器負載接線：電源的零線或負極接用電器的零線或負極端，電源的火線或正極接“8”腳，用電器的火線端或正極接“6”腳，“5”腳空閑不用。先預置所需的延時時間，然后接通電源，此時顯示屏從零開始計時，當達至所預置的時間時，延時觸頭實行轉換，數顯保持此時的數字，實行定時控制。
3.
熱過載繼電器工作原理
當熱繼電器要對電機開展過壓保護的那時候，它會把熱元器件和電機的電機定子繞阻串連，一起將熱繼電器上的常閉斷路器串連在接觸器的磁鐵線圈的控制回路中，并調整滅磁電流量調整旋紐，使圓弧形撥桿與推桿距離一適度間距。當電機一切正常工作中時，根據熱元器件的電流量即是電機的額定電壓，熱元器件發燙，雙金屬片遇熱后彎折，使推桿恰好與圓弧形撥桿觸碰，而又不可以促進圓弧形撥桿。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。

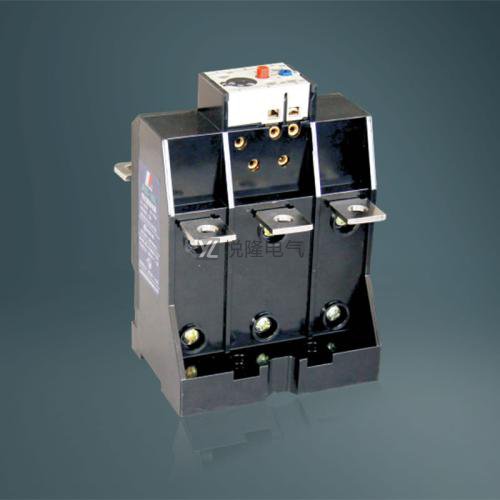

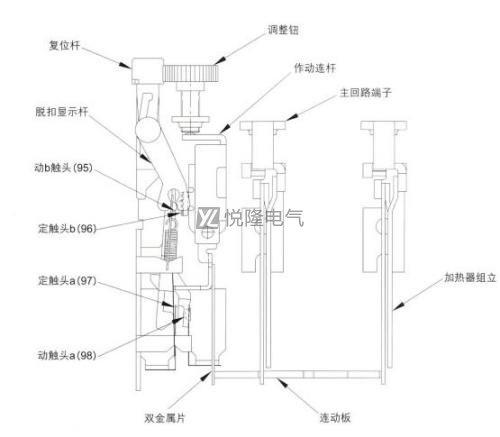

4.熱過載繼電器接線原理繼電器的主要組成部分可分為兩個，其中分別都是熱元件和輸出的輔助觸點。靠左邊的為主回路接線端子（3路，共6點），靠右邊的是輸出的輔助觸點接線端。熱元件，通常由熱脹系數不同的金屬材料組成。雙金屬材料的熱元件若受熱，因膨脹系數不同，就會發生彎曲。工作時把熱元件串聯在電路的主回路中（例如電機啟動器中電機的供電回路中）。
5.中間繼電器工作原理
線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作
6.中間繼電器接線原理
如果是在24伏直流電壓的閥門和開關，怎么和220伏，380交流配呢，這個時候就需要安裝中間繼電器了，同時將線圈供電接上上端控制輸出，把常開/常閉觸點接下位閥門開關因此也就形成接近開關--中間繼電器--電磁閥接電：常開的接法：24+，接接近開關+，一路；24-，接接近開關-，并繼電器-（14），二路接近開關控制線接繼電器+（13），三路繼電器常開并接觸器13，14，4路。假如僅僅是控制一個電磁閥的話，可以直接旋鈕控制。
以上就是有關于常見的繼電器的工作原理和接線原理，相信能夠幫助大家更好的了解繼電器，關注悅隆電氣，您還可以了解更多相關知識。
