空氣開關也被稱為空氣斷路器，空氣開關其實是斷路器的一種，是一種在電路當中電路超過了額定的電流時就會讓電路自動斷開的一種開關?？諝忾_關在我們的低壓配電網絡以及電力拖動系統中是一種非常重要的電器。它本身是一種將控制以及多種保護功能與一社你的斷路器，而且也具有普通斷路器的一些功能，像對短路以及嚴重過載以及欠電壓進行保護，也可以進行不頻繁的電動機啟動。盡管大多數人對于空氣開關有所了解，但是空氣開關的一個結構和接線往往很多人也不知道，今天我們也來給大家一一介紹一下。

1.空氣開關結構
空氣開關主要由內部以及外部兩種組成。
內部部件：
輔助觸頭：輔助觸頭是斷路器的一個主電路分、合機構機械上連動的觸頭，主要用于斷路器分、合狀態的顯示，接在斷路器的控制電路中通過斷路器的分合，對其相關電器實施控制或聯鎖。
報警觸頭：報警觸頭是用于斷路器事故的一種報警觸頭，而且該觸頭只有斷路器脫口分斷后才會動作，這是用來顯示故障出現的一種脫扣狀態。
分勵脫扣器：是一種用電壓源激勵的脫扣器，它的電壓可與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附件。當電源電壓等于額定控制電源電壓的70%-110%之間的任一電壓時，就能可靠分斷斷路器
欠電壓脫扣器：欠電壓脫扣器是在它的端電壓降至某一規定范圍時，使斷路器有延時或無延時斷開的一種脫扣器。

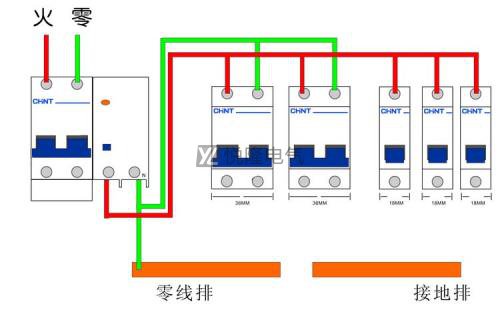

2.空氣開關的接線方式主要有兩種：
