時間繼電器有哪幾種？該怎么選擇
發布時間：2019-07-23 12:15瀏覽次數：
在我們的

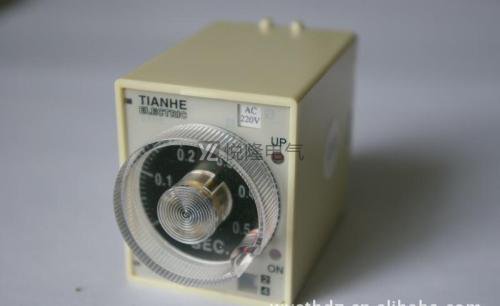

繼電器分類當中，時間繼電器是一種比較特殊的一類繼電器，普通的繼電器是屬于電控制器件的一種，是在輸入量的變化達到了規定要求的時候，可以在電氣輸出電路當中使得被控量發生預定的階躍變化的一種電器。而時間繼電器的作用就是在輸入動作信號之后，可以在規定的一個準確時間內才產生階躍變化的一種繼電器。是一種可以使用在較低的電壓或者是較小的電流的電路上，用來接通或者切斷較高電壓、較大電流的一種電氣元件。時間繼電器本身也分為很多種，今天我們也來詳細介紹一下。
1
.時間繼電器主要功能
時間繼電器的主要功能是作為簡單程序控制中的一種執行器件，當它接受了啟動信號后開始計時，計時結束后它的工作觸頭進行開或合的動作，從而推動后續的電路工作。通常情況下，時間繼電器的廷時特性在設計方案的范圍之內是能夠調整的，進而便捷調節它的廷時?間長度。單憑一只時間繼電器恐怕不能做到開始延時閉合，閉合一段時間后，再斷開，先實現延時閉合后延時斷開，但總體上說，通過配置一定數量的時間繼電器和中間繼電器都是可以做到的。
2.時間繼電器工作原理
時間繼電器的工作原理很簡單，是一種當輸入的物理量達到規定值時，其電氣輸出電路被接通或阻斷的一種自動電器。廣泛用于生產過程自動化裝置，電力系統保護裝置，各類遠動、遙控和通信裝置，是現代自動控制系統中最基礎的電器元件之一。
繼電器一般由輸入感測機構和輸出執行機構兩部分組成。前者用于反映輸入量的變化，后者完成觸點分合動作對有觸點繼電器或半導體元件的通斷對無觸點繼電器。繼電器具有跳躍的輸入-輸出特性。當繼電器接受一個輸入信號X時，只有它達到動作值Xd，繼電器才動作，輸出從零躍至Ymax。
3.時間繼電器分類
按工作原理分類
按其工作原理的不同，時間繼電器可分為空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。
1)空氣阻尼式時間繼電器利用空氣通過小孔時產生阻尼的原理獲得延時。其結構由電磁系統、延時機構和觸頭三部分組成。電磁機構為雙口直動式，觸頭系統為微動開關，延時機構采用氣囊式阻尼器。
2)電子式時間繼電器
電子式時間繼電器是利用RC電路中電容電壓不能躍變，只能按指數規律逐漸變化的原理，即電阻尼特性獲得延時的。
3)電動機式時間繼電器
電動機式時間繼電器是利用微型同步電動機帶動減速齒輪系獲得延時的。電動機式時間繼電器的延時范圍與精度是其他時間繼電器無法比擬的，其缺點是結構復雜、體積大、壽命低、價格貴，準確度受電源頻率影響。
4)電磁式時間繼電器。電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的，它的特點是觸點容量大，故控制容量大，但延時時間范圍?。壬圆?，主要用于直流電路的控制中。
按延時方式分類
4.時間繼電器選用原則
我們?cè)谶x用時間繼電器時要注意以下四點
1.延時方式：時間繼電器有斷電延時型與通電延時型，應根據實際需要選延時方式。
2.復位時間：時間繼電器動作后需一定的復位時間，復位時間要比固有動作時間稍長，這一點對重復延時電路和操作頻繁的場合尤其重要。
3.類型選擇：對延時要求較高的場合，應選用電動機式或晶體管式時間繼電器；對延時要求不高的場合，可采用電磁阻尼式或氣囊式時間繼電器。
4.電源頻率：對于電源頻率波動較大的場所，不宜采用電動式
時間繼電器，宜選氣囊式時間繼電器。
關注悅隆電氣,了解更多相關知識。
