斷路器選擇步驟有哪些？要怎么選擇斷路器
發布時間：2019-07-22 15:21瀏覽次數：

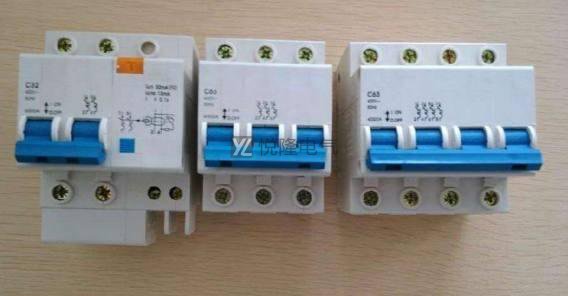

斷路器在電氣設備中是一種用于自動化電路當中非常廣泛的一種電器，在我們的電氣使用中，如果我們想對電源線路以及電動機進行保護的話，我們就要用到斷路器，斷路器本身是一種可以對電源線路以及電動機進行保護，也可以用來分配電能，并且能夠在電路發生嚴重過載或者短路以及欠壓故障時，我們能夠有所保護的一種裝置，但是很多的人在選擇斷路器時，往往不知道該如何選擇，今天我們就來好好介紹一下該怎么選擇斷路器。
1.斷路器工作原理
斷路器工作原理是當短路時，大電流產生的磁場克服反力彈簧，脫扣器拉動操作機構動作，開關瞬時跳閘。當過載時，電流變大，發熱量加劇，雙金屬片變形到一定程度推動機構動作，電流越大，動作時間越短。斷路器有電子型的，使用互感器采集各相電流大小，與設定值比較，當電流異常時微處理器發出信號，使電子脫扣器帶動操作機構動作。
2.斷路器特性
無論是哪種斷路器，雖然都具備Icu和Ics這兩個重要的技術指標。但是，作為支線上使用的斷路器，可以僅滿足額定極限短路分斷能力即可。較普遍的偏頗是寧取大，不取正合適，認為取大保險。但取得過大，會造成不必要的浪費（同類型斷路器，其H型—高分斷型，比S型—普通型的價格要貴1.3倍～1.8倍）。因此支線上的斷路器沒有必要一味追求它的運行短路分斷能力指標。而針對主干線上應用的隔離開關，不但要考慮額定值?限短路故障分斷工作能力的規定，一起也應當考慮額定值運作短路故障分斷工作能力的規定，假如僅以額定值?限短路故障分斷工作能力Icu來考量其分斷工作能力及格是否，將會給客戶產生不安全性的安全隱患。
3.
斷路器選擇步驟
1）查看線路的計算電流，從而來進行斷路器的額定電流
2）斷路器選擇的短路整定電流必須要多過線路的正常工作的啟動所需要的電流。
3）要了解低壓斷路器的分斷能力，用線路的最大短路電流來對斷路器進行檢測。
4）按照線路的最小短路電流來校驗斷路器動作的靈敏性，即線路最小短路電流應不小于斷路器短路整定電流的1.3倍。
5）按照線路上的短路沖擊電流（即短路全電流最大瞬時值）來校驗斷路器的額定短路接通能力（最大電流預期峰值），即后者應大于前者。
