星三角啟動器的工作原理以及作用
發布時間：2019-07-19 15:14瀏覽次數：
可能很多人都對星三角啟動感到陌生，新三角啟動器是一種非常老的電氣設施，在以前變頻器以及軟啟動等電子設備價格昂貴，且技術落后的時代中，星三角啟動器是我們最常見也最常用的一種電工電路設備，隨著目前科技的發展，星三角啟動器也是在目前的電路當中越來越少見了，但是如果我們想要更好的了解目前啟動電路中的一些基本電路知識，我們還是要對星三角啟動有一定的了解，今天我們也來介紹一下星三角啟動器的一些知識。
1.星三角啟動優勢
星三角啟動相對來說，成本要更低，而且所需要使用的交流接觸器也更少，這是它的相對優勢，但是所需要的費用也會相對的變多。而星三角啟動相對來說可以減少大功率電機的啟動電流，避免電機啟動瞬間所出現的大電流沖擊。
2.星三角啟動工作原理
星形三角形降壓?jiǎn)?dòng)的基本原理是利用Y型連接電路使電機負載電壓達到220伏，從而降低系統負載，防止過載。電機啟動后，變?yōu)槿切芜B接電路，使電壓380伏正常運行。 這樣有效保護電機以及電路系統，防止電流過載，不容易燒毀。星三角降壓?jiǎn)?dòng)，就是以改變電動機繞組接法，來達到降壓?jiǎn)?dòng)的目的。啟動，由主交流接觸器將開關電源給三角形接法的電機的3個首端，由星點交流接觸器將三角形接法的電機的3個尾部合閉。繞組變成星形連接。起動后，星形接觸器關閉運行接觸器，向電機的三個末端供電。繞組就變成了三角形接法。電動機全壓運轉。整個啟動過程由時間繼電器來指揮完成。星點接觸器和運轉接觸器必須實行連鎖。必須是三角形接線的電動機才能用星三角降壓起動。啟動時，用電源開關將電機三相電繞阻布線方法改成星形，每相繞阻的工作電壓為230V，啟動結束完用電源開關再改成三邊形布線使各相繞阻工作電壓為220V。這樣的起動電流只有全壓起動時的1/3。
3.工作流程

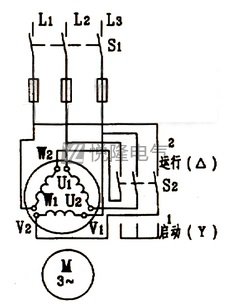

電機啟動時將星三角（Y-△）轉換開關的手柄S2置于啟動位置，則電動機定子三相繞組的末端U2、V2、W2連成一個公共點，三相電源L1、L2、L3經開關S1向電動機定子三相繞組的首端U1、V1、W1供電，電動機以星形接法啟動。加在每相定子繞組上的電壓為電源線電壓U1的1/√3倍，因此啟動電流較小等電動機啟動即將結束時再把手柄S2轉到運行位置，電動機定子成三角形接法，這時加在電動機定子每組繞組上的電壓即為線電壓U1，電動機全壓正常運行。以上就是電機啟動的流程。
關注悅隆電氣，了解更多相關知識。
