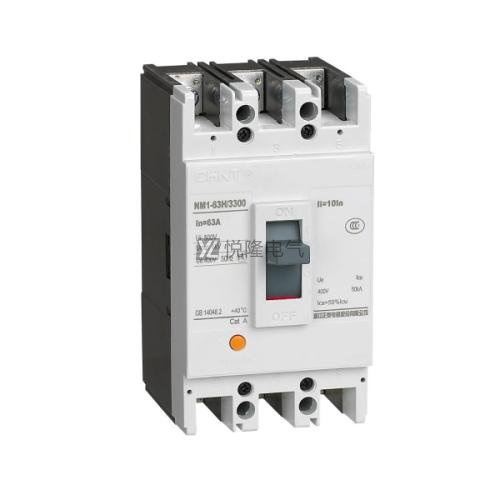

斷路器的動作原理和結構
發布時間：2019-07-19 13:56瀏覽次數：
如果我們想要對電路中的電器進行一些保護以及分配電能的工作，我們通常會使用到
斷路器這個電器裝置，斷路器本身是一種由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等組成的一種電氣裝置，它可以在規定的時間內關合、承載和開斷異?；芈窏l件下的電流，而且可以用來分配電能對電源線路以及電動機起到實時保護的作用，當電路或者電動機發生了過載或者說是短路的故障時，它可以自動的切斷電路，斷路器本身就相當于熔斷器開關和過欠熱繼電器的組合，是一種使用量大適用范圍廣的電器。而如果我們想要對
斷路器有更深的了解，我們就要知道它的一些動作原理和本身結構。
我們主要也以低壓斷路器為主來介紹關于繼電器的動作原理和結構

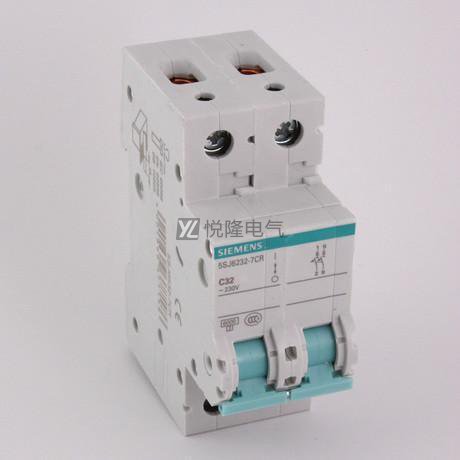

1.低壓斷路器工作原理
低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流量脫扣器的電磁線圈和熱脫扣器的熱元器件與主電源電路串連，欠工作電壓脫扣器的電磁線圈和開關電源串聯。當電源電路產生短路故障或比較嚴重負載時，過電流量脫扣器的銜鐵吸合，使隨意脫扣組織姿勢，主接點斷掉主電源電路。當電路過載時，熱跳閘裝置的加熱元件產生熱量以彎曲雙金屬片并推動自由跳閘機構動作。電路電壓不足的話，電壓不足的脫扣器的電樞就會被釋放。也使自由脫扣機構動作。分勵脫扣器則作為長距離操縱用，在一切正常工作中時，其電磁線圈是關閉電源的，在必須間距操縱時，按住啟動按鍵，使電磁線圈插電。
2.低壓斷路器動作原理
1）低壓斷路器熱脫扣器動作原理：當熱脫扣器被保護電路出現過載現象的時候，會造成線路中的電流逐漸增強增大，促使雙金屬片形成彎曲狀態，利用斷路器傳動機構推動自由脫扣器釋放主觸頭，同理在分閘彈簧的動作下使其分開，實現切斷電路起到過載保護作用。
2）隨后隔離開關欠壓脫扣設備姿勢基本原理是：在欠工作電壓脫扣設備串聯到隔離開關的開關電源側邊時，如果開關電源產生側停電了或是是工作電壓過低情況那?銜鐵會實行釋放出來姿勢，一樣根據了傳動系統組織促進隨意脫扣組織促使隔離開關掉閘，具有欠工作電壓及零壓維護作用。
3）最后是斷路器的跳閘動作原理:跳閘裝置在低壓斷路器的作用下能夠通過遠程操作進行跳閘控制的同時，該電磁線圈并聯連接在斷路器的電源側面，在需要跳閘操作時，通過按常開鍵SB，跳閘的電磁裝置被銜鐵.
3.低壓斷路器結構

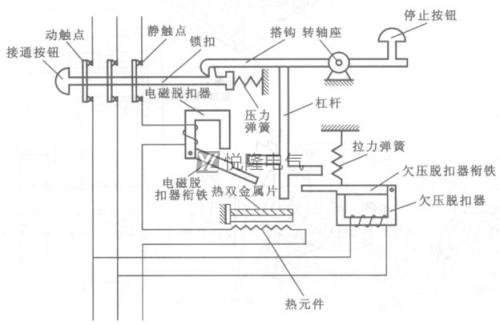

低壓斷路器的結構也像上圖所表示的一樣，由主觸點、脫口裝置、軸、杠桿、彈簧機構、銜鐵、欠電壓脫扣器、熱脫扣裝置、雙金屬片、過電流脫扣器、分勵脫口機構組成。低壓斷路器也因此有著動作值可調、分?jǐn)嗄芰Ω?、操作方便、使用安全的特點，應用也相對更加廣泛。
相信大家通過這篇文章也可以更加詳細的了解到關于低壓斷路器的一些知識，如有疑問也可以聯系我們的在線客服。
