交流接觸器本身是用作于交流線路當中的一種
接觸器，在電力的配電以及用電場合中，交流接觸器是非常有用的一種電氣元件，它可以快速的切斷交流線路也可以頻繁的接通和大電流控制電路的裝置，而且
接觸器不但可以接通和切斷電路，而且還有著低電壓釋放保護的作用，而且交流接觸器相較于其他的一些電氣元件，它得快控制容量更大，在自動控制系統中可以算是必不可少的一種電氣元件。但是很多人往往會使用交流接觸器但是卻不知道交流接觸器的接線方法，幾天我們就來帶大家了解一下交流接觸器的接線方法。

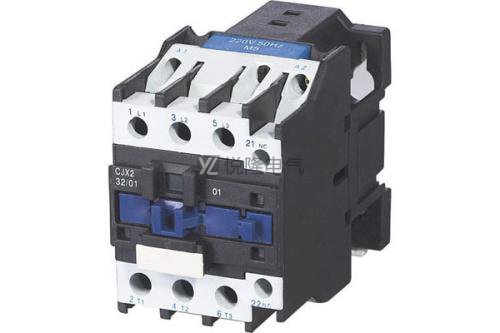

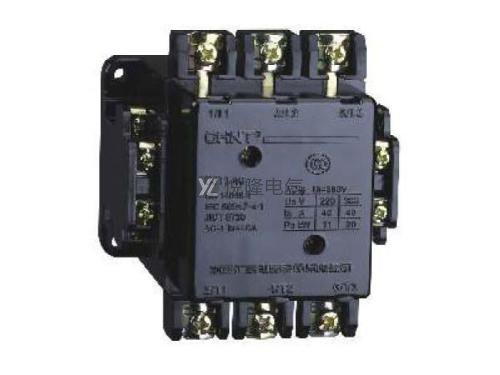

1.交流接觸器結構
我們?nèi)绻胍私饨涣鹘佑|器的結構：
交流接觸器利用主接點來控制電路，用輔助接點來導通控制回路。交流接觸器還有反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構、底座及接線柱等輔助部件。
主觸點是常開觸點，而輔助觸點通常有兩對常開觸點和常閉觸點。小接觸器通常被用作與主電路合作的中間繼電器。交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。交流接觸器動作的動力來自交流通過鐵芯線圈產生的磁場。電磁鐵芯由兩塊“山”形年輕硅鋼片組成。其中一個固定鐵芯上覆蓋有線圈，工作電壓可以多種方式選擇。以便使磁力平穩，變壓器鐵芯的吸合面再加短路故障環。
2.交流接觸器接線方法
交流接觸器接線主要以主觸頭和輔助觸頭為主,主觸頭故名思議就是用來和用電器接觸的或者接在主回路上,輔助觸頭就是接在控制回路上,用來控制主回路的.主觸頭一般接到主回路上,至于先后順序到時沒有特別要求,輔助觸頭接到控制回路上,一般要選擇是常開觸點還是常閉觸點.這個選擇是根據控制回路的要求而定,一般一個交流接觸器如果常開常閉觸點不夠用,以普通的交流接觸器為例,可以在最上方加上一個機構.類似于常開常閉觸點可供使用。

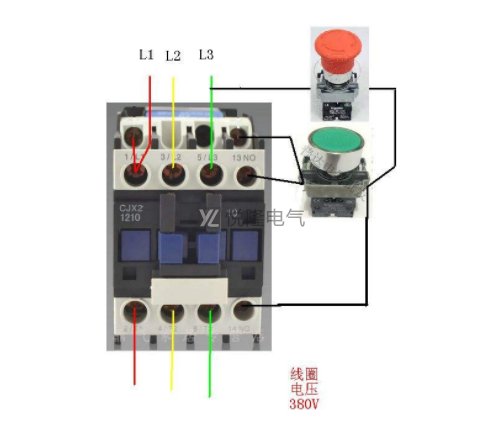

1）首先電源三相分別接接觸器的主觸點L1,L2,L3，再從接觸器的T1,T2,T3接出三根線接電機的三個接線柱，以上是主電路。
2）控制電路：從L1引出一根線接停止按鈕（從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點的一端。
3）然后從啟動按鈕的另一端接輔助觸點的另一端（這部分也就是自鎖），從這一端出來的線接線圈A1，線圈A2出線接L2或L3。
3.如何判斷常開常閉
我們?nèi)绻胍袛嘟涣鹘佑|器的常開常閉我就需要使用萬能表去進行測量，如果萬能表響則證明是常閉觸點，不響的話就屬于常開觸點。
