接觸器型號和結構構成
發布時間：2019-07-16 15:13瀏覽次數：

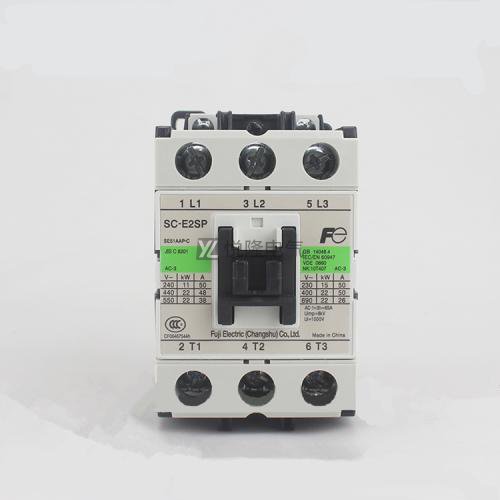

接觸器是我們電工學設備中非常常見的一種裝置，因為其可以快速的切斷交流和直流主回路而且可以頻繁的接通大電流的電路，所以通常這類裝置，所以通常都會用電動機作為控制對象，也可以以用作控制工廠設備、電熱器等電力負載。接觸器本身除了具有接通以及切斷電路的作用，而且還具有低電壓釋放保護的功能。是自動控制系統中非常重要的元件。接觸器本身按照電路類型也會分為直流接觸器和交流接觸器，除此之外，接觸器本身的信號也是非常多的，不同型號的接觸器所涉及到的設備參數也會不同，為此我們今天也是帶來了一些關于接觸器的一些說明，來幫助大家可以更好的找到適合的接觸器。
一.接觸器型號
不同品牌的接觸器所表達的方式也不同，具體型號表達如下：
1）第一位名稱：用字母來進行表示例如“C”標識，代表了接觸器的意思；
2）第二位類型：同樣是用字母來進行表示，其中分別都有“J”交流、“JX”小容量交流、“Z”直流接觸器、“KJ”真空接觸器、“P”中頻接觸器；
3）第三位設計序號：通常都是采用了數字表示；
4）第四位派生代號或者說是接觸器的功能類型：其中包含（T改進型、J節電型、Z重任務型、W增容型、S電磁鎖扣型、F縱縫滅弧型）；
5）最后兩位數字代表了額定電流與觸點點數。
二.接觸器工作原理
當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁引力消失，電樞在釋放彈簧的作用下釋放，從而觸點恢復，常開觸點斷開，常閉觸點閉合。DC接觸器的工作原理有點類似于溫度開關。

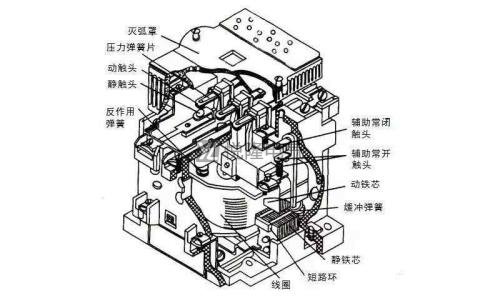

三.接觸器結構組成
接觸器結構本身按照類型不同所以結構也有所不同以交流接觸器舉例，它通常由電磁機構、滅弧裝置、觸點機構、反力裝置、支架以及底座等零部件組裝而成。
接觸器電磁機構的結構分別是電磁線圈、鐵芯與銜鐵組成，主要作用就是控制觸點的開閉與斷開動作；
觸點機構：觸點是在接觸器中作為執行元件，它可以有效的用來接通或者是斷開被控制的電路，同時觸點又被劃分為主觸點和輔助觸點。其中主觸點的功能就是在電流相對比較大的主電路之中來執行通斷動作，相反輔助觸點就是在電流較小的電路中執行接通或是斷開動作，如果按照接觸器最初的狀態又能分為常開觸點與常閉觸點；
滅弧裝置：一般情況下都是安裝在容量為10安以上的接觸器當中，通常是采用了縱縫滅弧罩與棚片滅弧裝置；
反力裝置：其結構包含了彈簧、傳動、接線柱以及外殼等部件；
接觸器支架與底座主要是在安裝的時候用來固定。
以上是接觸器的一些相關知識，關注悅隆電氣，了解更多。
