歐姆龍中間繼電器工作原理
發布時間：2019-07-16 12:56瀏覽次數：
繼電器屬于電控制器件的一種，主要的功能就是在輸入量的變化達到了規定要求的時候，在電氣輸出電路中使得被控量可以發生預定的階躍變化的一種電器。繼電器在電控制系統和被控制系統中都有著相互互動的關系。而
中間繼電器屬于繼電器當中的一種，通常適用于繼電保護和自動控制系統當中，用來增加觸電的數量以及容量，中間繼電器的結構由于觸頭只能通過小電流，所以中間繼電器也只能用于控制電路當中，而歐姆龍也是電器品牌中非常知名的品牌，今天我們就來介紹一下關于歐姆龍中間繼電器的工作原理以及相關知識。
一.中間繼電器作用
通常在工業控制電路和家用電路當中都會有中間繼電器的使用，不同的電路使用中間繼電器有不同的作用，主要有以下幾種。
1.代替小型接觸器
中間繼電器的觸點具有一定的負載能力，當負載能力相對較小時，可以用來代替小型接觸器，如控制電動卷閘門和一些小型家用電器。這樣不僅達到了控制的目的，而且節省了空間，使電器的控制部分更加精致。
2.增加接點容量
中間繼電器的觸點容量雖然不太大，但在具有一定的負載能力的同時，由于其驅動所需的電流也很小，所以可以通過中間繼電器擴大觸點容量。而在控制線路中使用中間繼電器，通過中間繼電器來控制其他負荷，達到擴張控制容積的目的。
3.增加接點數量
這是中間繼電器最常見的使用方法，我們在電源電路自動控制系統中，線路中增加一個中間繼電器，不僅始終不變控制形式、增加觸點數量，而且有利于檢修。
4．轉換接點類型
在工業控制線路中，經常會出現這樣的情況，控制要求需要使用交流接觸器的常閉觸點才能達到控制目的，但是交流接觸器本身所需的常閉觸點已經用完，無法完成控制任務。在這種情況下，將一個中間繼電器與原來的接觸器線圈并聯連接，通過中間繼電器的常閉觸點控制相應的元件，切換觸點類型，可以達到必要的控制目的。
5．用作開關
在一些控制電路中，中間繼電器通常用于接通和斷開一些電氣元件，并且它們的觸點用于控制例如通常用于彩色電視機或顯示器中的自動消磁電路，三極管控制中間繼電器的接通和斷開，以控制消磁線圈的接通和斷開。
6．轉換電壓
在工業控制線路控制線路中電壓是DC24V，而電磁閥的線圈電壓是AC220V，安裝一個中間繼電器，可以將直流與交流、高壓與低壓分開，便于以后的維修并有利于安全使用。
7．消除電路中的干擾
在工業控制或計算機控制電路中，雖然有各種干擾抑制措施，但干擾現象或多或少仍然存在。消除干擾的目的可以通過在內部增加一個中間繼電器來實現。
二.中間繼電器工作原理

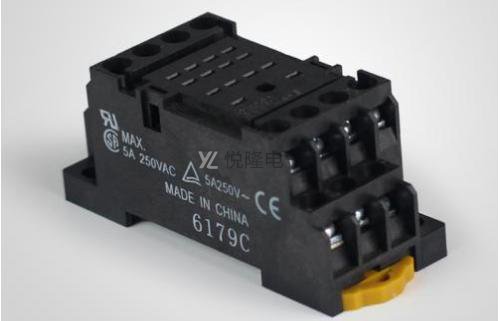

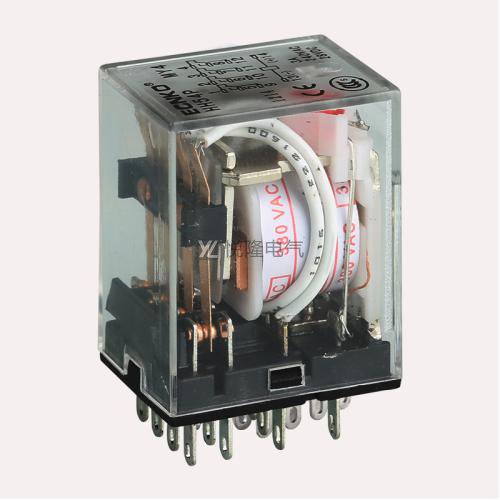

線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下，接觸彈簧片向上抬起銜鐵，以在銜鐵和磁化器之間保持一定的間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁轉矩減小到一定值時，由于接觸彈簧板的反作用轉矩，接觸件和電樞返回到它們的初始位置，為下一次操作做好準備。中間繼電器的原理與交流接觸器相同，交流接觸器由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
三.中間繼電器選購注意事項
1）地理位置
主要指的是海拔高度、環境溫度、濕度、和電磁干擾等要素，這些會影響控制系統的普遍適用性，而且在使用中間繼電器時，我們裝置的關鍵部位必須要選用具有高絕緣、強抗電性能的產品才能有良好的點接觸穩定、可靠性。
2）械作用要素
主要指震動、沖擊性、撞擊等地應力作用因素。對自動控制系統主要充分考慮抗地震災害地應力作用、抗機械設備地應力作用能力，宜采用采用平衡銜鐵機構的小型中間繼電器。
3）激勵線圈輸入?yún)⒘恳?/div>
主要就是指過鼓勵、欠鼓勵、底壓鼓勵與篼壓（220 V）?出防護、溫度變化影響、長距離有線電視鼓勵、干擾信號鼓勵等參量因素，這些都是保證供電系統自動化技術設備可靠運作必須用心考慮的因素。按小型中間繼電器所規定的鼓勵量鼓勵是保證它可靠、穩定工作的先決條件。
以上就是關于歐姆龍中間繼電器的一些基礎知識，購買歐姆龍電氣設備，也可以上悅隆電氣。
