斷路器脫扣器有哪幾種？有什么作用？
發布時間：2019-07-15 16:44瀏覽次數：

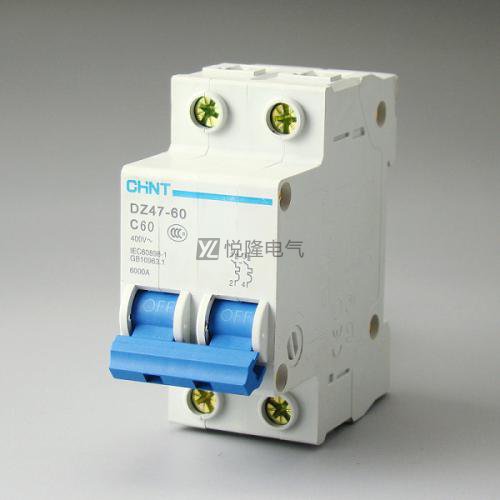

斷路器是我們電氣設備大家族中的一份子，
斷路器主要指的就是哪些可以在規定的時間內關合、承載和開斷異常回路條件下電流的開關裝置，而在斷路器當中，脫扣器也是非常重要的一部分，脫扣器是和斷路器的機械上相互連通的，用來釋放保持機構，并且讓斷路器自動斷開的一種裝置，主要的作用就是讓斷路器在出現漏電或者是人身觸電情況時，讓它們的電源斷開，從而達到觸電以及漏電保護的作用。脫扣器本身也具有很多種，今天我們也來詳細介紹一下。
1.脫扣器功能
脫扣器主要具有以下功能：過載、短路、漏電、欠壓、過頻等保護功能；還有著負載監控、諧波測量、維護、測量表設置等功能。
2.脫扣器種類
熱脫扣器
熱磁脫扣器提供磁保護和熱保護，熱保護也就是過載保護。熱保護：電流量經過脫扣器時熱元器件發燙（直熱電流量直接過雙金屬片），雙金屬片遇熱形變，當形變至一定程度時，嚴厲打擊牽引帶桿進而推動機構動作斷開電源電路。 通常情況下，電源電路中都用熱磁脫扣器來提供短路故障和過壓保護，只有一些獨特場所用電磁感應脫扣器提供過流保護。

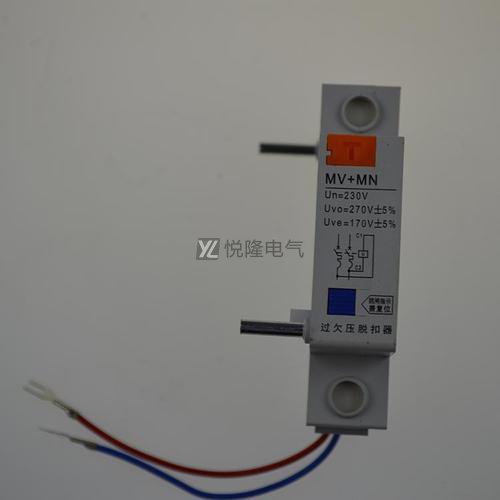

失壓脫扣器
失壓脫扣器并聯在斷路器的電源側，可起到欠壓及零壓保護的作用。電源電壓正常時扳動操作手柄，斷路器的常開輔助觸頭閉合，電磁鐵得電，銜鐵被電磁鐵吸住，自由脫扣機構才能將主觸頭鎖定在合閘位置，斷路器投入運行。當開關電源側停電了或開關電源工作電壓過低時，電磁線圈所產生的磁場力不能擺脫反沖力彈黃的抗拉力，銜鐵被往上拉，通過傳動系統機構促進自由脫扣機構使隔離開關掉閘，起到欠壓及零壓保護作用。當電源電壓為額定電壓的75%～105%時，失壓脫扣器保證吸合，使斷路器順利合閘；當電源電壓低于額定電壓的40%時，失壓脫扣器保證脫開使斷路器閘分?jǐn)?。一般還能用串連在失壓脫扣器磁鐵線圈控制回路中的常閉按鍵做分閘操作。
分勵脫扣器
分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈并聯在低壓斷路器的電源側。需要進行分閘操作時，按壓常開按鍵使分勵脫扣器的電磁線圈得電吸動銜鐵，通過傳動系統機構促進自由脫扣機構，使低壓斷路器掉閘。
電磁脫扣器
電磁脫扣器與被保護電路串聯。線路中通過正常電流時，電磁鐵產生的電磁力小于反作用力彈簧的拉力，銜鐵不能被電磁鐵吸動，斷路器正常運行。當線路中出現短路故障時，電流超過正常電流的若干倍，電磁鐵產生的電磁力大于反作用力彈簧的作用力，銜鐵被電磁鐵吸動通過傳動機構推動自由脫扣機構釋放主觸頭。主觸頭在分閘彈簧的作用下分開切斷電路起到短路保護作用。
以上就是關于脫扣器的一些知識，關注悅隆電氣，了解更多。
