熱過載繼電器接線圖和復位調節
發布時間：2019-07-15 14:58瀏覽次數：
熱過載繼電器是繼電器眾多種類中的一種，
熱過載繼電器主要是應用電流熱效應的原理，加上電工熱敏雙金屬片作為敏感元件從而制成的過載繼電器，所以通常大家也會稱它為熱繼電器。 受熱時，雙金屬片會由高膨脹層向低膨脹層彎曲。當電流過大時，也會讓元件因?yàn)闊岫M(jìn)行動作，從而切斷所控電路以及被保護的電源。而我們除了需要知道熱繼電器的本身基礎以外，我們也要了解一下熱繼電器的接線圖以及復位調節原理。
1.熱過載繼電器接線方式
首先，我們必須了解設備的功能，其中空氣開關被認為是每個人都非常清楚的。打開家用配電箱可以看到我們生活中常見的電器。如果這三種設備配置以自上而下的方式接線，它們是空氣開關、接觸器和熱過載繼電器。
首先，接觸器有三對主觸點和一個線圈(由于線圈的電壓規格相對較大，連接時需要看清楚，通常使用AC380V、220V或DC24)。我相信這里不需要詳細說明。接觸器也有一對常開觸點和一對常閉觸點，這取決于型號，但也有一些接觸器被設計為常開和常閉等。
其次，我們將討論熱過載繼電器，它通常有一對常開點和一對常閉點。從功能上看，它主要可以對電路進行熱保護。熱過載繼電器的常閉點通常與線路串聯。一旦過載的常閉點斷開，線路將被切斷。這里應該注意的是，最好根據負載的大小調整熱過載繼電器的動作電流。如果調整太大，它將不會起到保護作用，如果調整太小，它將無法正常工作。這需要好好處理。
2.熱過載繼電器復位調節

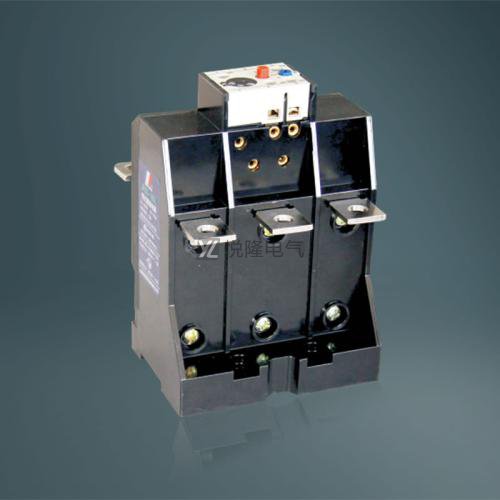

熱過載繼電器的復位調節，相較于普通的接觸器要更容易了解，通常在熱繼電器的設備殼體上紅色通常都是停止按鈕，而藍色則是復位按鍵，熱繼電器主要的復位調節方式有兩種，手動復位，自動復位。
繼電器的手動復位和調整:當設備執行過載保護時，繼電器的常閉觸點必須通過手動按復位按鈕恢復到閉合狀態。采用手動復位時，應在2至3分鐘后進行。
繼電器自動復位調節:機器執行過載保護動作后，常閉觸點可以自動復位到關閉狀態，但該自動復位的時間不超過5分鐘。
熱繼電器的電流大小也是我們可以調節的，我們可以根據電機的實際額定電流，來對設備殼體正面中的電流大小調節按鈕來對電流大小進行調節。
關注悅隆電氣，了解更多相關知識。
