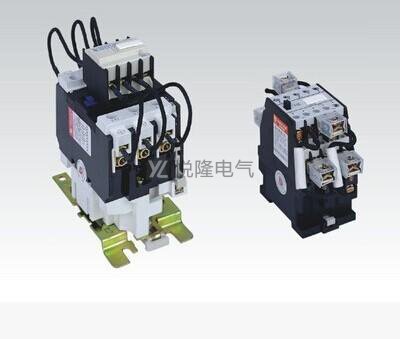

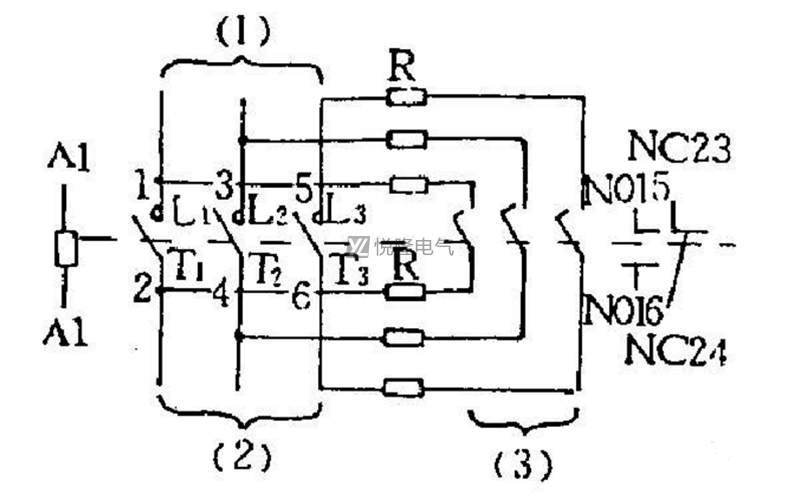

充電式的抑制浪涌設備是通過電池充電主輔斷路器、限流電阻拼裝而成，其中主輔斷路器支撐架是采用了永久磁鐵聯接吸合方式，有的時候是吸合的或者有點兒的時候是分離的。輔助斷路器也是與交流接觸器支撐架互相聯接，換句話說它們二者的實行動作會是一致的但是輔助觸點在這里是有倆對。電容器交流接觸器限流電阻的結構是選擇使用了6根合金電阻線構成，該設備的主要特性在于就是絕緣層、耐溫性比較高，整體總體設計是抑制浪涌設備的主斷路器開距低于交流接觸器的主斷路器開距。接線如下圖：

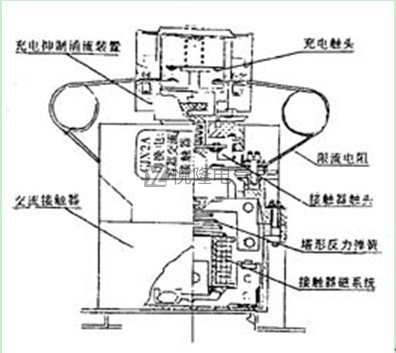

2.電容式接觸器工作原理
串接電阻的提前接通觸頭為電阻切合電路，當接觸器的電磁線圈通電時，電阻切合電路提前接通， 電流經過電阻向電容器充電，電阻抑制了電容器合閘涌流，隨后主觸頭閉合承載了電容電流。電阻電路在完成抑制電容器合閘涌流后即與主電路脫開自動復位，可減少電容器切斷時燒壞電阻的機會。電容接觸器在線圈實現了通電之后，就可以使得磁系統進行動作，同時抑制浪涌裝置的主觸點讓其在永久磁鐵的吸合作用下，形成一個向下拉動的現象，從而使充電住觸頭得到通電。從而在這瞬間實現主觸點的通電或者閉合，同時使得抑制涌浪裝置的輔助觸頭被帶到制定的位置上，從而在完成任務之后，回到初始狀態。

以上就是電容式接觸器的相關知識，關注悅隆電氣了解更多。
