電容接觸器作用和接線方式
發布時間：2019-07-10 15:16瀏覽次數：

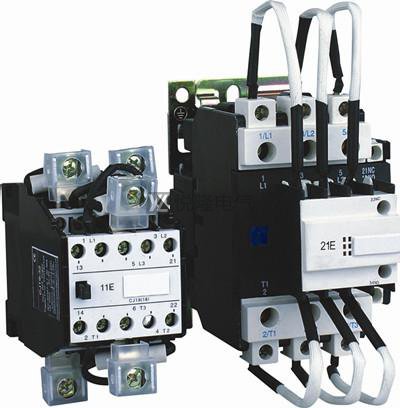

電容接觸器是接觸器當中的一種，跟普通
接觸器一樣都是用于通斷低壓并聯電容器的專用接觸器，廣泛用于自動補償?shù)臒o功功率補償設備中，適用于交流頻率50hz、額定工作電壓至380v的電力系統中通斷電容器至90kvar以改善功率因數。 接觸器為積木式的，電阻電路部分在主電路部分的上方，電阻電路為三路。主觸頭設計合理，單獨負荷，工作可靠。電容接觸器在工作時，溫度最高為40°，最低為-5°。
1.電容接觸器作用：
通常設備是被應用在交流為50HZ或者是60HZ且額定工作電壓至400V，在AC-6b使用類別下可控制電容器電容量到45kvar的電力系統當中。電容接觸器能夠做到切換三相單極或是多極電容器組，同時起到改善功率因數的作用。而且它附加了抑制浪涌裝置，可提供有效的降低在合閘時所產生的電流對電容器組的沖擊。
太松這般電容器交流接觸器在實行吸合的那時候，它上斷路器會提早進到到接入狀態，并且電流量歷經限流電阻朝著電容執行電池充電，從而限定電阻器可以抑止住電容重合閘那時候的浪涌問題，緊接著交流接觸器中的下斷路器實行合閉承擔了電容的電流量。上觸點在成功完成抑制電容器閉合電流的動作后，可以與電容器接觸器的主電路分離，同時可以自動復位到斷開位置。當器件釋放時，下觸點斷開電容器負載，這是電容器接觸器在實際應用中的功能。
這一那時候有至少人要明確提出一個難題，如果說電容器交流接觸器和一般交流接觸器的差別在哪兒？實際上，區別主要在于前者的輔助觸點在一定電阻串聯后可以與主觸點形成并聯電路，輔助觸點可以在主觸點閉合之前閉合，同時在電容性接觸器的主觸點閉合到一定程度后可以實現斷開動作。說小白點就是說比一般交流接觸器多了兩組蒿助斷路器并且，還具有了減少浪涌沖擊性對電容器的危害和增加電容使用期的功效。
當接觸器線圈通電(產品開始投入)，磁系統動作，抑制涌流裝置的主觸點支架和輔助觸點支架在永久磁鐵的吸合下一塊向下拉動，首先充電主觸點接通(，此時限流電阻開始起限流作用。僅僅一瞬間，磁系統軟件吸合，交流接觸器主接點接入(合閉)抑止涌流設備輔助觸點也被帶動及時。此時，充電主觸頭支架在反作用彈簧和機械約束的作用下與輔助觸頭支架分離，兩者明顯分離。抑止涌設備的電池充電主斷路器進行了多次它的限流每日任務，返回它剛開始的部位，等待下一個任務。
