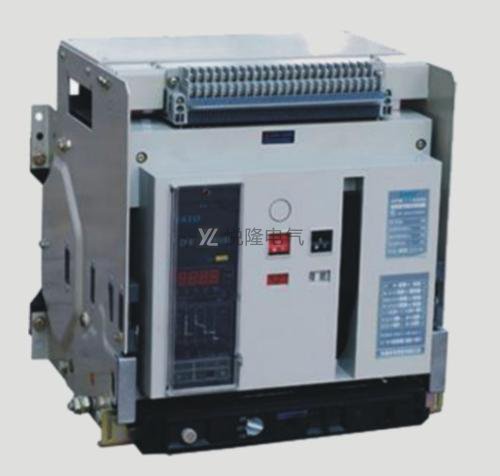

斷路器是什么？斷路器分配電能，不頻繁地啟動異步電動機，保護電源線和電動機等，在發生重大過載、短路和欠電壓等故障時，可以自動切斷電路，其功能是保險絲式開關和過熱繼電器等的組合并且在分?jǐn)喑Ｒ?jiàn)故障電流量后通常不用變動零配件。萬能式斷路器是斷路器的一種，也被稱之為框架式斷路器，是一種可以接通或者承載和分?jǐn)嗾ｋ娐窏l件下電流，也可以在規定的非常規電路條件下接通承接一定時間的分?jǐn)嚯娏鞯臋C(jī)械開關電器設備。萬能式斷路器的作用以及工作原理都和斷路器差不多，都用來分配電能和保護線路以及電源設備的過載、欠電壓和短路等等。

1.萬能式斷路器的工作原理

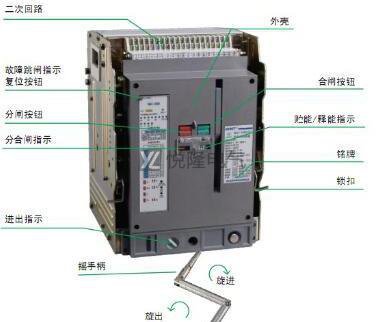

2.萬能式斷路器結構

萬能式斷路器主要由自由脫扣機構、觸頭系統、過電流脫扣器、滅弧系統等組成，觸頭系統、過電流脫扣器均裝在斷路器的底板上，觸頭系統的上面裝滅弧系統，右側裝有自由脫扣機構通過主軸與觸頭系統相連，左側裝輔助開關。觸頭材料采用特種合金，有良好的抗熔焊性和低接觸電阻。滅弧室柵片為平行布置，滅弧壁采用耐弧塑料制成，并配置隔弧板從而提高了斷路器短路分?jǐn)嗄芰Α?br />
3.萬能式斷路器特點
萬能式斷路器適用交流50Hz，額定電壓380V、660V，額定電流為200A-6300A的配電網絡中，主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路，單相接地等故障的危害，該斷路器具有多種智能保護功能，可做到選擇性保護，具動作精確，避免不必要的停電，提高供電可靠性。在正常的條件下，可作為線路的不頻繁轉換之用。1250A以下的斷路器在交流50Hz電壓380V 的網絡中可用作保護電動機的過載和短路。在正常條件下還可作為電動機的不頻繁起動之用。

關注悅隆電氣，了解更多萬能式斷路器相關知識。
