什么是隔離開關？隔離開關有什么作用
發布時間：2019-07-09 14:09瀏覽次數：
什么是
隔離開關？

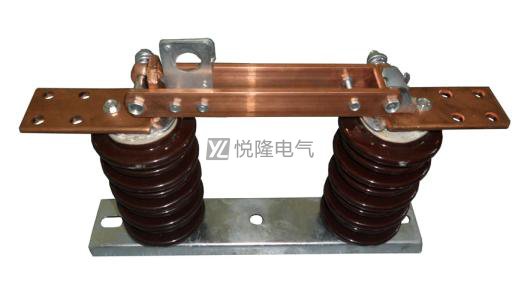

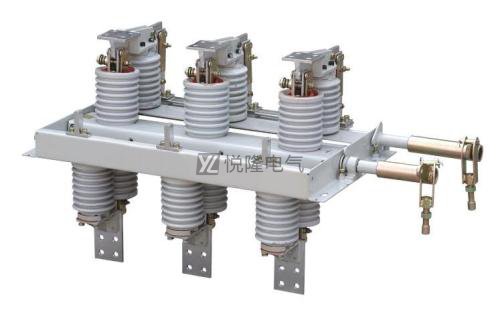

隔離開關是我們生活中非常常見的一種電氣設備，通常我們也會將隔離開關稱之為刀閘，電閘。隔離開關的主要作用就是用于隔離電源、倒閘操作、用以連通以及切斷小電流電路以及沒有滅弧功能的開關器件，隔離開關在進行分離位置時，觸頭中間有著符合規定要求的絕緣距離以及明顯的斷開標志。而在合位置時，能夠承載正?；芈窏l件下的電流以及在規定時間內出現問題的電流的開關設備。一般隔離開關都是會使用高壓隔離開關。因?yàn)槠浔旧砉ぷ髟砀雍?jiǎn)單。
一.隔離開關作用
1、隔離電源
在電器設備停電了維修時，用隔離開關將需停電了維修的機器設備與開關電源防護，產生顯著看得見的斷掉點，以確保工作員和機器設備安全性。
2、倒閘操作
電氣設備的運行狀態可分為三種工作狀態:運行、備用和檢修。將電氣設備由一種工作狀態改變?yōu)榱硪环N工作狀態的操作稱為倒閘操作。例如在雙母線接線的電路中，利用與母線連接的隔離開關（稱母線隔離開關），在不中斷用戶供電條件下可將供電線路從一組母線供電切換到另一組母線上供電。
3、拉、合無電流或小電流電路
雖然高壓隔離開關沒有專門的滅弧設備，但它可以在打開開關的過程中切斷小電流。當動觸頭和靜觸頭快速斷開時，觸頭之間的電弧可以根據電弧快速變長的滅弧原理而熄滅。因此，高壓隔離開關允許拉動和閉合以下電路:
1）拉、合電壓互感器與避雷器回路；
2）拉、合母線和直接與母線相連設備的電容電流；
3）拉、合勵磁電流低于2A的滿載變電器：通常工作電壓為45千伏，容積為1500kVA及下列變電器；工作電壓為120千伏容積為3600kVA及下列變電器。
4)拉、合電容器電流量不超出5A的滿載路線：通常工作電壓為12千伏，長短為5公里及下列的輸電線路；工作電壓為45千伏、長短為12公里及下列的輸電線路。
二.隔離開關工作原理
一般情況下，斷路器的前側和后側分別安裝一組隔離開關，使斷路器與電源隔離，形成明顯的斷點。由于原斷路器采用油斷路器，油斷路器需要定期維護，所以?xún)蓚?cè)應有明顯的斷開點便于維護；正常情況下，出線柜通過開關柜從上部母線向下供電。斷路器前面需要一組隔離開關來與電源隔離。然而，有時斷路器后面可能會有來電，例如通過其他回路反向傳輸以及電容器和其他設備反向傳輸。因此，斷路器背面也需要一組隔離開關。
隔離開關關鍵用于將篼壓配電裝置中必須停電了的一部分與感應起電一部分靠譜地防護，以確保維修工作中的安全性。隔離開關的所有觸點都暴露在空氣中，并有明顯的斷開點。隔離開關沒有滅弧裝置，因此不能用于切斷負載電流或短路電流。否則，在高壓作用下，斷點會產生很強的電弧，很難自行熄滅。它甚至可能導致電弧相對或相間短路，燒毀設備并危及人身安全。這是一個被稱為“帶負荷拉隔離開關”的嚴重事故。隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。
三.隔離開關特點
1.在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全 [3] 。
2 .隔離開關帶負荷時無法操作。 帶額定負荷和大負荷的話不能操作。 負載電流和短路電流不能分開，但有滅弧室的可以用小負載和無負載線路進行操作。
3.一般送電操作時：先合隔離開關，后合斷路器或負荷類開關；斷電操作時：先斷開斷路器或負荷類開關，后斷開隔離開關。
4.選擇與其他電氣設備相同。其額定電壓、額定電流、動態穩定電流、熱穩定電流等。必須滿足應用場合的需要。
隔離開關的功能是在沒有負載電流的情況下斷開電路。待維修設備和電源有明顯的斷點，以保證維修人員的安全。如果沒有特殊的滅弧裝置，隔離開關不能切斷負載電流和短路電流。因此，隔離開關只能在斷路器斷開電路時操作。
