熱過載繼電器主要通過流過熱元件的電流發熱，促進具有不同膨脹系數的雙金屬發生的形狀變化。當變形超過了必須的間距以后，就會促進曲軸實行姿勢，將控制回路斷掉那樣就能夠讓交流接觸器喪失開關電源，而且把主電源電路斷掉最后熱過載繼電器具有了電機的過壓保護的功效。

在一切正常的狀況下能夠保證接入或是是斷掉篼壓電源電路中的滿載及其是負載電流量，在系統軟件產生了常見故障時熱過載繼電器就能和維護、保護裝置互相配合，能夠馬上的斷開常見故障電流量，合理的阻攔安全事故范疇擴張保證系統軟件能夠再次的安全性運作。說的在簡單一點就是繼電器能用作于保護電機過載，缺相不被燒毀，當電流出現大于整定選擇電流時就可以自動斷電。

2.熱過載繼電器工作原理

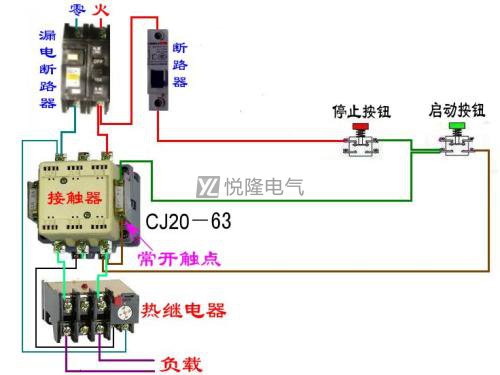

該設備就是利用了電流熱效應原理，在電動機出現不能夠承受的過載時，熱過載繼電器就會馬上切斷電動機電路，因此也就提供了過載保護功能。在電動機保護期間，熱元件和電動機的定子繞組串聯連接。同時，熱繼電器的常閉觸點與交流接觸器的電磁線圈控制電路串聯，調節外殼上的設定電流旋鈕，使人字桿與推桿之間產生一定的適當距離。

熱過載繼電器的工作原理是，在電機正常運行時，流經熱元件的電流是電機的額定電流，當金屬片受熱時，熱元件產生熱量并彎曲，從而驅動推桿和人字換擋桿到推桿和人字換擋桿剛剛接觸而不能同時推動的位置。熱過載繼電器的常閉觸頭在閉合狀態下時，交流接觸器會繼續保持著吸合，電動機是正常運行的。倘若電機產生了負載常見故障，則繞阻中的電流量也陸續提高，歷經熱繼電器元器件中的電流量擴大讓雙金屬?度慢慢升高到更高的水平，一起彎折的力度也增加從而促進圓弧形撥桿，并推動常閉斷路器使其斷掉接觸器電磁線圈電源電路，使它釋放出來、斷開電機開關電源建立泊車維護。
