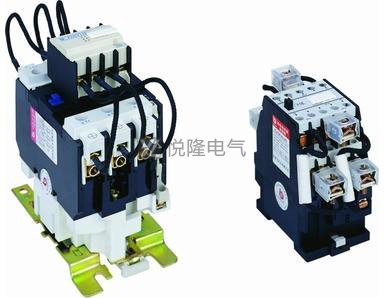

電容接觸器是什么？電容接觸器工作原理
發布時間：2019-07-05 15:49瀏覽次數：
接觸器有很多的種類，
電容接觸器屬于接觸器當中的一種，
電容接觸器和普通接觸器的原理是一樣的，電容接觸器通常都會用于自動補償?shù)臒o功率補償設備中，適用于交流頻率50Hz，額定工作電壓380V左右的電力系統中，電容接觸器的電阻電路都為三路，而且具有滅弧功能的超前觸電是電容接觸器所獨有的，這些超前的觸電都會在主觸點閉合之前閉合，如果主觸點在閉合進行到了一定的程度之后，這些超前觸電也會自動的斷開，而且相較于普通的接觸器，電容接觸器可以承受額定電流200倍的電流沖擊，這也是大多數接觸器所不能做到的。下面我們來講講電容接觸器的一些 知識。
1.電容接觸器的工作原理

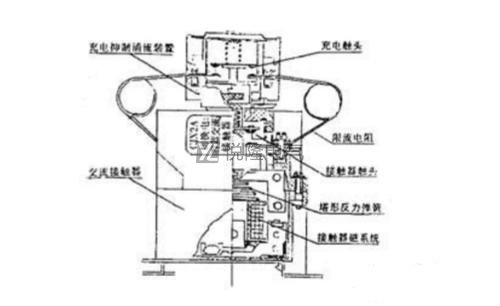

在電容接觸器投入到運行的時候，那么它的工作原理就是當線圈實現通電，并促使磁系統動作同時抑制浪涌裝置的主輔觸點支架會在永久磁鐵的吸合作用下，形成一起往下拉動的現象。最先電池充電主斷路器會獲得插電（看得見電路原理圖一給出如圖所示），此刻的路線電阻器就會具有限流的功效。

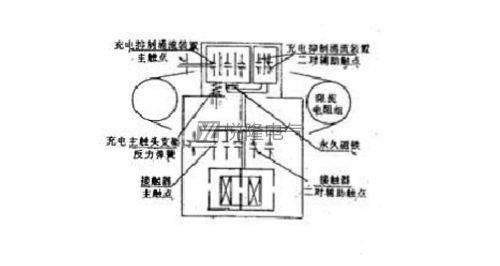

在一瞬間磁系統就會吸合這時電容接觸器的主觸點實現通電或者閉合（可見原理圖二如下所示），同時抑制浪涌裝置的輔助觸點也會因此被帶動到指定的位置上。此時，充電主觸頭支架將利用反作用彈簧的作用原理和機械限制，使支架和輔助觸頭的支架分離。可以清楚地看到，兩者將被分開，浪涌抑制裝置的充電主觸點將在成功完成限流任務后返回初始位置，并等待下一個任務。這時的電容接觸器也就開始了這個電路分支上的正常穩定工作，完成一次線路的投入使用。如果出?電源電路必須摘除的狀況那?電磁線圈則會斷開，進而促使主接點再度的開啟姿勢，一起蒿助斷路器和抑止浪涌設備的主斷路器被永久磁鐵將二者吸合到一塊兒，進行多次電容器交流接觸器所有的投切原理全過程
2.電容接觸器結構
電容接觸器包含了兩個主要元件分別是充電式的抑制浪涌裝置和交流AC接觸器。而電容接觸器的動作機構采用了直動方式，并且觸頭是利用了雙斷點特性。同時，磁性系統是一個E形鐵芯。有必要解釋為什么這里使用磁性系統。原因是它能更平穩地與塔簧的吸力反作用力配合，因此電容器接觸器的整體結構是受歡迎的。
充電式浪涌抑制裝置由充電主副觸點和限流電阻組裝而成，主副觸點支架由永磁體連接和吸引，有時在某些點被吸引或分離。輔助接觸件與接觸件支架連接在一起。 也就是說，兩者的執行動作是統一的，但是輔助接觸在這里有兩組。電容接觸器限流電阻的結構由6根合金電阻絲組成。該裝置的主要特點是高絕緣性和耐熱性?？傮w結構設計是為了防止浪涌裝置的主接觸距離小于接觸器的主接觸距離。
關注悅隆電氣,了解更多電氣相關知識。
