一般情況下控制繼電器的輸入量都包含了電流、電壓等參數，不過由于應用的環境和功能要求它還具備了溫度、濕度、壓力以及速度等非電流檢測、控制與保護。當觸點動作時，繼電器的輸出產生電信號或輸出電路參數的變化。控制繼電器的特點是當輸入變化到一定程度時，繼電器的輸出會產生周期性的跳變。繼電器工作時，電磁鐵通電，把銜鐵吸下來使D和E接觸，工作電路閉合。電磁鐵斷電時失去磁性，彈簧把銜鐵拉起來，切斷工作電路。因此，繼電器就是利用電磁鐵控制工作電路通斷的開關。用繼電器控制電路的好處：用低電壓控制高電壓;遠距離控制。
一.如果選擇時間延遲類的控制繼電器那么必須充分考慮很多方面的因素，最先就是要依據控制線路的構成方式和功能必須，來確認到底是選用通電延時還是斷電延時型繼電器。還有就是由于這種類型的電器在動作之后復位時間會比固有的動作長很多，不然的話則導致增大延時誤差更嚴重會無法產生延時。
二.在選用熱繼電器的時候必須充分考慮電動機的規格特性，通常該類控制繼電器的熱元件額定電流都是應該依據電動機額定電流開展選擇安裝使用，不過對于過載能力稍微比較差的設備，則熱元件的額定電流可以選用適度小一些的，范圍也就是大概在電動機額定電流的60%至80%左右。
3.控制繼電器分類
控制繼電器有廣泛的用途和類型，通常根據不同的輸入量分為以下幾類:
電壓繼電器這是依據電源電路工作電壓轉變而姿勢的汽車?yán)^電器,如用以電機失壓、欠壓保護的交直流電壓繼電器;用以繞線式電機制動系統和翻轉操縱的溝通交流電壓繼電器;用以直流電動機翻轉及反接制動系統的直流電電壓繼電器等。

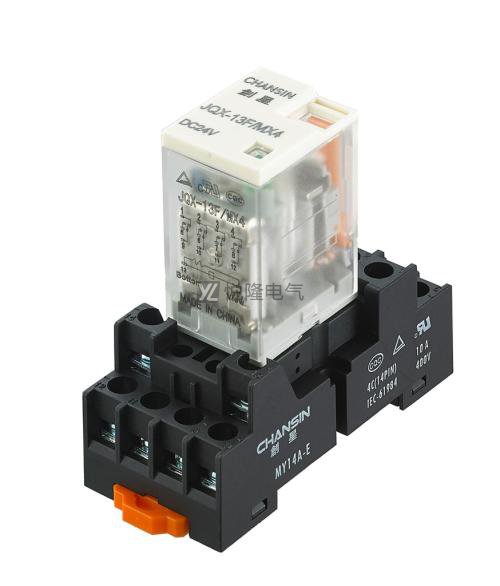

為了增加控制電路的觸點數和容量，中間繼電器實際上是電壓繼電器，只是不需要調整其動作值。
一.電流繼電器這是依據電源電路電流量轉變而姿勢的汽車?yán)^電器,被用以電機和別的負荷的負載及過流保護、及其直流電動機的電磁場操縱或失磁維護等。
二.時間繼電器(Time relay)這是從接收信號到執行元件動作之間有一定時間間隔的繼電器，例如用于延遲切換啟動電阻、電機能耗制動和啟動電機時生產過程的程序控制的繼電器。
三.熱繼電器供交流電動機過載及斷相保護用的繼電器。
四.溫度繼電器供各種設備作過熱保護或溫度控制用的繼電器
五.速度繼電器供電動機轉速和轉向變化監測的繼電器。
