高壓斷路器和低壓斷路器的動作原理
發布時間：2019-07-04 11:34瀏覽次數：
斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考Ｄ壳?，已獲得了廣泛的應用。
斷路器主要分為高壓斷路器和低壓斷路器兩種，今天我們就來講講這兩種斷路器的動作原理。
1.高壓斷路器動作原理：

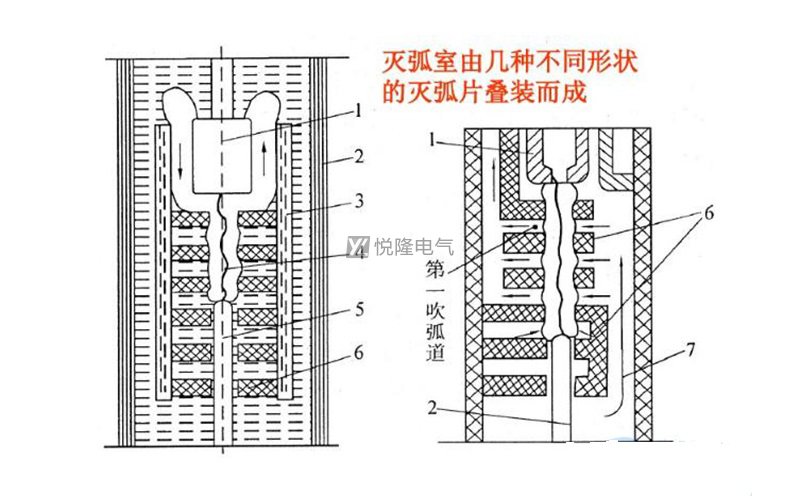

滅弧動作原理：是利用動靜兩個觸頭分開時所產生的電弧到第一吹弧通道打開，在這個階段電弧是處于靜止的氣泡當中，冷卻作用差電弧是很難就此熄滅的，所以動觸頭也會保持向下移動，當高壓斷路器第一、二、三吹弧通道連續的被打開后，滅弧室中的高壓氣體隨著吹弧通道相繼往外排出，并向電弧橫吹實現電弧強力冷卻和去游離。

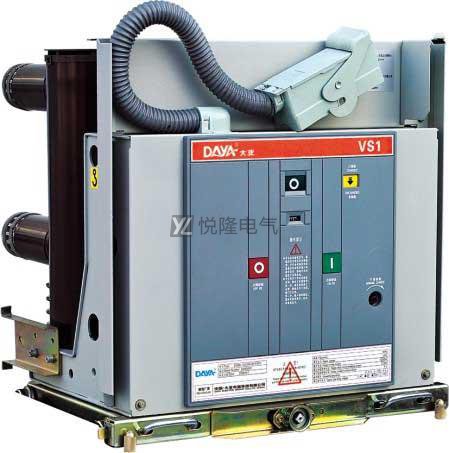

高壓斷路器的主要結構：
1、斷路器開斷元件結構包含：主滅弧室、輔助滅弧室、主觸頭系統、輔助觸頭系統、主導電回路、并聯電阻等，功能就是開斷及關合電力線路安全隔離電源；
2、支持絕緣件結構包含：瓷柱、瓷套管、絕緣管、拉緊絕緣子等，功能是保證開斷元件有可靠的對地絕緣，承受開斷元件的操作力以及各種外力；
3、高壓斷路器傳動裝置結構都有：齒輪、拐臂、液壓管道、各種連桿以及壓縮空氣管道等，功能就是將操作命令與操作功傳遞到開斷元件的觸頭和其它部件；
4、操作機構結構組成：彈簧、液壓、電磁、氣動與手動機構的本體及其配件，功能則是開斷元件分合閘操作提供能量，同時實現各種規定操作。
2.低壓斷路器的動作原理：
首先說說低壓斷路器（如小型斷路器、塑殼斷路器）過電流脫扣器動作原理：當脫扣裝置中的線圈和被它所保護的電路形成串聯時，同時電路是處于正常的工作狀態，那么銜鐵（圖中序號11）是不會被電磁裝置吸合的。要是被維護路線出?的短路故障若此隔離開關銜鐵被電磁感應設備吸合，一起運用傳動系統組織來對隨意脫扣設備開展促進進而釋放出來主斷路器，主斷路器會在分閘彈黃下實行分離姿勢，建立電源電路斷開具有過流保護功效。
其次闡述低壓斷路器的脫熱器的工作原理:脫熱器(圖中的編號9 )在保護回路中發生過負荷現象時，線路中的電流逐漸增大，使雙金屬片處于彎曲狀態，利用斷路器傳動機構，自由脫扣器釋放主觸頭，同樣地脫扣彈簧的動作
隨后隔離開關欠壓脫扣設備姿勢基本原理是：在欠工作電壓脫扣設備（圖中編號8）串聯到隔離開關的開關電源側邊時，如果開關電源產生側停電了或是是工作電壓過低情況那?銜鐵會實行釋放出來姿勢，一樣根據了傳動系統組織促進隨意脫扣組織促使隔離開關掉閘，具有欠工作電壓及零壓維護功效。
最終就是說隔離開關分勵脫扣姿勢基本原理：也就是說圖中的編號12分勵脫扣設備在底壓斷路器的作用就是說能夠根據長距離實際操作分閘操縱，一起它的磁鐵線圈是串聯到隔離開關的開關電源側邊，當必須開展分閘實際操作的那時候能夠按住常開鍵SB促使分勵脫扣的電磁感應設備得電吸合銜鐵，根據傳動系統讓隨意脫扣器促進隔離開關掉閘。
以上就是低壓斷路器的動作原理。
