直流接觸器原理和結構符號
發布時間：2019-07-04 10:11瀏覽次數：
在電氣工業中，接觸器是非常常見的一種電氣設備，通常接觸器都會應用于電力和配電以及用電場合，接觸器指的是在工業電使用中，利用線圈流過電流從而產生磁場，使觸頭閉合，從而達到控制負載的電器。通常接觸器會分為交流接觸器以及直流接觸器，今天我們要介紹的就是直流接觸器。
顧名思義直流接觸器之所以被稱之為直流接觸器就是特指運用在直流回路當中的接觸器，主要用來控制直流電路，相較于交流接觸器而言，直流接觸器的鐵芯是與交流接觸器的鐵芯不同的，它沒有渦流的存在，通常用工業鐵制作成圓形。由于直流接觸器的吸引線圈通以直流,所以沒有沖擊的啟動電流，也不會產生鐵芯猛烈撞擊現象,因而它的壽命長，適用于頻繁啟停的場合。
直流接觸器原理：
從動作原理和構造來考慮直流和交流兩種類型的接觸器，大致是由相同的觸點系統、消弧機構、電磁機構三個重要部分組合而成的。但是唯一的不同是直流接觸器的鐵芯選擇直流通電，不產生渦流和滯后損傷，不產生發熱。再有就是直流接觸器一般情況下是把線圈環繞制作成長又薄的圓筒形狀，這樣一來可以和鐵芯直接形成接觸狀態，同時還對溫度起到散熱功能。由于直流接觸器在滅弧性能相對比較低，所以通常會選擇利用滅弧能力較強的磁吹裝置來執行滅弧任務。當接觸器線圈通電后，線圈電流產生磁場，使靜鐵心產生電磁吸力吸引動鐵心，并帶動觸點動作：常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原：常開觸點斷開，常閉觸點閉合。

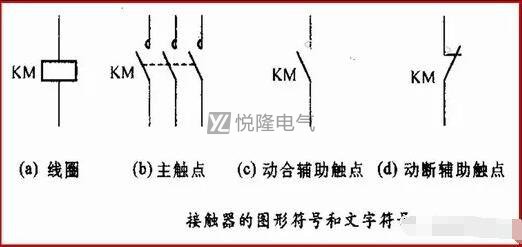

直流接觸器符號：
其中A表示輔助動斷觸點、B表示輔助動合觸點、C表示主觸點、D表示線圈
直流接觸器常常被應用到需要遠距離接通或者是分?jǐn)嘀绷麟娐樊?dāng)中，以及需要頻繁的啟動、停止、反轉和反接制動直流的電動機里進行安裝使用，主要起到的頻繁的接通與斷開起重電磁鐵、電磁閥、離合器的電磁線圈等作用。直流接觸器工作原理的電磁機構分別是采用鐵芯、線圈和銜鐵等零部件組裝而成，因?yàn)榫€圈里面是流通的直流電，所以在正常的工作狀態下鐵芯不會出現渦流現象，并且不會有發熱和鐵損壞情況發生。同時直流接觸器的鐵芯是保持了磁通恒定原理，那么它的極面上是不需要使用短路環的，但是為了能夠確保銜鐵可以穩定可靠的執行釋放動作，常常會在鐵芯與銜鐵之間增加一個非磁性的墊片，用于降低剩磁所產生的影響。在250A以上電流范圍的直流接觸器往往是都利用了串聯式雙繞組線圈。
以上就是我們直流接觸器的符號以及工作原理。關注悅隆電氣，了解更多相關電氣知識。
