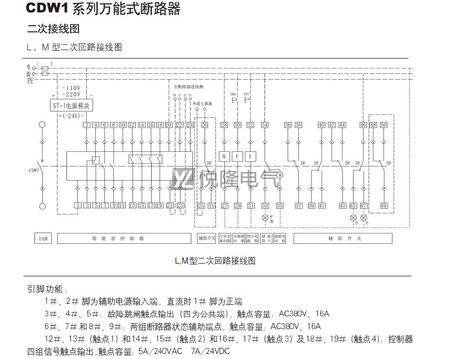

萬能式斷路器的結構特點和接線圖
發布時間：2019-07-03 10:45瀏覽次數：
斷路器的主要作用就是關合、承載和開斷正?；芈窏l件下的電流并且在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置，我們通常根據斷路器的使用范圍，將斷路器分為兩大類：高壓斷路器，低壓斷路器。萬能式斷路器屬于斷路器當中的一種，萬能式斷路器也被稱之為框架式斷路器，因?yàn)樵摂嗦菲魇鞘褂昧丝蚣苁缴婕安⑶乙钥諝庾鳛榻橘|(zhì)的斷路器。一般的萬能式斷路器是由在本體的兩側位置上安裝側板來組成，而抽屜式的萬能式斷路器則是安裝到專用的抽屜座上組成。
1.萬能式斷路器的結構組成和特點：
萬能式斷路器的結構特點：萬能式斷路器的出頭部分屬于都封閉到了一個絕緣狂體內，同時每相的觸頭也要利用絕緣板來將其隔離開，這樣可以保證安全，智能脫扣器、手動和電動操作機構一次的排在觸頭系統的前面，從而形成各自的空間模塊，有利于日常檢修在過程中會更方便。

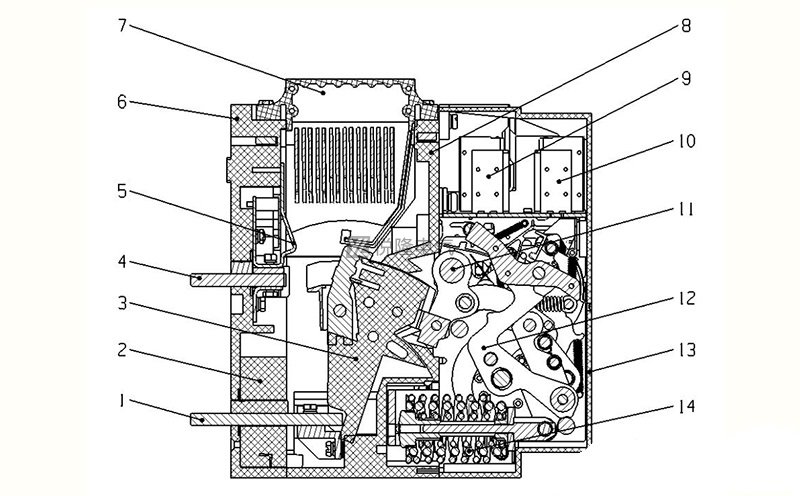

萬能式斷路器結構如圖：
1.下母線；2.互感器；3.動觸頭；4.上母線（靜觸頭）；5.靜觸頭引弧片；6.斷路器底板；7.滅弧罩；8.斷路器基座；
9.欠壓、分勵脫扣器；10.閉合脫扣器；11.主軸；12.操作機構；13.面罩；14.機構儲能彈簧。
2.智能脫扣器的執行部分都有聯鎖機構、復位機構、磁通轉換器和觸點組。外殼包含發行版的基本電路板。其主要功能是接收各種信號，判斷后根據預設的功能需求發出不同的指令，從而根據需求實現功能。
3.萬能式斷路器的觸頭結構
斷路器的每相觸頭系統基本上都是將其安裝到是采用絕緣體構成的小室當中，同時在它的上方位置有滅弧室。而斷路器則是運用曲軸和導體和絕緣體外的主軸軸承開展聯接，那樣就可以進行萬能式斷路器的合閉、斷掉的工作中。
為了能夠讓每相的觸頭系統可以有效的減少電動斥力，這里還采用了十檔、十四檔兩種觸頭并聯形式，將觸頭安裝到一個觸頭的支撐上。而且斷路器的一邊部位用軟聯接和銅排相連接，當萬能式斷路器在實行合閉姿勢的那時候，這時候主軸軸承會推動曲軸促使斷路器支撐點繞O點反方向轉動。在聲響2個接點進行觸碰姿勢后壓縮彈簧會造成充足的斷路器工作壓力，建立隔離開關可以靠譜的接入。
關注悅隆電氣,了解更多電氣知識。
