繼電器是一種電控制器件，當輸入量的變化達到了規定要求時，在電氣輸出電路中使得被控量發生預定的階躍變化的一種電器，它有著控制系統以及被控制系統之間的互動關系。繼電器通常會應用于自動化的控制電路當中。中間繼電器作為繼電器當中的一員，通常中間繼電器都會用于繼電保護以及自動控制系統中，用來增加觸電的數量以及容量。用來在控制電路中傳遞中間信號。中間繼電器的結構和原理和交流一接觸器大同小異，主要的區別就在于接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。而且它沒有主觸點，所用的都是輔助觸頭。
一. 中間繼電器可代替小型接觸器
中間繼電器的觸點具備一定的帶負荷能力可以在負載容量很小的時候，能夠用來代替小型接觸器進行使用。尤其對電動式的卷閘門與小電器的操縱，其特性取決于不僅是具有操縱功效還要安硯室內空間的節約上帶必須的優點，一起可以讓家用電器的操縱一部分做的相對性精美某些。
二.中間繼電器可以增加接點容量
應當理解，雖然中間繼電器的接觸容量一般不是特別大，但是它具有一定的承載能力，并且其驅動所需的電流非常小。例如，當感應開關或三極管的輸出不能直接用于控制相對較大的電氣元件時，我們可以使用中間繼電器作為媒介來擴大接觸容量。
三.中間繼電器可以轉換接點類型
在工業控制線路的時候往往會發生這些情況，控制的過程中需要采用接觸器的常閉觸點才可以實現控制目的，由于接觸器本身所配置的常閉觸點都已經使用完，從而導致無法完成控制工作。在這種情況下，能夠并列利用中間繼電器和以往的接觸器線圈的原理是使用中間繼電器的常閉觸點，將對應的部件控制為轉換觸點類型，因此控制作業的要求也能夠順利進行。
四.中間繼電器可以當作開關來使用
要知道在一部分的控制線路當中，電器元件的接通和斷開動作是需要通過中間繼電器來完成的，就是用它的接點開閉來實現控制。至少實例包含彩色電視機、顯示屏中常用的全自動去磁電源電路，里邊的三極管操縱中間繼電器的導通，一起來具有操縱去磁電磁線圈導通的功效。

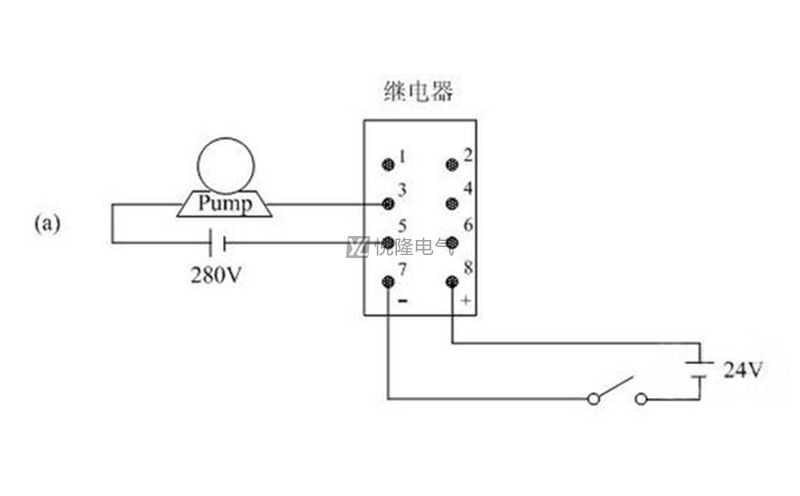

中間繼電器接線圖如上：
1、其中序號5和6代表了一對公共端子；
2、而1和2表示一對常閉接點；
3、同時3和4是一對常開接點；
4、在7和8不產生通電的狀態下，5、6與1、2實現接通，當通電狀態下會斷開1、2，但是這個時候的5、6是不會斷開的再與3、4進行接通。
中間繼電器的具體接線方式:通常采用雙極雙擲開關，其中序號7和8屬于端子連接內部的線圈。在安裝和使用過程中，續流二極管需要并聯連接，連接后的極性將與繼電器端子上標記的極性相反(即上圖中的8+位置與二極管的負極連接，而7-位置與二極管的正極連接)。當預設值滿足規定要求時，中間繼電器將驅動電路斷開。注意，由于當時的自感應電壓，會瞬間產生大電流，但電流會流過續流二極管，所以不用擔心會流入電路，從而實現保護電路元件的功能。
