繼電器的分類以及作用
發布時間：2019-07-02 11:12瀏覽次數：

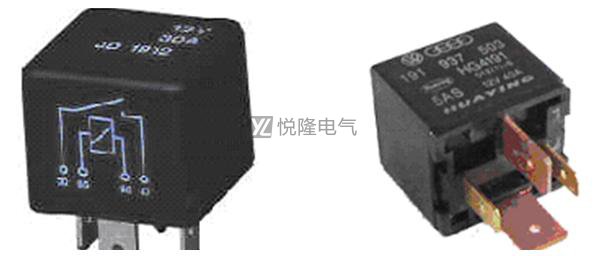

在電控制器件中，繼電器是非常常見的一種電器，因?yàn)槠渚哂休斎牖芈芬约拜敵龌芈穬烧咧g的互動關系，通常會應用于自動化的控制電路當中，所以往往也被人稱之為一種小電流控制大電流的自動開關，繼電器通常是由線圈以及觸電組兩部分所構成，所以通常繼電器在電路圖當中的圖形符號也包括了兩個部分，長方框通常表示線圈，觸電符號用來表示觸電組合。通常會在觸電不多的電路將其畫在一側，這樣更集中。而繼電器的類型通常也是按照工作原理以及結構特征去進行劃分的。
繼電器按照作用分為如下幾種：
1、電磁繼電器：主要功效是由控制電流經過線圈后產生的電磁吸力迫使磁路中的可移動部分逐步實現了觸點的開、閉或是是轉換功能的繼電器。
2、直流電磁繼電器：主要功效就是可以控制電流為直流，而且可以按照觸點的負載大小來開展劃分成微、弱、中、大四種功率。
3、交流電磁繼電器：可以起到控制電流為交流的一種電磁繼電器分類，可以按照接線圈電源的頻率強弱高低分為50赫茲與400赫茲兩種。
4、磁保持繼電器：是種可以利用永磁或是具有很高剩磁特性的零件，從而讓繼電器中的銜鐵在其線圈斷電后依然可以穩定的保持在線圈通電時的位置上。
5、固態繼電器：主要功效就是執行開閉線路的功效，而且它的輸入與輸出絕緣性也很強。
6、真空繼電器：結構就是將觸點部分全部密封到一個高真空的容器環境之中，起到快速開閉與轉換高壓高頻、射頻線路的功效。
7、熱繼電：利用熱效應來開展執行動作。
8、溫度繼電器：是屬于熱繼電器分類的一種，它的功效就是當外界溫度達到了設定數值時而開展動作保護。
9、電熱式繼電器：同樣與溫度繼電器一樣屬于熱繼電器分類，它是利用了控制電路內的電能轉變成熱能，當達到了設定數值后會開展執行保護動作。
10、時間繼電器：相信大家對該繼電器對很耳熟，其主要功效就是當加上或是出去輸入信號的時候，輸出部分需要延時以及限時到規定的時間才可以閉合或是斷開被控線路。
按照繼電器功率來進行分類：
1、微功率繼電器：范圍定義是當觸點開路的電壓參數數值為DC27V的時候，觸點額定負載電流阻性為0.1A、0.2A；
2、弱功率繼電器：范圍定義是當觸點開路的電壓參數數值為DC27V的時候，則觸點額定負載電流阻性為0.5A、1A；
3、中功率繼電器：范圍定義是當觸點開路的電壓參數數值為DC27V的時候，而觸點額定負載電流阻性為2A、5A；
4、大功率繼電器：范圍定義是當觸點開路的電壓參數數值為DC27V的時候，那么觸點額定負載電流阻性為10A、15A、20A、40A
繼電器按照防護措施來進行分類：
1、密封繼電器：采用了工藝焊接以及其它的方式，將各個零部件如觸點、線圈等都完全的密封到殼體之中，同時讓它們與周圍介質都相互隔離開來，特點就是泄漏率很低。
2、封閉式繼電器：說白了就是半密封的狀態但是不全密封，僅僅是把觸點和線圈組裝到殼體內。
3、敞開式繼電器：不會采用保護罩來對主要部件觸點、線圈進行防護。
繼電器的主要作用就是：
1.擴大控制范圍：例如，多觸點繼電器控制信號達到某一定值時，可以按觸點組的不同形式，同時換接、開斷、接通多路電路。
2.放大：例如，靈敏型繼電器、中間繼電器等，用一個很微小的控制量，可以控制很大功率的電路。
3.綜合信號：例如，當多個控制信號按規定的形式輸入多繞組繼電器時，經過比較綜合，達到預定的控制效果。
4.自動、遙控、監測：例如，自動裝置上的繼電器與其他電器一起，可以組成程序控制線路，從而實現自動化運行
