隔離開關的結構和工作原理
發布時間：2019-07-01 14:25瀏覽次數：
隔離開關屬于電氣器件的一種，主要是用于隔離電源、倒閘操作、用來接通以及切斷小電流電路，自身并無滅弧功能的開關器件。隔離開關在分位時，觸頭會有明顯符合要求的覺遠距離和明顯的斷開標志；在合位時，也可以承載正?；芈窏l件下的電流以及在規定時間內異常條件下的電流的開關設備。一般會用作高壓隔離開關，也就是額定電壓1kV以上的隔離開關，本身的工作原理以及結構也都比較簡單。隔離開關最主要的特點就是無滅弧能力，只可以在沒有負荷電流的情況下進行分、合電路。
1.隔離開關工作原理：
一般在斷路器前后二面各安裝一組隔離開關，目的均是要將斷路器與電源隔離，形成明顯斷開點；因?yàn)樵瓉淼臄嗦菲鞑捎玫氖怯蛿嗦菲?，油斷路器需要?jīng)常檢修，故二側就要有明顯斷開點，以利于檢修；一般情況下，出線柜是從上面母線通過開關柜向下供電，在斷路器前面需要一組隔離開關是要與電源隔離，但有時，斷路器的后面也有來電的可能，如通過其它環路的反送，電容器等裝置的反送，故斷路器的后面也需要一組隔離開關。
隔離開關關鍵用于將篼壓配電裝置中必須停電了的一部分與感應起電一部分靠譜地防護，以確保維修工作中的安全性。隔離開關的所有觸點都暴露在空氣中，并有明顯的斷開點。隔離開關沒有滅弧裝置，因此不能用于切斷負載電流或短路電流。否則，在高壓作用下，斷點會產生很強的電弧，很難自行熄滅。它甚至可能導致電弧相對或相間短路，燒毀設備并危及人身安全。這是一個被稱為“帶負荷拉隔離開關”的嚴重事故。隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式
2.隔離開關結構：

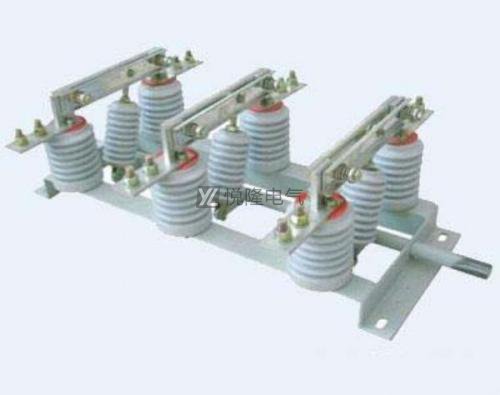

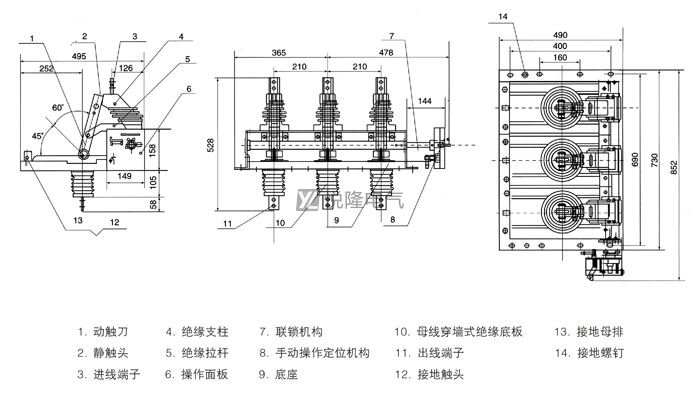

上圖為隔離開關的結構，當我們了解了隔離開關的結構之后，我們也要了解隔離開關的作用。
一.分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全
二.根據運行需要，換接線路。
三.可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。
四.根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。
3.隔離開關在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：不帶負荷分?jǐn)嗪徒油ň€路。
一.用于隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。
二.隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。
三.用以接通或斷開小電流電路。
隔離開關主要用來將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。隔離開關的觸頭全部敞露在空氣中，具有明顯的斷開點，隔離開關沒有滅弧裝置，因此不能用來切斷負荷電流或短路電流，否則在高壓作用下，斷開點將產生強烈電弧，并很難自行熄滅，甚至可能造成飛?。ㄏ鄬Φ鼗蛳嚅g短路），燒損設備，危及人身安全，這就是所謂“帶負荷拉隔離開關”的嚴重事故。
