雙電源轉換開關接線方法與接線圖
發布時間：2019-06-28 10:48瀏覽次數：
專業從事進口電氣銷售，雙電源轉換開關有ABB、西門子、德力西、施耐德等品牌選擇。
雙電源開關是電氣設備中的一種，我們國家標準中文全稱為自動轉換開關電器，俗稱雙電源自動轉換開關。雙電源轉換開關目前廣泛應用于高層建筑，小區、機場以及各種化工、消防不允許停電的重要場合。雙電源轉換開關通常都是由多個轉換開關器以及其它的一些必要的電器設備組成，用于檢測電路，而且當我們?nèi)粘Ｊ褂玫某Ｓ秒娫闯霈F(xiàn)了故障之后，我們可以通過雙電源轉換開關，自動將負載電荷轉換到備用的電源上，從而使用電設備可以正常運行，通過安全可靠的方式，使我們保證用電使用。
雙電源開關接線方法：
三、固定開關本體
安裝第一步就是先依據轉換開關的尺寸在安裝位置開展打孔固定，筆者提醒您一定要按照開關的尺寸開展打孔避免無法安裝固定的狀況，固定時要安裝螺絲加螺母擰緊固定即可（記得加上平墊和彈墊）。
2.輸出端接線

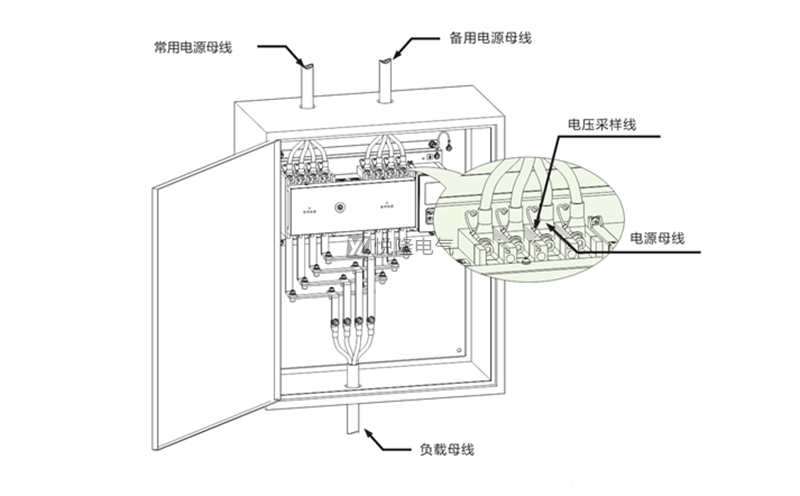

我們應當嚴格按照下面接線圖中顯示的雙電源轉換開關輸出端接線方式開展操作，應用合適的銅排等開展輸出短多級的正確聯接且保證聯接的可靠性，聯接不牢固可能導致輸出時好時壞導致負載設備的損壞，所以提醒大家應當保證固定接線的螺絲應當具備10Nm的力矩旋緊。
3.母線的安裝
首先應該把主電源及副電源的母線都裝在雙電源轉換開關的上端，其次再把負載設備的母線裝在開關設備輸出端的母線上即可，提醒大家這里一定要注意主副電源的相序需要保持一致。
4.地線安裝
目前還是由一部分客戶在安裝雙電源轉換開關接線的時候總是忘記了地線的聯接，特別提醒大家開關地線的聯接對于安全是非常重要的，需要先確定接地線的接線位置，然后把雙電源開關的接線線和接地點開展聯接即可（為保證聯接可靠須在聯接后開展測試）。
5.外接指示燈
一般雙電源轉換開關的控制面板上都具有主電源指示、副電源指示和別的各種指示功能，當然客戶可以依據自己的應用需求要求廠家提前加裝信號的外接輸出端子，這樣我們在安裝接線的時候就可以外接指示燈來更加的方便使用了，具體雙電源外接指示燈的接線方法大家可以咨詢。
6.隔弧板安裝
在雙電源轉換開關安裝接線所有完成后就需要安裝隔弧板了，一般雙電源內部都預留隔弧板（隔離板）的插槽，我們只需要把附件中的隔弧板插入即可。
雙電源開關分類：

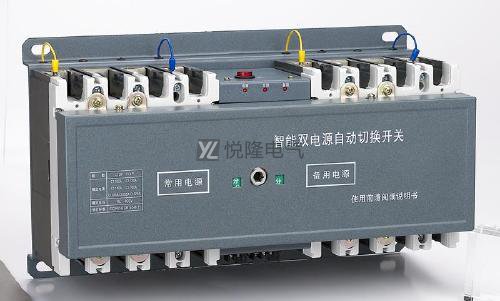

雙電源自動轉換開關
雙電源轉換開關是
1、PC級，采用一體式勵磁切換開關，是諸多ATS中先進的一種。
2、CB級，采用塑殼斷路器與負荷開關兩大類型
雙電源作為執行元件，配以單片機為核心的自動控制器和帶機電聯鎖的控制機構，是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動轉換開關?！”井a(chǎn)品適用于交流50/60Hz、690V及以下，額定電流自6A至1250A及以下的兩路電源(常用電源N和備用電源或發電機電源R)的供電系統中，因一路電源發生故障(停電、欠壓、過壓、斷相、頻率偏移)而進行電源之間的自動切換，以保證供電的可靠性和安全性。廣泛應用于高層建筑、小區、醫院、機場、碼頭、消防、冶金、化工、紡織等不允許停電的重要場所，實現無人值守連續供電。
關注悅隆電氣，了解更多電氣相關知識。
