小型斷路器的工作原理和接線方法
發布時間：2019-06-27 14:25瀏覽次數：
專業從事進口電氣銷售，小型斷路器品牌有歐姆龍、倍加福、圖爾克、奧托尼克斯、科瑞等品牌選擇。
斷路器通常指能夠關合、承載和開斷正?；芈窏l件下的電流并能夠在規定的時間內關合、承載和開斷異?；芈窏l件下的電流的開關裝置。而斷路器按照使用范圍通常分為高壓斷路器和低壓斷路器兩大類。而在這兩大分類中，也有著許多的斷路器種類，其中小型斷路器就是其中的一種。
小型斷路器又被稱之為微型斷路器，適用于交流50/60Hz額定電壓230/400V，額定電流至63A線路的過載和短路保護的用途，也可以在正常情況下作為線路的不頻繁操作轉換之用。小型斷路器主要應用于工業、商業、高層和民用住宅等各種場所。小型斷路器通常有著結構先進、性能可靠、分斷能力強、外形美觀小巧的特點。
小型斷路器的工作原理：
該設備的結構主要是由操作機構、觸點、保護裝置（其中包含了各式各樣的脫扣器）以及滅弧系統等部件構成，而小型斷路器的主觸點是需要采用手動或者是電動的方式來進行合閘。其工作原理就是當主觸點執行閉合動作之后，自由脫扣機構就會把主觸點鎖定到合閘的位置上。
一般小型斷路器的脫扣器除了標準配置外還能選擇根據實際運用要求相符的脫扣裝置，若是過電流脫扣器則線圈是和熱脫扣器的熱元件采用串聯的形式接入到主電路上，要是采用欠電壓脫扣器則線圈是需要和電源采用并聯形式接線。當電路發生短路或者是嚴重過載故障的時候，小型斷路器中的過電流脫扣器銜鐵就會吸合，同時促使自由脫扣機構動作，并將主觸點斷開主電路。當電路發生了過載的時候，小型斷路器的熱脫扣器中熱元件就會逐漸的發熱并將雙金屬片造成一定的彎曲程度，從而推動自由脫扣機構動作。當電路發生欠電壓的時候，小型斷路器的欠電壓脫扣器銜鐵則會釋放，實現自由脫扣機構動作。

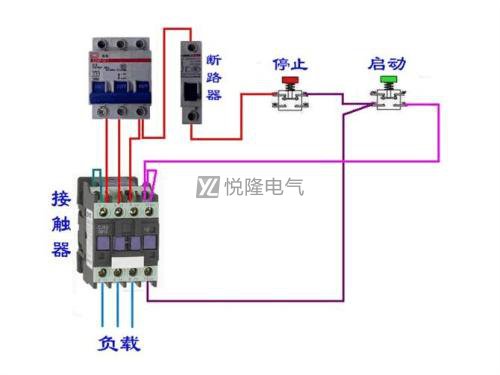

通常小型斷路器被分為1P(1極）、2P（2極）、3P（3極）、4P（4極）開關
1P（1極）小型斷路器接線方法：上端接火線進線，下端接火線出線。
2P（2極）小型斷路器接線方法：上端左邊接火線進線，下端左邊接火線出線，右邊接零線進出線。
3P（3極）小型斷路器接線方法：上端接火線三相進線，下端接火線三相出線。
4P（4極）小型斷路器接線方法：上端左邊三個接火線三相進線，下端左邊三個接火線三相出線，右邊接零線進出線。
以上就是小型斷路器的接線方法和工作原理。
