固態繼電器是什么?固態繼電器工作原理
發布時間:2019-06-25 11:12瀏覽次數:
專業從事進口電氣銷售,固態繼電器有歐姆龍、倍加福、圖爾克、奧托尼克斯、科瑞等品牌選擇。
繼電器是控電電子器件的一種,是當輸入量的變動達到要求時,在電氣設備的輸出電路中,使的被控量發生預定的階躍變化的一種電氣,通常被使用于自動化的控制電路當中,就像是自動開關一樣。
固態繼電器屬于繼電器的一種,是一種全部結構都由固態電子元件所構成的無觸點開關器件,通過電子元件的開關特性,可以達成無觸點火花地接通以及斷開電路的目的,同時也被稱之為無觸點開關。固態繼電器有著隔離、無觸點、使用壽命長、速度快、對外界干擾下的特點,目前已經被廣泛的使用。

固態繼電器屬于具有隔離功能的無觸點電子開關,在開關過程中沒有任何機械接觸的部分,除了擁有與電磁繼電器同樣的功能之外,還有著邏輯電路兼容,安裝位置沒有限制,以及良好的防潮防腐蝕功能。在防爆性上也屬于極佳,還有著高靈敏度,功率小,兼容性強,噪聲低,工作頻率高等特點。特點主要為以下幾種:
1.SSR內部無機械部件,結構上采用了灌注全密封方式,因此,SSR具有耐振、耐腐蝕、長壽命及高可靠等優點,其開關壽命高達1010萬次;
2.低噪聲:交流型SSR采用了過零觸發技術,因此在線路上有效地降低了電壓上升速率dv/dt和電流上升速率di/dt值,使SSR長期工作時對市電的干擾極小;
3.開關時間短,約為10ms,可應用在頻率較高的場合;
4.輸入電路與輸出電路之間采用光電隔離,絕緣電壓2500V以上;
5.輸入功耗很低,與TTL,COMS電路兼容;
6.輸出端有保護電路
7.負載能力強

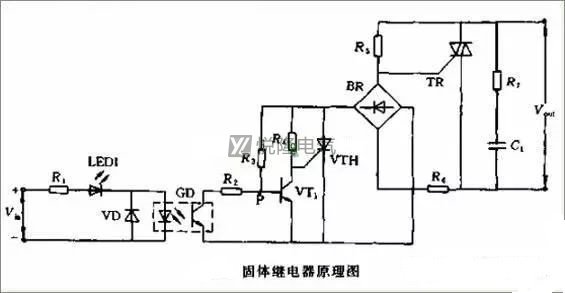

當無輸入信號時,GD中的光敏三極管裁止,VT1是交流電壓零點檢測器,通過R3獲得基極電流而飽和導通,將VTH的門極箝在低電位而處于關斷狀態。當有 輸人信號時,光敏三極管導通,此時VTH的狀態由VT1決定,如此電源電壓大于過零電壓時,分壓器R3、R2的分壓點P電壓大于VBE1,VT1飽和導 通,SCR門極因箝位在低電位而截止,TR的門極因沒有觸發脈沖而處于關斷狀態。只有當電源電壓小于過零電壓,P點電壓小于VBE1時G1截止,SCR門 極獲得觸發信號而導通。在TR的門極獲得觸發脈沖,TR就導通.從而接通負載電源。
