編碼器的接線方法和優缺點
發布時間：2019-06-21 14:43瀏覽次數：
專業從事進口電氣銷售，編碼器品牌有歐姆龍、倍加福、圖爾克、奧托尼克斯、科瑞等品牌選擇。

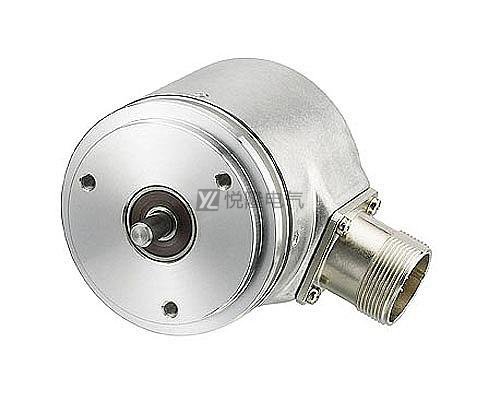

編碼器是將信號（如比特流）或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。
編碼器的類別有很多種，
按碼盤的刻孔方式不同分類
1.增量型：就是每轉過單位的角度就發出一個脈沖信號(也有發正余弦信號，然后對其進行細分，斬波出頻率更高的脈沖)，通常為A相、B相、Z相輸出，A相、B相為相互延遲1/4周期的脈沖輸出，根據延遲關系可以區別正反轉，而且通過取A相、B相的上升和下降沿可以進行2或4倍頻；Z相為單圈脈沖，即每圈發出一個脈沖。
2.絕對值型：就是對應一圈，每個基準的角度發出一個唯一與該角度對應二進制的數值，通過外部記圈器件可以進行多個位置的記錄和測量。
按信號的輸出類型分為：電壓輸出、集電極開路輸出、推拉互補輸出和長線驅動輸出。

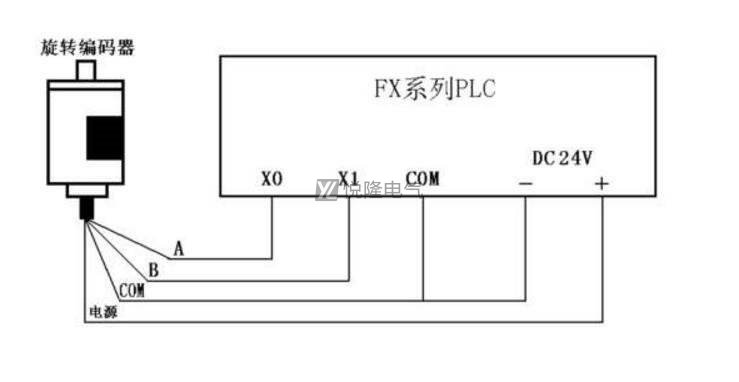

我們通常用的是增量型編碼器，可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖，Z相信號在編碼器旋轉一圈只有一個脈沖，通常用來做零點的依據，連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
編碼器-----------PLC
A-----------------X0
B-----------------X1
Z------------------X2
+24V------------+24V
COM------------- -24V-----------COM
編碼器優缺點：
光電編碼器
優點：體積小，精密，本身分辨度可以很高，無接觸無磨損;同一品種既可檢測角度位移，又可在機械轉換裝置幫助下檢測直線位移;多圈光電絕對編碼器可以檢測相當長量程的直線位移(如25位多圈)。壽命長，安裝隨意，接口形式豐富，價格合理。成熟技術，多年前已在國內外得到廣泛應用。
缺點：精密但對戶外及惡劣環境下使用提出較高的保護要求；量測直線位移需依賴機械裝置轉換，需消除機械間隙帶來的誤差；檢測軌道運行物體難以克服滑差。
磁性編碼器
優點：轉速高，響應速度快、抗震效果好，調試方便，抗干擾能力強。
缺點：手環境影響，要滿足溫度要求。
