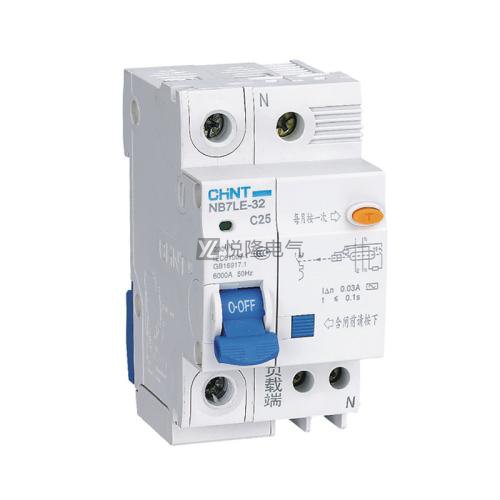

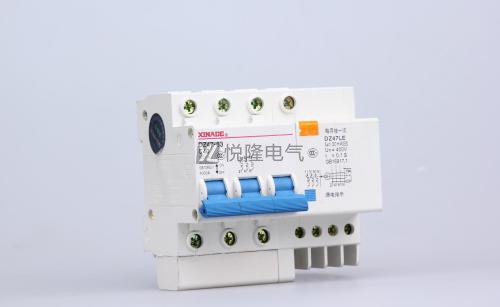

電流型漏電斷路器主要用于變壓器中性點接地的低壓配電系統。其特點是當人身觸電時，由零序電流互感器檢測出一個漏電電流，使繼電器動作，電源開關斷開。

電路圖如圖所示。圖中L為電磁鐵線圈，漏電時可驅動閘刀開關K1斷開。每個橋臂用兩只1N4007串聯可提高耐壓。。R3、R4阻值很大，所以K1合上時，流經L的電流很小，不足以造成開關K1斷開。R3、R4為可控硅T1、T2的均壓電阻，可以降低對可控硅的耐壓要。求。K2為試驗按鈕，起模擬漏電的作用。按壓試驗按鈕K2，K2接通，相當于外線火線對大地有漏電，這樣，穿過磁環的三相電源線和零線的電流的矢量和不為。零，磁環上的檢測線圈的a、b兩端就有感應電壓輸出，該電壓立即觸發T2導通。由于C2預先充有一定電壓，T2導通后，C2便經R6、R5、T2放電，使。R5上產生電壓觸發T1導通。T1、T2導通后，流經L的電流大增，使電磁鐵動作，驅動開關K1斷開，試驗按鈕的作用是隨時可檢查本裝置功能是否完好。用電設備漏電引起電磁鐵動作的原理與此相同。R1為壓敏電阻，起過壓保護作用。


漏電開關工作原理：漏電斷路器是通過電磁感應的原理工作的，漏電開關的關電動力正是來自這個磁力。開關的上下各一個線圈（火線和零線各接一個），通常在正確使用電器時零火線都有電流通過，上下兩個線圈都有磁性平衡力，所以開關不自動斷開，但是一旦發生漏電（漏電的就是火線通過一個導電物體而不回流零線，比如人觸電就是火線的電流通過人體再流入地面）火線有電流通過，但由于沒回路零線是沒有電流通過的，所以只有火線的線圈發生電磁感應產生磁力將斷電開關打下達到切斷電源的作用。
