低壓斷路器接線圖，了解低壓斷路器接線方法
發布時間：2019-07-15 16:43瀏覽次數：
專業從事進口電氣銷售，低壓斷路器有ABB、德力西、西門子、施耐德等品牌選擇。

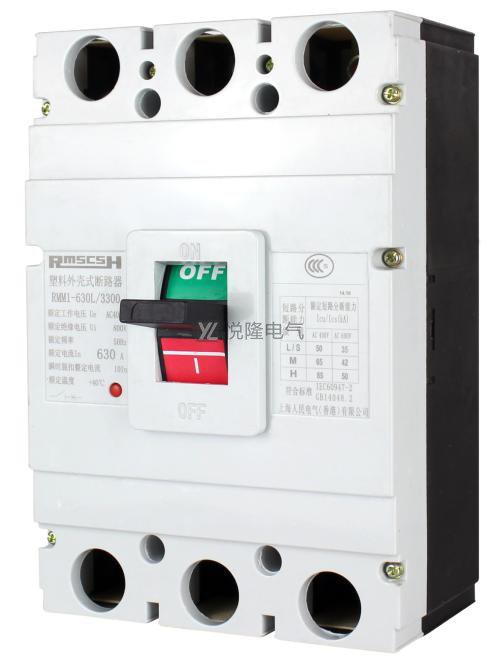

低壓斷路器是斷路器的一種，低壓斷路器也被稱為自動開關，是一種不僅可以接通和分段正常負荷電流和過負荷電流，還可以接通和分?jǐn)喽搪冯娏鞯拈_(kāi)關電器。低壓斷路器在電路中除起控制作用外，還具有一定的保護功能，如過負荷、短路、欠壓和漏電保護等。低壓斷路器按照類別進行區分的話，主要有選擇型和非選擇型兩種，按照滅弧介質來進行劃分的話，有空氣式和真空式兩種，低壓斷路器廣泛應用于低壓配電系統各級饋出線，各種機械設備的電源控制和用電終端的控制和保護。
低壓斷路器由觸頭、滅弧裝置、操作機構以及保護裝置等組成：
一.觸頭系統
觸頭（靜觸頭和動觸頭）在斷路器中用來實現電路接通或分?jǐn)唷?/div>
觸頭的基本要求為：
1.能安全可靠地接通和分?jǐn)鄻O限短路電流及以下的電路電流；
2.長期工作制的工作電流；
3.在規定的電壽命次數內，接通和分?jǐn)嗪蟛粫?huì)嚴重磨損。
斷路器觸頭的動作順序是，斷路器閉合時，弧觸頭先閉合，然后是副觸頭閉合，最后才是主觸頭閉合；斷路器分?jǐn)鄷r(shí)卻相反，主觸頭承載負荷電流，副觸頭的作用是保護主觸頭，弧觸頭是用來承擔切斷電流時的電弧燒灼，電弧只在弧觸頭上形成，從而保證了主觸頭不被電弧燒蝕，長期穩定的工作。
二.滅弧系統
滅弧系統用來熄滅觸頭間在斷開電路時產生的電弧。滅弧系統包括兩個部分：一為強力彈簧機構，使斷路器觸頭快速分開；一為在觸頭上方設有滅弧室。
三.操動機構
斷路器操動機構包括傳動機構和脫扣機構兩大部分。
傳動機構：
按斷路器操作方式不同可分為：手動傳動、杠桿傳動、電磁鐵傳動、電動機傳動；按閉合方式可分為：貯能閉合和非貯能閉合。
自由脫扣機構：
自由脫扣機構的功能是實現傳動機構和觸頭系統之間的聯系。
四.保護裝置
斷路器的保護裝置由各種脫扣器來實現。
欠壓脫扣器用來監視工作電壓的波動，當電網電壓降低至70%～35%額定電壓或電網發生故障時，斷路器可立即分?jǐn)啵陔娫措妷旱陀?5%額定電壓時，能防止斷路器閉合。帶延時動作的欠壓脫扣器，可防止因負荷陡升引起的電壓波動，而造成斷路器不適當?shù)胤謹唷Ｑ訒r(shí)時間可為1s、3s和5s。
接線方式：
1.板后接線方式：板后接線最大特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。由于該結構特殊，產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘，需要特別注意的是由于大容量斷路器接觸的可靠性將直接影響斷路器的正常使用，因此安裝時必須引起重視，嚴格按制造廠要求進行安裝。
2.插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一只好的即可。它的更換時間比板前，板后接線要短，且方便。由于插、拔需要一定的人力。因此目前我國的插入式產品，其殼架電流限制在最大為400A。從而節省了維修和更換時間。插入式斷路器在安裝時應檢查斷路器的插頭是否壓緊，并應將斷路器安全緊固，以減少接觸電阻，提高可靠性。
想要了解更多的電氣知識，可以關注悅隆電氣官網，有什么疑惑也可以咨詢我們的在線客服。
