交流接觸器選用方法以及構成
發布時間：2019-06-19 10:30瀏覽次數：
接觸器是應用于電力、配電以及用電場合的電器，主要作用就是在工業電中利用線圈流過電流產生磁場，使觸頭閉合，從而達到控制負載的電器。接觸器也分為交流接觸器和直流接觸器兩種，交流接觸器常采用雙斷口電動滅弧、縱縫滅弧和柵片滅弧三種滅弧方法。用以消除動、靜觸頭在分、合過程中產生的電弧。容量在10A 以上的接觸器都有滅弧裝置。交流接觸器還有反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構、底座及接線柱等輔助部件。

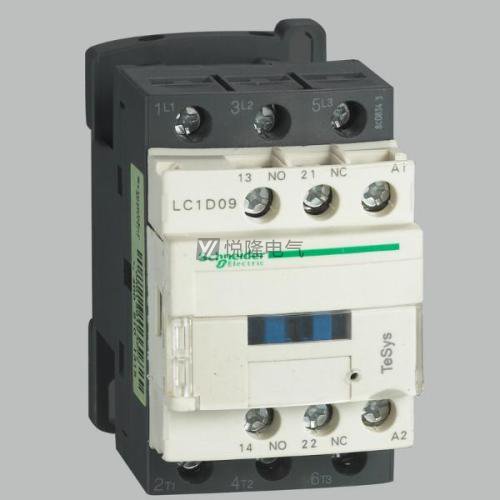

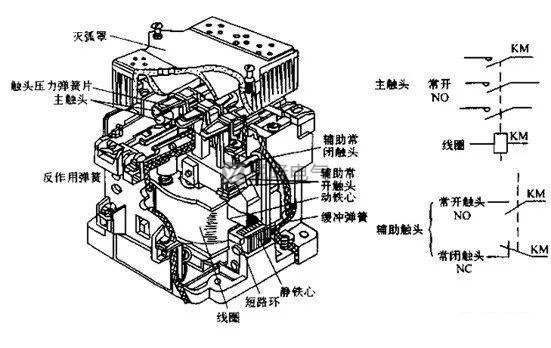

以上是交流接觸器的構成圖，主要的構成如下：
電磁系統：它包括線圈、靜鐵心和動鐵心（又稱銜鐵）。
觸點系統：它包括主觸點和輔助觸點。主觸點允許通過較大的電流，起接通和切斷主電路的作用，通常以主觸點允許通過的最大電流（即額定電流）作為接觸器的技術參數之一。輔助觸點只允許通過較小的電流，使用時一般接在控制電路中。
交流接觸器的主觸點一般為常開觸頭，輔助觸頭有常開的也有常閉的。額定電流較小的接觸器，具有四個輔助觸點；額定電流較大的，具有六個輔助觸點。CJ10-20型接觸器的三個主觸點是常開的；它有四個輔助觸點，二個常開，二個常閉。
所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態，即常開觸頭是指線圈未通電時，其動、靜觸頭是處于斷開狀態，線圈通電后就閉合，所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時，其動、靜觸頭是閉合的：．而線圈通電后，則斷開，所以常閉觸頭又稱動斷觸頭。
滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧，可以看作是一個很大的電流，如不迅速切斷，將發生主觸點燒毛、熔焊等現象，因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器，常采用滅弧柵災弧。
交流接觸器選用方式：
1、交流接觸器的電壓等級要和負載相同，接觸器類型要和負載相適應。
2、負載的計算電流要小于等于接觸器的額定工作電流。接觸器的接通電流大于負載的啟動電流，分?jǐn)嚯娏鞔笥谪?fù)載運行時分?jǐn)嘈枰娏?，?fù)載的計算電流要考慮實際工作環境和工況，對于啟動時間長的負載，半小時峰值電流不能超過約定發熱電流。
3、按短時的動、熱穩定校驗。線路的三相短路電流不應超過接觸器允許的動、熱穩定電流，當使用接觸器斷開短路電流時，還應校驗接觸器的分?jǐn)嗄芰Α?/div>
4、接觸器吸引線圈的額定電壓、電流及輔助觸頭的數量、電流容量應滿足控制回路接線要求。要考慮接在接觸器控制回路的線路長度，一般推薦的操作電壓值，接觸器要能夠在85～110％的額定電壓值下工作。如果線路過長，電壓降太大，接觸器線圈對合閘指令有可能不起反映；由于線路電容太大，可能對跳閘指令不起作用。
5、根據操作次數校驗接觸器所允許的操作頻率。如果操作頻率超過規定值，額定電流應該加大一倍。
6、短路保護元件參數應該和接觸器參數配合選用。選用時可參見樣本手冊，樣本手冊一般給出的是接觸器和熔斷器的配合表。
接觸器和斷路器的配合要根據斷路器的過載系數和短路保護電流系數來決定。接觸器的約定發熱電流應小于斷路器的過載電流，接觸器的接通、斷開電流應小于斷路器的短路保護電流，這樣斷路器才能保護接觸器。實際中接觸器在一個電壓等級下約定發熱電流和額定工作電流比值在1～1.38之間，而斷路器的反時限過載系數參數比較多，不同類型斷路器不一樣，所以兩者間配合很難有一個標準，不能形成配合表，需要實際核算
