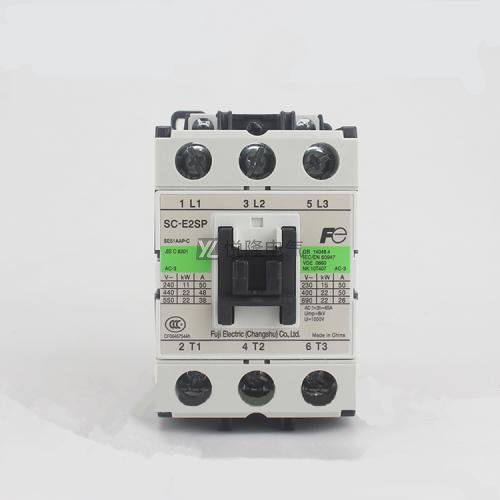

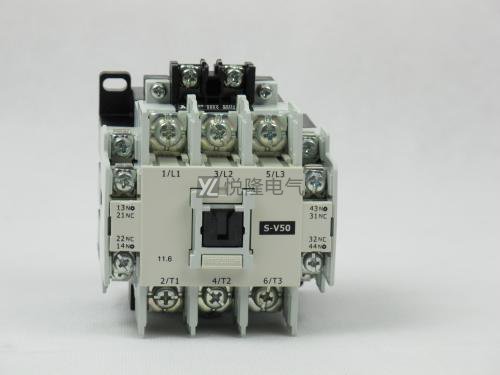

接觸器工作原理和主要結構
發布時間:2019-06-17 16:22瀏覽次數:
專業從事進口電氣銷售,接觸器有歐姆龍、倍加福、圖爾克、奧托尼克斯、科瑞等品牌選擇。
接觸器一般分為交流接觸器以及直流接觸器兩種。它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場,使觸頭閉合,以達到控制負載的電器。接觸器主要作用就是用小電流來控制大電流負載,可以遠距離控制,同時可以自鎖互鎖,防止誤動作造成事故,由于是小電流控制,使得保護電路簡單可靠。

接觸器的工作原理:當接觸器線圈通電后,線圈電流會產生磁場,產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯,并帶動交流接觸器點動作,常閉觸點斷開,常開觸點閉合,兩者是聯動的。當線圈斷電時,電磁吸力消失,銜鐵在釋放彈簧的作用下釋放,使觸點復原,常開觸點斷開,常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

接觸器的主要結構:交流接觸器利用主接點來控制電路,用輔助接點來導通控制回路。
主接點一般是常開接點,而輔助接點常有兩對常開接點和常閉接點,小型的接觸器也經常作為中間繼電器配合主電路使用。
交流接觸器的接點,由銀鎢合金制成,具有良好的導電性和耐高溫燒蝕性。
交流接觸器動作的動力源于交流通過帶鐵芯線圈產生的磁場,電磁鐵芯由兩個「山」字形的幼硅鋼片疊成,其中一個固定鐵芯,套有線圈,工作電壓可多種選擇。為了使磁力穩定,鐵芯的吸合面加上短路環。交流接觸器在失電后,依靠彈簧復位。
另一半是活動鐵芯,構造和固定鐵芯一樣,用以帶動主接點和輔助接點的閉合斷開。
20A以上的接觸器加有滅弧罩,利用電路斷開時產生的電磁力,快速拉斷電弧,保護接點。
接觸器可高頻率操作,做為電源開啟與切斷控制時╋最高操作頻率可達每小時1200次。
接觸器的使用壽命很高,機械壽命通常為數百萬次至一千萬次,電壽命一般則為數十萬次至數百萬次。
