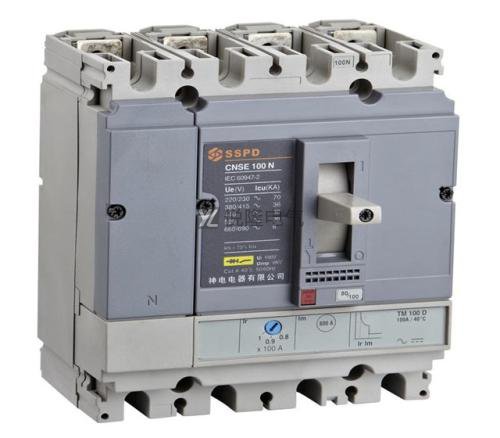

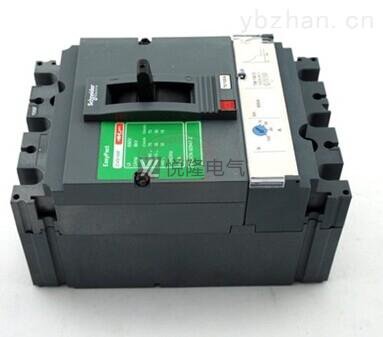

塑殼斷路器是斷路器的一種，主要指的是用塑料絕緣體來當做斷路器裝置的外殼，用來隔離導體之間以及接地的金屬部分，為此也被稱之為裝置式斷路器。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫傳感器。其脫扣單元分為：熱磁脫扣與電子脫扣器。常用的額定電流共有以下幾種16、25、30、40、50、60、75、80、100、125、160、200、225、250、315、350、400、500、630A。塑殼斷路器一般適用于供電系統400V供電與低壓配電系統的總進線端處接口，在地鐵站被廣泛運用于二級負荷小動力電源配電箱、三級負荷小動力電源配電箱、雙電源切換箱、消防控制柜以及MCC柜系統中;車輛段和區間所部分低壓配電系統也使用了塑殼斷路器。

塑殼斷路器的主要原理
低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。
