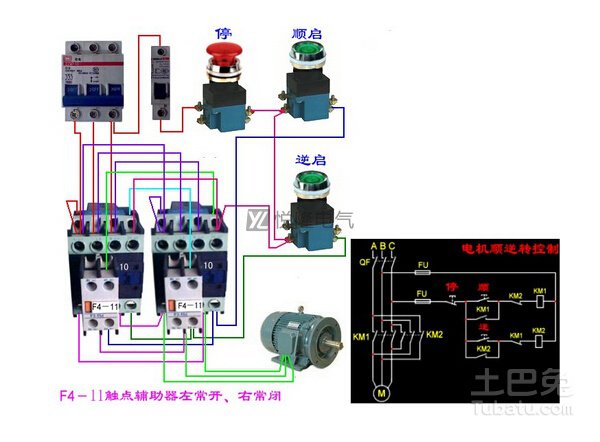

直流接觸器接線圖，想要更正確的了解到直流接觸器的工作原理以及構造，相信看完直流接觸器的接線圖您會更加了解。我們?nèi)绻胍乐绷鹘佑|器的接線方式，我們一定要明白直流接觸器的構造，了解直流接觸器的工作原理，從而掌握直流接觸器的接線方式，做到熟能生巧。我們只有了解了直流接觸器的工作原理以及接線方式，我們才能正確的進行直流接觸器的接線。

首先我們要了解直流接觸器的構造以及原理
當接觸器線圈通電后，線圈電流產生磁場，使靜鐵心產生電磁吸力吸引動鐵心，并帶動觸點動作：常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原：常開觸點斷開，常閉觸點閉合。與交流接觸器工作原理相同，不同之處在于交流接觸器的吸引線圈由交流電源供電,直流接觸器的吸引線圈由直流電源供電。


接線方法：接觸器只有主電源和線圈電源，把線圈電源負極接到線圈一端正極，開關接到另一端，主線端進電機。2、直流電動機是依靠直流電驅動的電動機。直流電動機的工作原理：當線圈通電后，轉子周圍產生磁場，轉子的左側被推離左側的磁鐵，并被吸引到右側，從而產生轉動。轉子依靠慣性繼續轉動。當轉子運行至水平位置時電流變換器將線圈的電流方向逆轉，線圈所產生的磁場亦同時逆轉，使這一過程得以重復。

直流接觸器的型號有CZ0-40/20---額定電流40A，主觸點2常開，輔助觸點2常閉2常開CZ0-40/02---額定電流40A，主觸點2常閉，輔助觸點2常閉2常開CZ0-100/10---額定電流100A，主觸點2常閉，輔助觸點2常閉2常開CZ0-100/01---額定電流100A，主觸點2常閉，輔助觸點2常閉2常開它們的吸引線圈電壓可以有：DC24V,48V,110V,220V等......
相信通過以上的接線圖以及工作原理和型號，我們也能了解直流接觸器的接線形式。通過悅隆電氣官網，您也能了解到更多的電路知識。
