編碼器是一種工業電氣元件，可能會陌生，但其實已經融入我們的生活中，工業使用無處不在，機床、機器人、電機反饋系統以及測量和控制設備等。小到我們身邊的電梯都在使用。電梯在上下不停的運行中，是通過編碼器來實現樓層定位、轉換速度的，編碼器通過檢測配合軟件計算達到樓層計數、控制電機轉速和平層信號的。那編碼器到底是什么呢
編碼器是一種利用光電、電磁、電容或電感等感應原理來控制運動的傳感器，通過檢測物體的機械位置變化，將獲得的信息轉化為電流型號輸出給電機反饋系統或是計算機PLC，由系統做出判斷，在傳遞給欲動控制裝置，達到控制運動的效果。

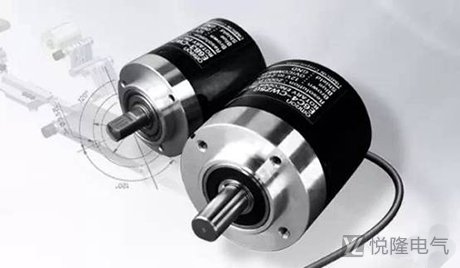

其中旋轉編碼數以比較特殊的編碼器，旋轉編碼器將輸出軸的角位移、角速度等機械量通過光電轉換成相應的電脈沖以數字量輸出，通過測量得來的轉速配合PWM技術對電機定位，測試電機的角位移和轉速位置。
旋轉編碼器分：光式電編碼器、磁式編碼器、電容式編碼器等。
光式電編碼器

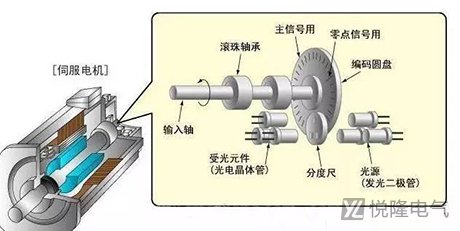

光電編碼器是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器，是目前應用最多的傳感器。一般的光電編碼器主要由光柵盤和光電檢測裝置組成。

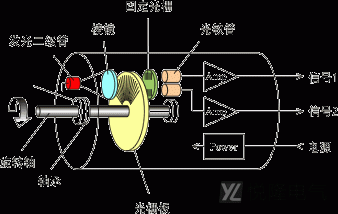

光柵盤是在一定直徑的圓板上等分地開通若干個長方形孔，由于光電碼盤與電動機同軸，電動機旋轉時，光柵盤與電動機同速旋轉．經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號。
通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90°的2個通道的光碼輸出，根據雙通道光碼的狀態變化確定電機的轉向。
光電編碼器一般檢測精度相對較高，但在戶外及惡劣環境下使用時需要較高的防護要求，并且不適宜在凝露的環境中使用。
磁式編碼器
磁性編碼器主要部分由磁阻傳感器、磁鼓、信號處理電路組成。將磁鼓刻錄成等間距的小磁極，磁極被磁化后，旋轉時產生周期分布的空間漏磁場。
磁傳感器探頭通過磁電阻效應將變化著的磁場信號轉化為電阻阻值的變化，在外加電勢的作用下，變化的電阻值轉化成電壓的變化，經過后續信號處理電路的處理，模擬的電壓信號轉化成計算機可以識別的數字信號，實現磁旋轉編碼器的編碼功能。
磁鼓充磁的目的是使磁鼓上的一個個小磁極被磁化，這樣在磁 鼓隨著電動機旋轉時，磁鼓能產生周期變化的空間漏磁，作用于磁電阻之上。實現編碼功能。
同光學檢測原理相比，磁電式檢測原理具有抗振動、抗污染等特點，可應用于傳統的光電編碼器不能適應的領域。
電容式編碼器
電容式編碼器，其原理與成熟、低成本而且精密的數字游標卡尺相同。電容編碼器采用桿狀或線狀形式，一個位于固定元件上，另一個位于活動元件上，構成配置為發射器/接收器對的可變電容。
一體式ASIC對這些線的變化進行計數，并利用內插法尋找軸的位置和轉動方向，建立標準的正交輸出，以及其它編碼器提供的換向輸出，用于控制無刷直流電機。
電容式編碼器的優點是不會磨損，不受工業環境中常見的灰塵、污垢和油脂等污染物質的影響，使其本質上比光學編碼器更可靠。電容式編碼器還具有其數字控制特征帶來的性能優勢，包括調節編碼器分辨率的能力 (脈沖/轉數)，不需要更換為分辨率更高或更低的編碼器。
