什么是接觸器，什么是交流接觸器，什么是直流接觸器，您都了解了嗎？本文為您帶來全面的解答。
要全面了解接觸器、交流接觸器、直流接觸器，我們得從接觸器的構造、工作原理、接線方法一一給您描述完整，這樣您就能明白了。
下面是對接觸器完整的介紹，有其他疑問可以在線點擊網站客服，得到實時的解答。
接觸器按電流屬性分為交流接觸器和直流接觸器，主要卻別在于接觸器的控制線圈供電，有直流線圈和交流線圈區別。常用電壓有AC24V、AC36V、AC110V、AC220V、AC380V、DC24V、DC110V、DC220等。
接觸器主要用于控制電機和電路的開斷。其優點是可頻繁的通、斷線路，以小電流控制大電流。配合熱繼電器工作還能對負載設備起到一定的過載保護作用。
上圖為施耐德交流接觸器，型號是LC1D65M7C，額定電流65A，（L1）、2（L2）、3（L3）、4（T1）、5（T2）、6（T3）6個主觸點組成的三組主觸頭。接觸器線圈通電后，主觸頭閉合：1和2接通，3和4接通，5和6接通；上端的L1、L2、L3進線端接電路，下端的T1、T2、T3出線端接電機。21和14是一對輔助觸點，NO是表示常開點；13和22是另一組輔助觸點，NC表示常閉點。在接觸器正上方有標A1 A2位置為接觸器線圈接線端子（圖片上未顯示）。

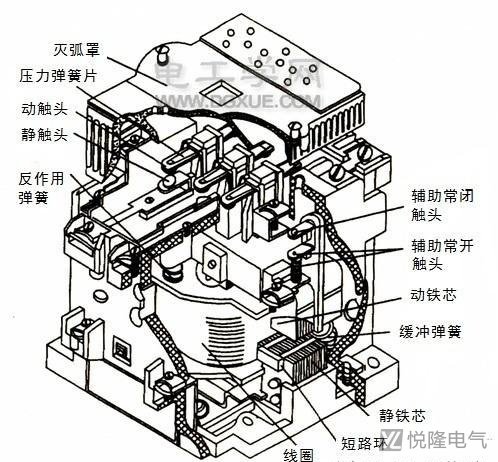

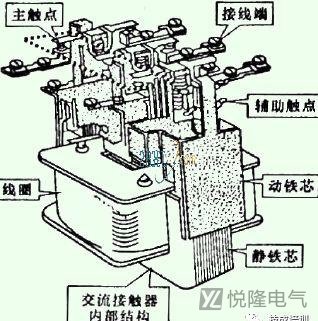

下面是接觸器的構造圖，不同品牌型號接觸器構造有區別，如下圖：
接觸器的原理和作用。

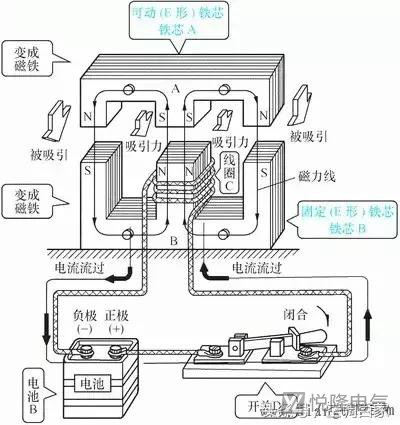

小編簡單的給您描述下，當接觸器的線圈接通電時，由線圈和靜鐵芯共同作用產生的電磁吸力，將位于靜鐵芯上部，被彈簧頂起的動鐵芯受電磁力的影響下被吸合，與動鐵芯相連接的動觸點同時被拉下與靜觸點接觸閉合，主回路電源與電機接通。當線圈斷電時，吸力消失， 動鐵芯聯動部分依靠彈簧的反作用力而分離，使主觸頭斷開，切斷主回路電源。在這小編要特別提醒您，在接入接觸器線圈的時候務必確認好接觸器的線圈電壓，一般是24~380V使用比較多，接觸器線圈電壓在接觸器上都有比較明顯標注，在接觸器上都可以找到。
觸器接線方法
1、3、5接主回路電路電源，
2、4、6接啟動電機電路
A1、A2是接觸器的控制線圈，用單獨的控制回路控制線圈的通斷電，通過控制接觸器的線圈通斷電來控制接觸器的主回路的開合來，從而實現控制主電路的電機。
13、14是接觸器的輔助觸點，NO表示為常開，意思未接觸器未通電吸合下13、14是斷開的，接觸器線圈通電吸合后13、14是閉合的。放在控制電路部分用來完成自鎖（并聯在啟動按鈕上）動作的，可以達到連續運行的目的。
用圖片直觀的表示：
您看明白了，有任何不懂或是有疑問之處，可以點擊網站在線客服，給您予以及時的解答。
