功率繼電器原理以及接線方法
發布時間：2019-07-05 15:19瀏覽次數：

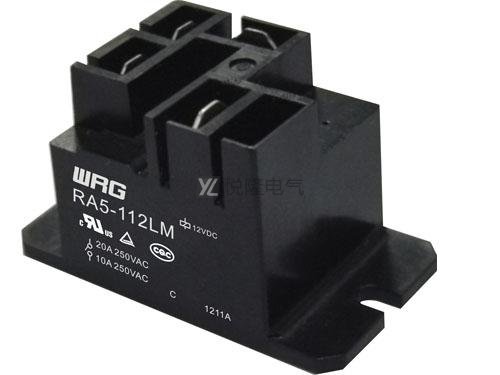

繼電器在我們的電氣設備中屬于非常常見的裝置，而
繼電器本身也有很多種類，其中功率繼電器就屬于繼電器當中比較常用的一種，功率繼電器通常作用就是在輸入量滿足某些要求時，可以在一個以及多個輸出電路當中產生躍變的電器設備。功率繼電器主要都運用于中性點直接接地系統，可以用于保護零序電路的方向元件，不僅如此本體以及輔助接電模塊也采用了組合的方式，可以實現1極40A的電流通斷能力。功率繼電器的作用就是可以在采用了四極并聯連接的時候最大的通電容量可以到達160A，可以被廣泛的應用于工業變頻器、驅動器等電源的通電開關中。
1.功率繼電器工作原理
簡單的來說其原理就指的是觸點動作的閉合與斷開，當功率繼電器的觸點在執行動作的過程當中可以分為兩個主要部分其中就是觸點閉合、斷開。因此，當它被吸入或釋放時，會按照一定的頻率速度循環切換，形成繼電器的觸點開合現象。當實施這兩個主要作用原理時，會出現許多特殊的物理和化學條件，包括觸點電阻、抖動和觸點電弧。
功率繼電器觸點的閉鎖原理是，有動作的兩個觸點相互連接時觸點發生彈跳現象，也就是說，這種非控制的間隙性的開放和閉鎖發生，同時，電弧和通電電流引起的焦耳熱發生，對功率繼電器的開關動作能力也有影響而觸點斷開原理則是當斷開或者是切斷負載的時候，從而產生火花和電弧要是保持這個狀態到電弧電壓下降至最小數值以下，那么會對觸點所造成的破壞程度相對就是較大的。不同材料的功率繼電器觸頭和間隙大小會影響電弧發射的程度和難度，因此觸頭動作、材料、間隙是電弧產生的重要因素。
2.功率繼電器接線方式
上圖為功率繼電器的接線圖。這里的布線方式主要是指與電壓、電流兩種變壓器的連接方式，功率繼電器的布線方式具體而言，要求即使發生1種故障或發生了任何種類的故障，也能夠正確判斷短路電力的方向2 .為了得到比較高的靈敏度， 在故障后盡可能多地增加功率繼電器的電壓調整，同時，通過使故障阻抗角φI順利地接近繼電器最大靈敏度角φsen，有助于消除和降低動作的死區現象。
在實際應用的雙電源供電系統當中，由于故障電流保護可能會造成出現誤動作，但是這個誤動作所引起的故障并不屬于所保護的范圍內而是線路反方向，那么為了可以消除這種沒有選擇性的動作就要采用功率繼電器，起到誤動作保護作用該元件只是在短路功率方向由母線流向線路的時候才會動作，而當方向是由線路朝向母線時則不會動作。
以上為功率繼電器的接線方式以及工作原理，關注悅隆電氣，您還可以了解到更多相關的電氣知識。
