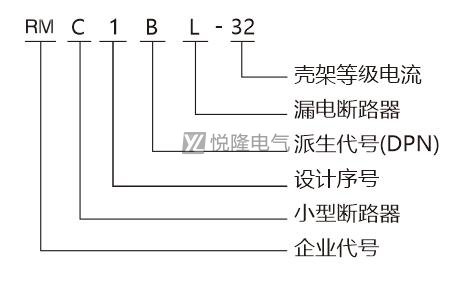

RIVIC1BL-32漏電斷路器

RIVIC1BL-32漏電斷路器(以下簡稱漏電斷路器)主要適用于交流50Hz或60Hz，額定電壓230V，額定電流至32A的保護電路中，作為人身觸電、設備漏電保護之用，并且有過載、短路保護功能，也可以在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用于工業和商業照明配電系統。
本產品符合GB16917.1和IEC1009-1標準。



1、分類
按額定電流分：6A，10A，16A、20A、25A、32A共六種；
按極數為帶一個保護極的二極斷路器2P；
瞬時脫扣器的型式為C型(5In-10In)。

2、主要技術參數見表一、表二

殼架等級 額定電流(A)	極數	額定電流(A)	額定電壓(V)	運行短路能力		過電流瞬時
				(A)	CosΦ	脫扣器類別
32	2P	6、10、16、20、25、32	230	3000	0.80	C型

脫扣器額定電流In	起始狀態	試驗電流	規格時間	預期結果	試驗環境溫度	備注
≤32A	冷態	1.13In	t≥1h	不脫扣	30℃-35℃
	緊接著a項試驗后進行	1.45In	t＜1h	脫扣	30℃-35℃	電流在5s內穩定的上升至規規定值
	冷態開始	2.55In	1s＜t＜60s	脫扣	30℃-35℃
	冷態開始	5In	t≥0.1s	不脫扣	30℃-35℃	通過閉合輔助
	冷態開始	10In	t＜0.1s	脫扣	30℃-35℃	開關接通電流

3．剩余電流保護特性
a．額定剩余動作電流l△n：30mA
b．額定剩余不動作電流I△no：15mA
c．額定剩余電流接通和分?jǐn)嗄芰△m：2000A

d．剩余電流動作的分?jǐn)鄷r(shí)間

額定電流	In A	剩余電流(I△)等于下列值時約分?jǐn)鄷r(shí)間(A)
		I△n	2I△n	5I△n	500A
6-32	0.03	0.1	0.08	0.04	0.04

機械電氣壽命
漏電斷路器能承受4000次操作循環，其中電氣壽命為2000次。
5．接線：漏電斷路器使用時參照表四選取銅導線截面積。

額定電流In(A)	In≤6	6＜In≤13	13＜In≤20	20＜In≤25	20＜In≤32
導線截面積S(mm²)	1	1.5	2.5	4	6

1. 產品體積小，結構緊湊，價格比優于同類產品。
2. 產品殼體和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
3. 產品直接帶零線安裝，避免零線接線錯誤潛在的觸電危險。
4. 產品采用最新電路設計和高性能元件，在沖擊電流和浪涌過電壓時，具有較強的承受能力，不引起誤動作。

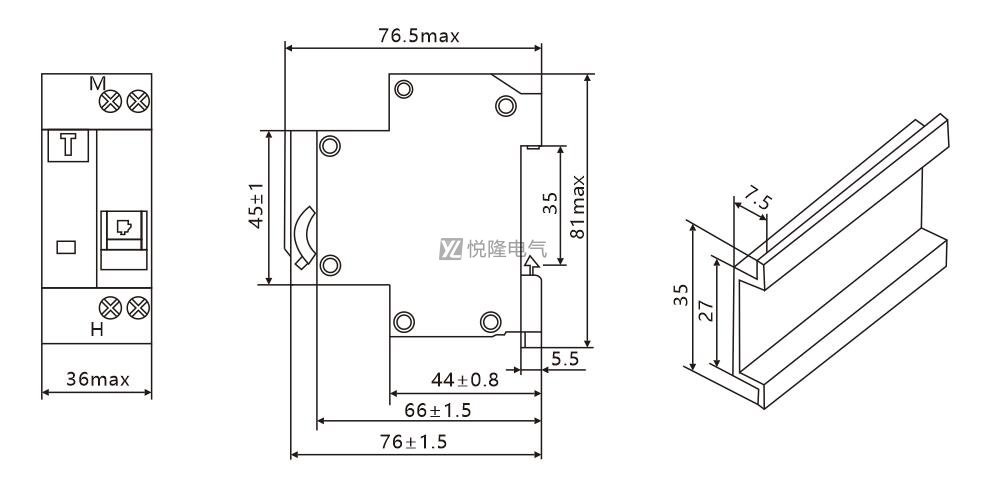

5. 產品采用導軌安裝，方便省時。
