RIVIQ1雙電源自動轉換裝置

RMQ1系列自動轉換開關是我公司利用微機控制技術開發研制的新一代自動轉換開關。該開關以NS系列、C65系列斷路器或負荷開關為執行元件，并配以機電一體化、帶機電雙重聯鎖的新型控制機構，特別適合用在不容許電源斷電的重要供電場所。為滿足現場需求，自動轉換開關可實現自投自復、自投不自復、互為備用三種不同的工作方式

● 三種可選工作方式
1、自投自復工作方式
2、互為備用工作方式
3、自投不自復工作方式
● 三種穩定工作位置
1、常用電源合、備用電源分
2、常用電源分、備用電源合
3、常用電源分、備用電源分
● 體積小、結構簡單、外形美觀、具備1A-630A規格，操作方便、使用壽命長，2極、3極、 4極開關均可提供。
● 開關切換驅動采用單電機驅動，結構簡單，切換可靠平穩、無噪音、沖擊力小。
● 開關帶有機電聯鎖保護，確保兩路電源可靠工作，互不干涉。
● 開關能帶負載自動切換，緊急時可采用手柄進行手動切換。
● 與其它公司同類產品相比的特色:
1、控制器保護熔斷器分?jǐn)嗄芰?0KA，提高了配電安全。
2、存手動與自動運行方式問加有聯鎖，保證自動情況下不可手動操作。
3、執行斷路器手柄折斷、觸頭粘接或負載故障(過載、短路)時自動轉換開關不切換，真正實現機電聯鎖。
4、MCB型自動轉換開關驅動機構擒縱由叉型改為凹型，解決了MCB加長手柄斷裂、MCB閉合不同步等故障，恢復了MCB速合、速斷的功能，有效提高了產品機械壽命。
5、提供接錯線保護、當用戶將電源零線與火線接反時，通過聲光進行報警，提高了設備的可靠性。

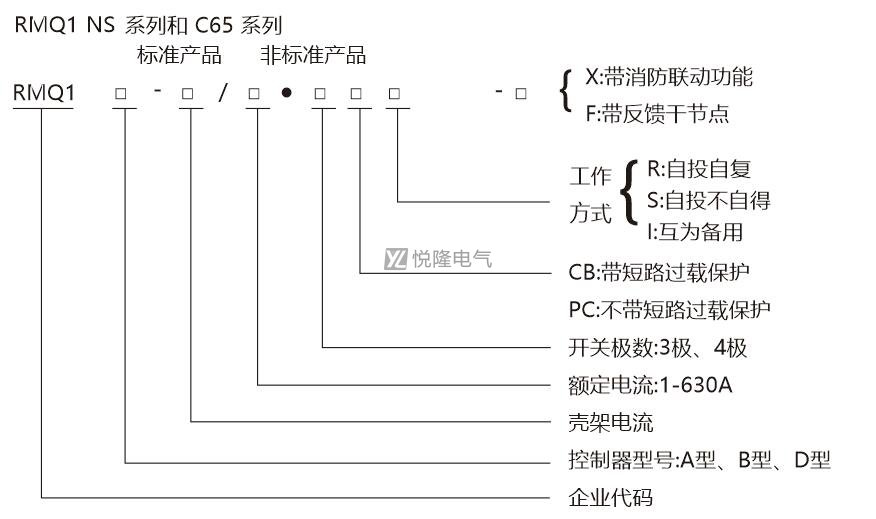

注：對非標產品需注明具體要求，如消防信號的形式(恒壓 DC24V/脈沖 DC24V/恒壓AC220V/脈沖AC 220V，不加標注時默認值為DC24V)，無源反饋信號的類型、數量(默認值為1組們置反饋信號)。如客戶對執行斷路器、脫扣器有特殊要求，需另加注明。

● 常規特性
◎ 符合標準
IEC60947-6-1:1998(1.2版)
低壓開關設備和控制設備自動轉換開關電器
低壓開關設備和控制設備第六部分自動轉換開關電器
GB14048.11-2002 低壓開關設備和控制設備自動轉換開關電器
◎ 防護等級 IP20
◎ 應用類別 AC-33B(CB級產品)／AC-23B(PC級產品)
◎ 使用的環境條件
1、安裝地點海拔不超過2000m
2、周圍空氣溫度-25℃至55℃，溫度為55℃時相對濕度小于95%
3、污染等級為Ⅲ級

● 電氣性能及功能
RMQ1自動轉換開關根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電源轉向另一個電源。它的功能取取決于其所配的控制器，控制器包括A型和B型，其具備的主要功能如表1所示。
