RIVIM1E塑料外殼式斷路器

RIVIM1E系列塑料外殼式斷路器(以下簡稱斷路器)，該斷路器具有體積小，分斷能力高、飛弧短、抗振動的特點。其額定絕緣電壓800V，適用于交流50Hz、額定工作電壓AC400V，額定電流至1250A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、短路和欠電壓等故障的損壞。亦能作線路的不頻繁轉換和電動機不頻繁啟動之用。斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。 該斷路器具有隔離功能。

RIVIM1E系列塑料外殼式斷路器具有三段保護功能，使用類別為B的斷路與連接在同一電路中的其它短路保護裝置在短路條件下具有可選擇性配合；本斷路器具有五種脫扣特性選擇，用戶可根據負載電流要求對脫扣器進行設置調整；電子脫扣器由斷路器自身提供能量，電流信號及控制電源來自安裝于斷路器內的電流互感器；消防專用具有過載不脫扣只報警功能，當負載電流過載運行時，斷路器不脫扣，輸出一個無源觸點，驅動相應的報警裝置；外形尺寸與RIVIM1系列塑料外殼式斷路器同規格相同，安裝具有互換性。

1、安裝地點的海拔高度不超過2000m。
2、周圍空氣溫度不超過+40℃，且其24h內的平均溫度值不超過+35℃，周圍空氣溫度的下限為-5℃。
3、最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生在產品上凝露應采取特殊的措施。
4、污染等級為3級。
5、斷路器主電路的安裝類別為Ⅲ類，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ。
6、使用類別為A或B。

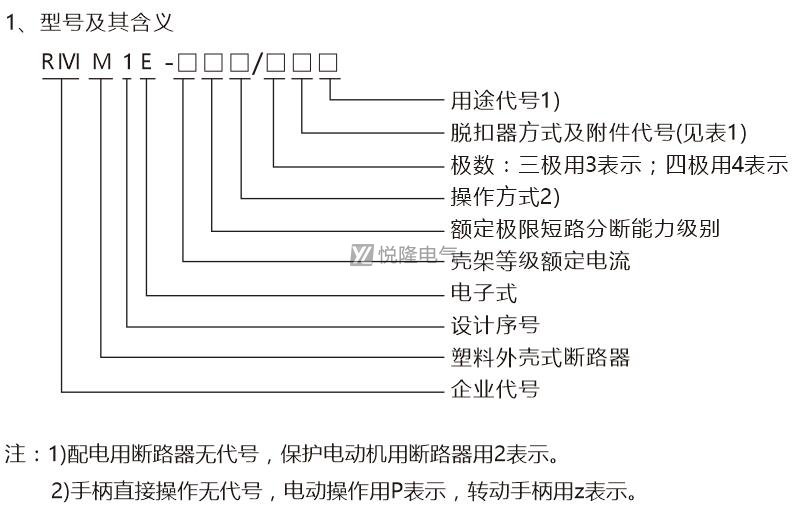

2、分類
a. 按額定極限短路分斷能力的高低，分為標準型(S)、高分斷型(H)兩種；
b. 按接線方式分為板前接線、板后接線、插入式三種；
c.按產品極數分為三極與四極兩種，四極產品的N極不裝過電流脫扣器，且N極與其它相極一起臺分；
d. 按附屬裝置分帶附屬裝置和不帶附屬裝置兩種：附屬裝置分內部裝置和外部裝置：內部裝置有分勵脫扣器、欠
電壓脫扣器、輔助觸頭、報警觸頭四種，外部裝置有轉動手柄操作機構、電動操作機構等。

附件名稱	附件代號	脫扣方式
無	300	電子脫扣器
報警觸頭	308
分勵脫扣器	310
輔助觸頭	320
欠電壓脫扣器	330
分勵脫扣器+輔助觸頭	340
分勵脫扣器+欠電壓脫扣器	350
二級輔助觸頭	360
輔助觸頭+欠電壓脫扣器	370
報警觸頭+分勵脫扣器	318
報警觸頭+輔助觸頭	328
欠電壓脫扣器+報警觸頭	338
輔助觸頭+報警觸頭+分勵脫扣器	348
兩組輔助觸頭+報警觸頭	368
欠電壓脫扣器+輔助觸頭+報警觸頭	378

注1、RIVIM1E-100、225附件只有308、310、320、330、328規格；
2、RIVIM1E-400三極附件只有308、310、320、330、328規格；
3、RIVIM1E-400四極附件無350、318、338、348、378規格；

注意：在整定時，撥碼開關一定要撥到位！
注：
1、過載長延時動作電流Ir1調整，根據斷路器不同的額定電流，可進行4-10檔調整；
2、長延時動作時間t1調整，可進行4檔調整；
3、短路短延時動作電流Ir2調整，可進9檔調整；
4、短延時動作時間t2調整，可進行4檔調整；
5、短路瞬時動作電流Ir3調整，可進行9檔調整；
6、預報警動作電流Ir0調整，可進行7檔調整。

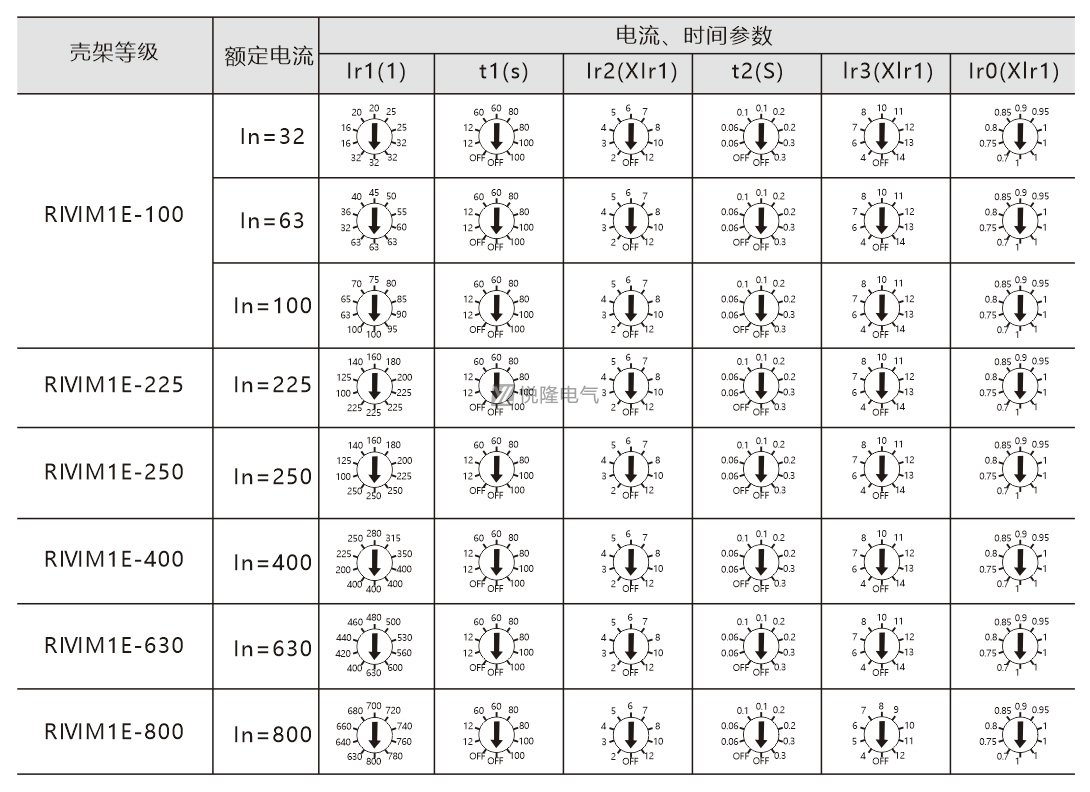

1、智能控制器的整定范圍見表2

整定項目		整定值范圍
過載長延時整定值	電流整定值lr1	(30~100)A,(100~250)A,(200~400)A,(400~630)A,(630~800)A,(800~1250)A
	時間整定值t1	(12、60、80、100)s
短路短延時整定值	電流整定值lr2	(2~12)In
	時間整定值t2	(0.06、0.1、0.2、0.3)s
短路瞬時整定值	電流整定值lr3	(4~14)In

斷路器的主要技術數據見表3

型號		RIVIM1E-100		RIVIM1E-250		RIVIM1E-400		RIVIM1E-630		RIVIM1E-800		RIVIM1E-1250
殼架電流Inm(A)		100		250		400		630		800		1250
分段能力		L	M	L	M	L	M	M	H	M	H	H
額定電流In(A)		63,80,100		225,250		300,400		500,630		700,800		1000,1250
極數		3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4	3,4
額定工作電壓Ue(V)		AC400
額定絕緣電壓Ui(V)		800
額定沖擊耐受電壓Uimp(V)		8000
額定極限短路分段能力Icu(kA)		50	85	50	85	65	100	65	100	65	100	80
額定運行短路分段能力Ics(kA)		35	50	35	50	42	65	42	62	42	62	50
額定短時耐受電流Icw/0.5s(kA)		-		-		5		8		10		15/1S
使用類別		A		A		B		B		B		B
飛弧距離		≤50		≤50		≤100		≤100		≤100
操作性能	通電(次)	1500		1000		1000		500		500		500
	不通電(次)	8500		7000		4000		3000		3000		3000

3、脫扣器的特性
a. 電子脫扣器特性
具有過載長延時反時限、短路短延時反時限、短路短延時定時限，短路瞬時動作等保護功能，可由用戶自行設定組成所需的保護特性。
b. 過載長延時反時限保護動作特性見表4。
c. 短路短延時保護動作特性見表5。
d. 短路瞬時保護動作特性見表6。

控制器類型	基本型		智能通訊型、編程通訊型、液晶型
電流	動作時間
1.05lr1	2小時內不動作
1.3lr1	≤1h動作
2lr1	Inm=100A、250A整定時間t1(s)	t1=(12、60、80、100)s	12s-100s(最大進步1s)
	Inm=400A、630A、800A整定時間t1(s)	t1=(12、60、80、100)s	12s-100s(最大進步1s)
熱記憶	30min，斷電可清除(該功能為智能通訊型和編程通訊型可選功能)

1. 動作時間符I²T1=(2Ir1)²t1(1.2Ir1≤I＜Ir2)；
2. 動作時間允許差為±20%；
3. 可返回時間不小于動作時間的70%。

短延時過電流保護特性

電流	動作時間
Ir2≤I＜1.5Ir2	反時限		I²T2=(1.5Ir2)²t2
1.5Ir2≤I＜Ir3	定時限	整定時間t2(s)	0.06	0.1	0.2	0.3
		允差	±0.02	±0.03	±0.04	±0.06
		可返回時間				0.21

注：反時限動作時間允差±20%。

短路瞬時保護動作特性

額定電流	100、225(250)	400、630	800
整定電流	Ir3=4、6、7、8、10、 11、12、13、14	Ir3=4、6、7、8、10、 11、12、13、14	Ir3=4、5、6、7、8、 9、10、11、12
動作特性	I≤0.85Ir3不動作 I≥1.15Ir3動作

4、附屬裝置的技術數據
a. 輔助觸頭和報警觸頭的額定值見表

分類	殼架等級額定電流 Inm(A)	約定發熱電流 Ith(A)	額定工作電流Ie(A)
			AC400V	DC220V
輔助觸頭	Inm≤400	3	0.3	0.15
	Inm≥400	3	0.4	0.15
報警觸頭	100≤Inm≤800	3	0.3	0.15

b. 控制電路脫扣器及電動機構的額定控制電源電壓(Us)和額定工作電壓(Ue)見表8

類型		額定電壓(V)
		AC50Hz		DC
脫扣器	分勵脫扣器	Us	220/380	110、220
	欠電壓脫扣器	Ue	220/380	-
電動機構		Us	220/380	110、220

c. 分勵脫扣器的外加電壓介于額定控制電源電壓70%~100%之間時，應可靠分斷斷路器。
d. 當電源電壓下降到欠電壓脫扣器額定工作電壓的70%~35%范圍之內，欠電壓脫扣器能可靠地分斷斷路器；當電
源電壓低于欠電壓脫扣器額定工作電壓的35%時，欠電壓脫扣器能防止斷路器閉合，當電源電壓高于欠電壓脫扣器
額定工作電壓的85%時，欠電壓脫扣器能保證斷路器可靠閉合。
e. 電動操作機構茌額定頻率下，電源電壓在85%~110%之間時，能可靠閉合斷路器。

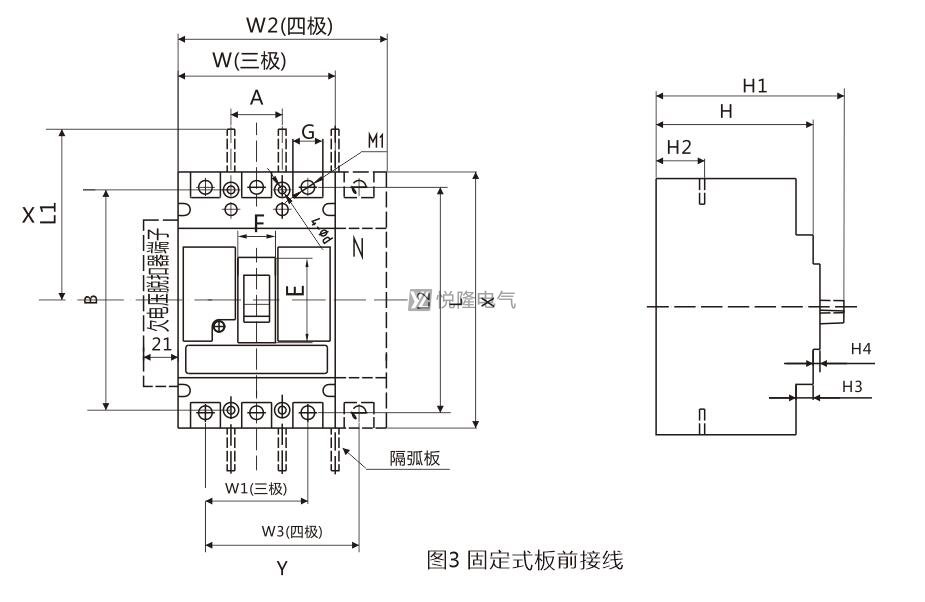

1、外形尺寸見圖3~圖6及表
(1)板前接線外形尺寸見圖3(x-x、Y-Y為三極斷路器中心)

型號		RIVIM1E-100	RIVIM1E-250	RIVIM1E-400	RIVIM1E-630	RIVIM1E-800
板前接線	W	92	107	150		210
	W1	60	70	96		140
	L	150	165	257		280
	L1	100	132	220		240
	L2	132	144	244		243
	H	93	90	107		116
	H1	112	110	147		155
	H2	29	24	38		46
	H3	12	5	9.5		15
	H4	4	4	6.5		5
	E	55	65	92		83
	F	25	25	68		68
	G	18	22	30		44
	W2	122	142	198		280
	W3	90	105	144		210
	M1	M8	M8	M10	M10	M12

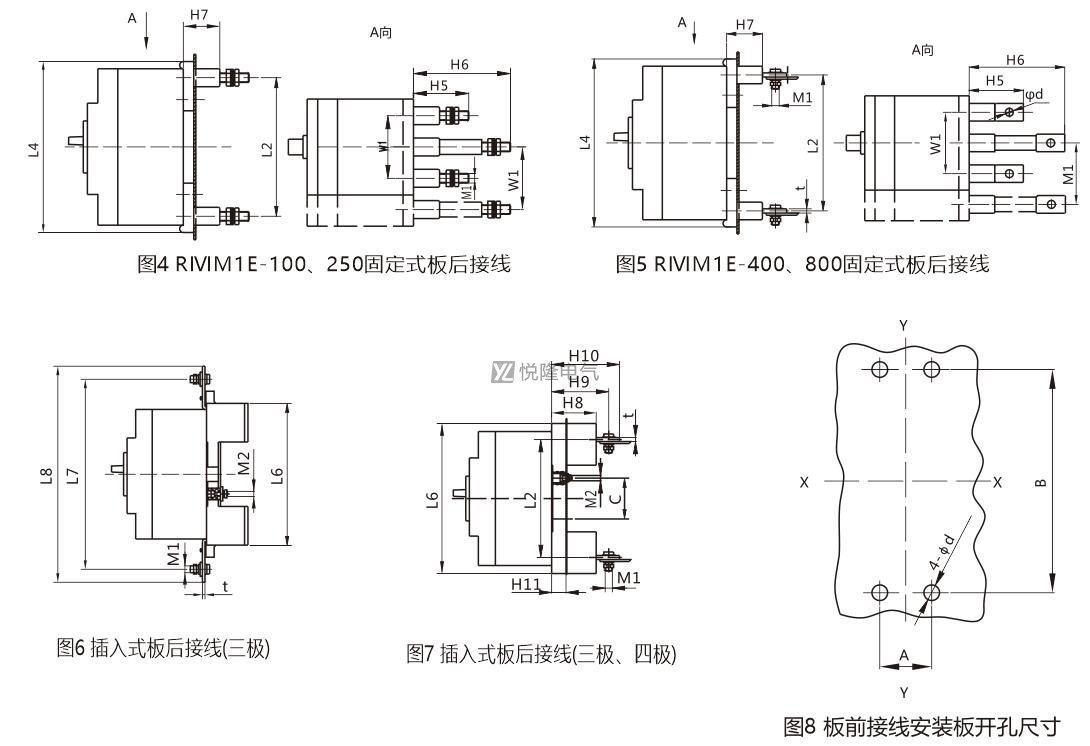

(2)板后接線外形尺寸見圖4圖5
(3)插入式板前接線外形尺寸見圖6
(4)插入式板后接線外形尺寸見圖7

型號		RIVIM1E-100	RIVIM1E-250	RIVIM1E-400	RIVIM1E-630	RIVIM1E-800
板后接線	L4	164	173	267		295
	H5	53	55	68		84
	H6	93	100	128		-
	H7	35	35	37		37
	M1	M8	M8	M10	M10	M12
	d	-	8.5	10.5		13
	t	-	-	8.5		16
插入式接線	L6	168	183	279		296
	H8	50	50	60		61
	H9	64	72	84		97
	H10	76	87	107		148
	H11	18	18	21		16
	M1	M8	M8	M10	M10	M12
	M2	M6	M6	M6	M8	M8
	L7	220	252	357		-
	L8	250	276	387		-

2、安裝板開孔尺寸
(1)板前接線安裝板開孔尺寸見圖8(X-X、Y-Y為三極斷路器中心)

型號		RIVIM1E-100		RIVIM1E-250		RIVIM1E-400		RIVIM1E-630		RIVIM1E-800
極數		3	4	3	4	3	4	3	4	3
安裝板開孔 尺寸	A	30		35		44		70		70
	B	129		126		194		243		303
	d	4.5		4.5		7		7		7

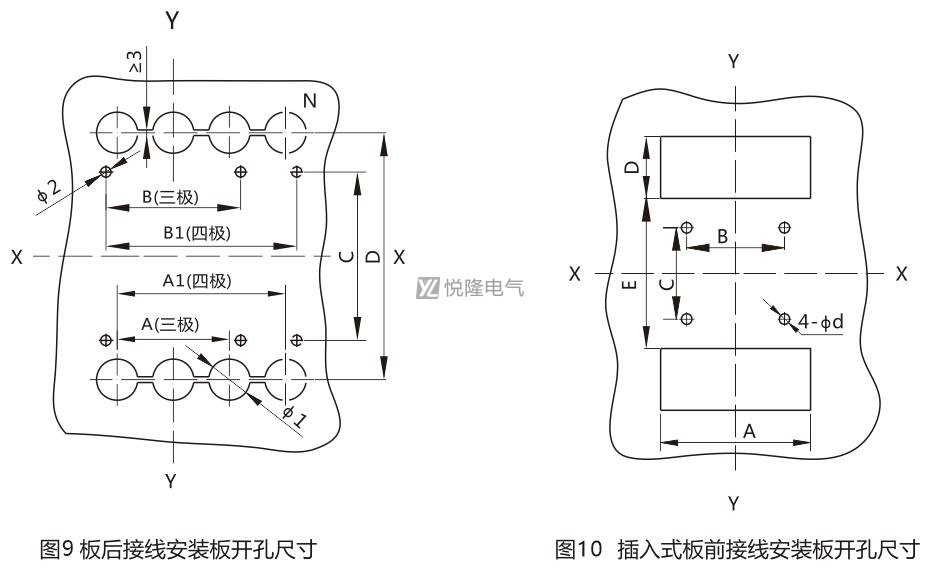

(2)板后接線安裝板開孔尺寸見圖9(X-X、Y-Y為三極斷路器中心)

型號		RIVIM1E-100		RIVIM1E-250		RIVIM1E-400		RIVIM1E-630		RIVIM1E-800
極數		3	4	3	4	3	4	3	4	3	4
安裝板開孔 尺寸	A	60	-	70	-	96	-			140	-
	A1	-	90	-	105	-	144			-	210
	B	72	-	87	-	124	-			178	-
	B1	-	102	-	122	-	172			-	248
	C	90		93		164				158
	D	132		144		224				243
	Φ1	22		24		32				48
	Φ2	5.5		5.5		6.5				7

型號		RIVIM1E-100	RIVIM1E-250	RIVIM1E-400
極數		3	3	3
安裝板開孔 尺寸	A	92	107	150
	B	60	70	60
	C	56	54	129
	D	38	63.2	62
	E	92	94	109
	d	6.5	6.5	8.5

(4)插入式板后接線安裝板開孔尺寸圖10(X-X、Y-Y為三極斷路器中心)

型號		RIVIM1E-100		RIVIM1E-250		RIVIM1E-400		RIVIM1E-630		RIVIM1E-800
極數		3	4	3	4	3	4	3	4	3	4
安裝板開孔 尺寸	A	94	-	110	-	152	-			215	-
	A1	-	125	-	145	-	200			-	283
	B	60	-	70	-	60	-			140	-
	B1	-	90	-	105	-	108			-	210
	C	56		54		129				143
	D	48		58		65				65
	E	90		88		166				183
	d	6.5		6.5		8.5				10
