RIVIM1塑殼斷路器

RIVIM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一，其額定絕緣電壓為800V(RIVIM1-63為500V)，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力(Icu)的高低，分為S型(標準型)、H型(高分斷型)兩類。該斷路器具有體積小、分斷能力高，飛弧距離短、抗振動等特點，是陸地及船舶使用的理想產品。
本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)
本斷路器不能倒進線，即只可1、3、5接電源線，2、4、6接負載線。
本斷路器具有隔離功能，符號標示為： 。
本產品符合IEC60947-2、GB14048.2標準。

● 按產品極數分為二極(100A、225A)、三極與四極。
四極產品中中性極(N極)的型式分四種：
A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
C型：N極安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。
● 按額定電流分：
RIVIM1-63為(6)、10、16、20、25、32、40、50、63A九級(6A規格無過載保護)；
RIVIM1-100為(10)、16、20、25、32、40、50、63、80、100A十級；
RIVIM1-225為100、125、140、160、180、200、225A七級；
RIVIM1-250為250一級；
RIVIM1-400為225、250、315、350、400A五級；
RIVIM1-630為400、500、630A三級；
RIVIM1-800為630、700、800A三級； [帶( )為不推薦規格]
RIVIM1-1250為800、1000、1250A三級。

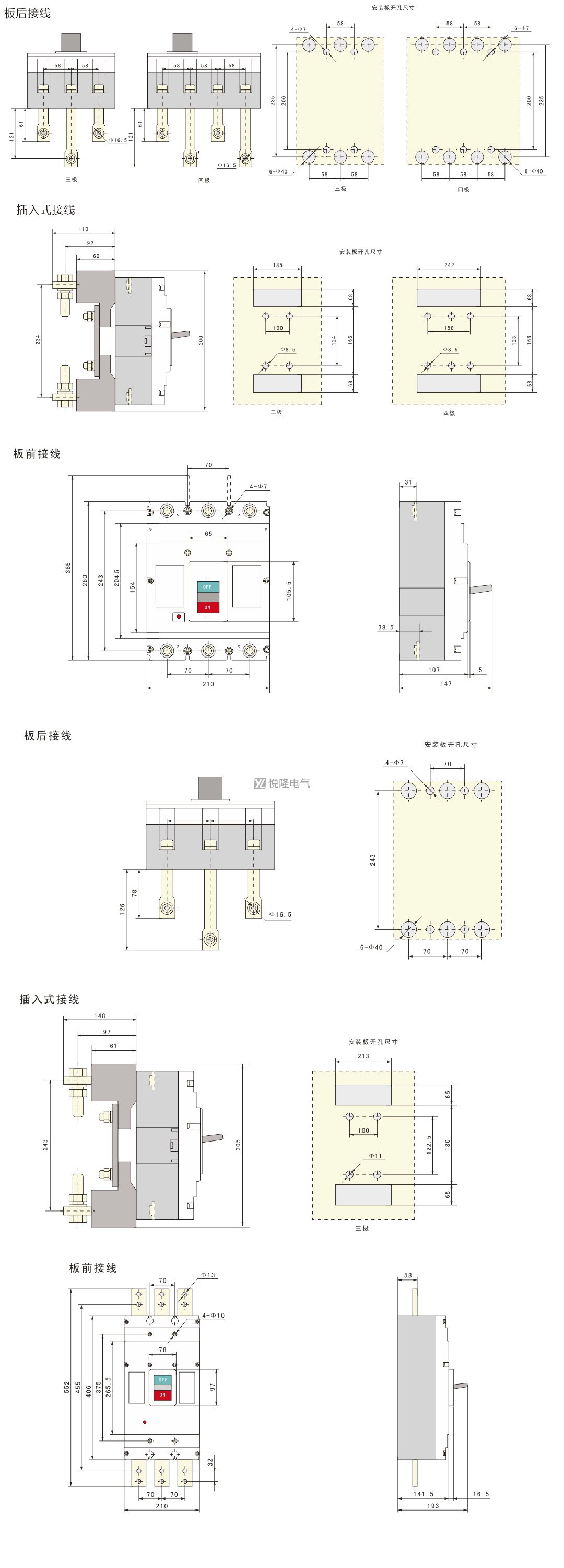

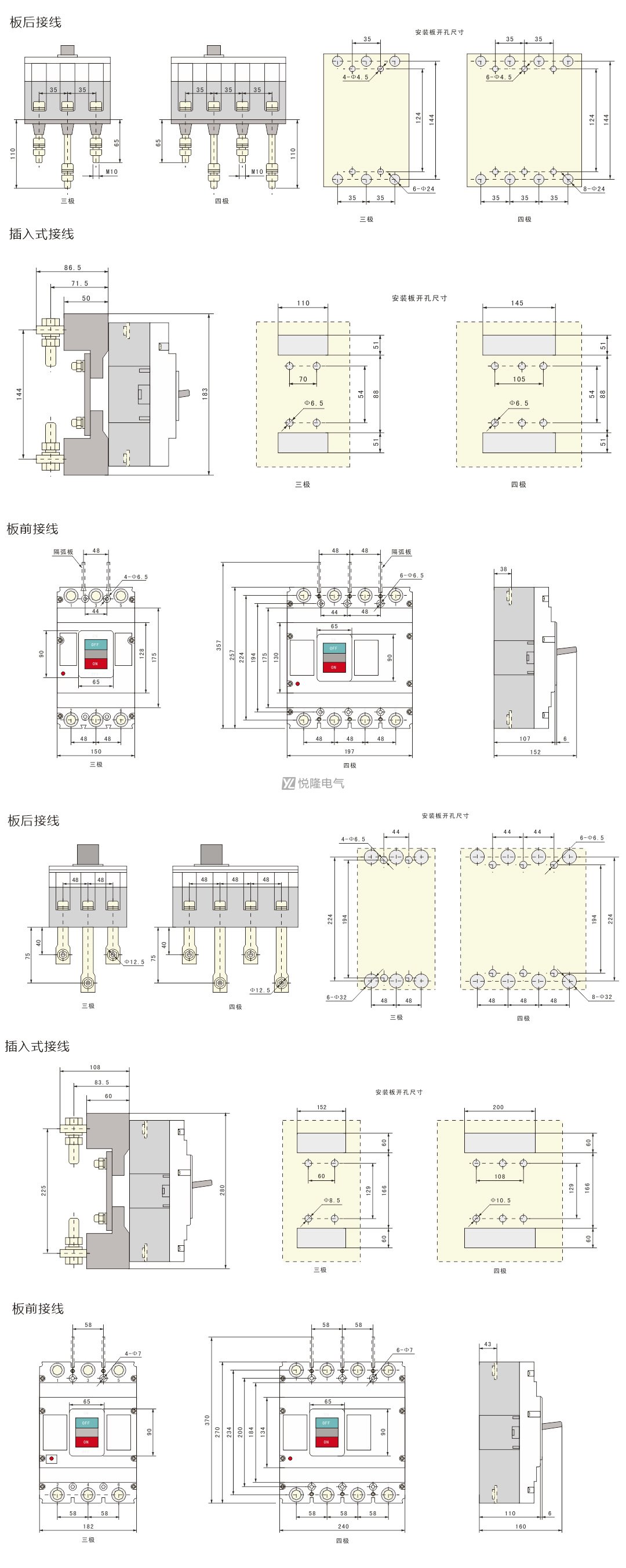

按接線方式分為板前接線、板后接線、插入式接線三種。
按過電流脫扣器型式分熱動-電磁(復式)型、電磁(瞬時)型兩種。
按斷路器有無附件分帶附件和不帶附件兩種。

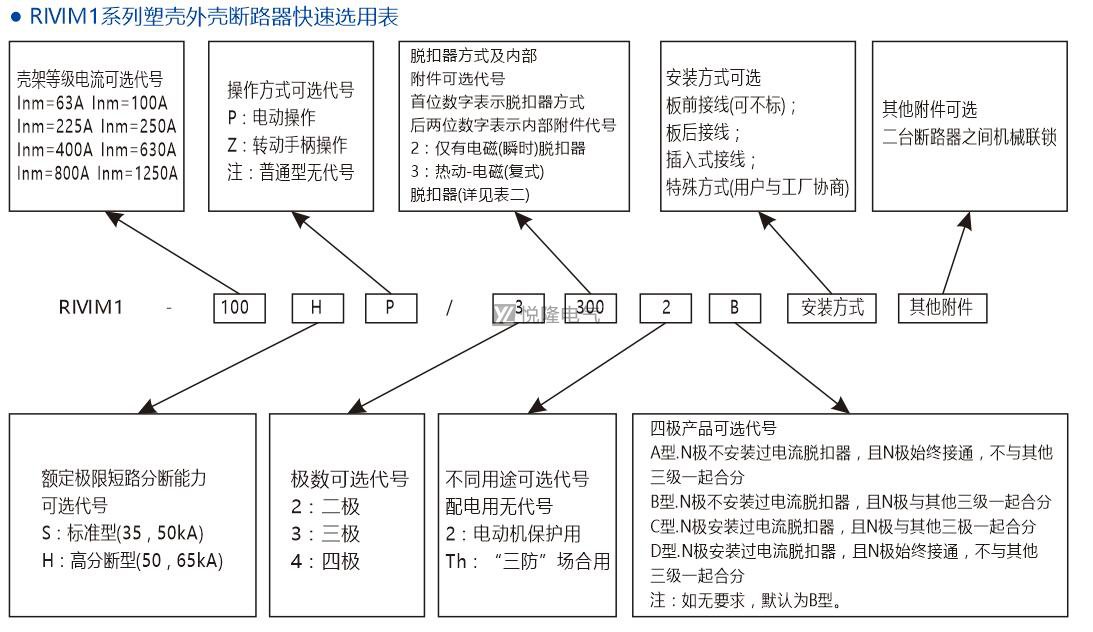

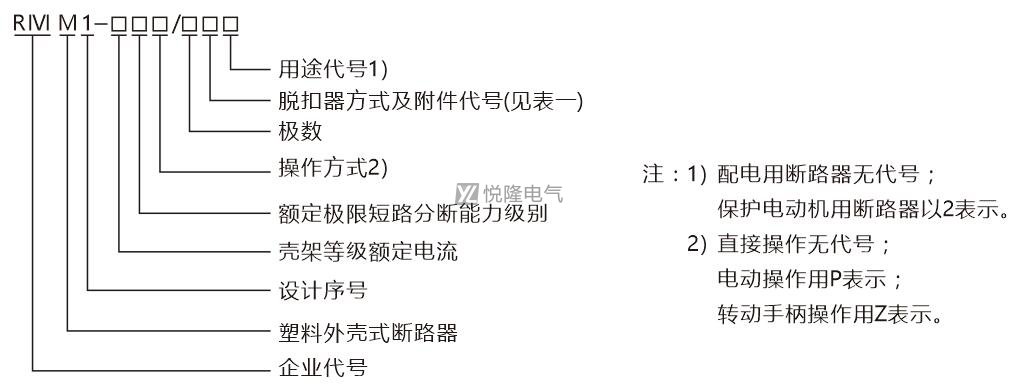

1. 如訂RIVIM1-100H三極，電動機保護用，額定電流為80A并帶分勵脫扣器、輔助觸頭，板前接線且要求兩臺帶機械聯鎖機構。即寫為訂RIVIM1-100H/33402 In=80A，板前接線2臺機械聯鎖，脫扣器線圈電壓：AC230V。
2. 如訂RIVIM1-225四極，配電用，額定電流為180A并帶電動操機構及分勵脫扣器，N極安裝過電流脫扣器，且N極與其它三極一起合分形式，板后接線10臺，即寫為訂RIVIM1-225P/4310 C型，In=180A板后接線10臺，電操電壓：AC230V，脫扣器線圈電壓：AC230V。

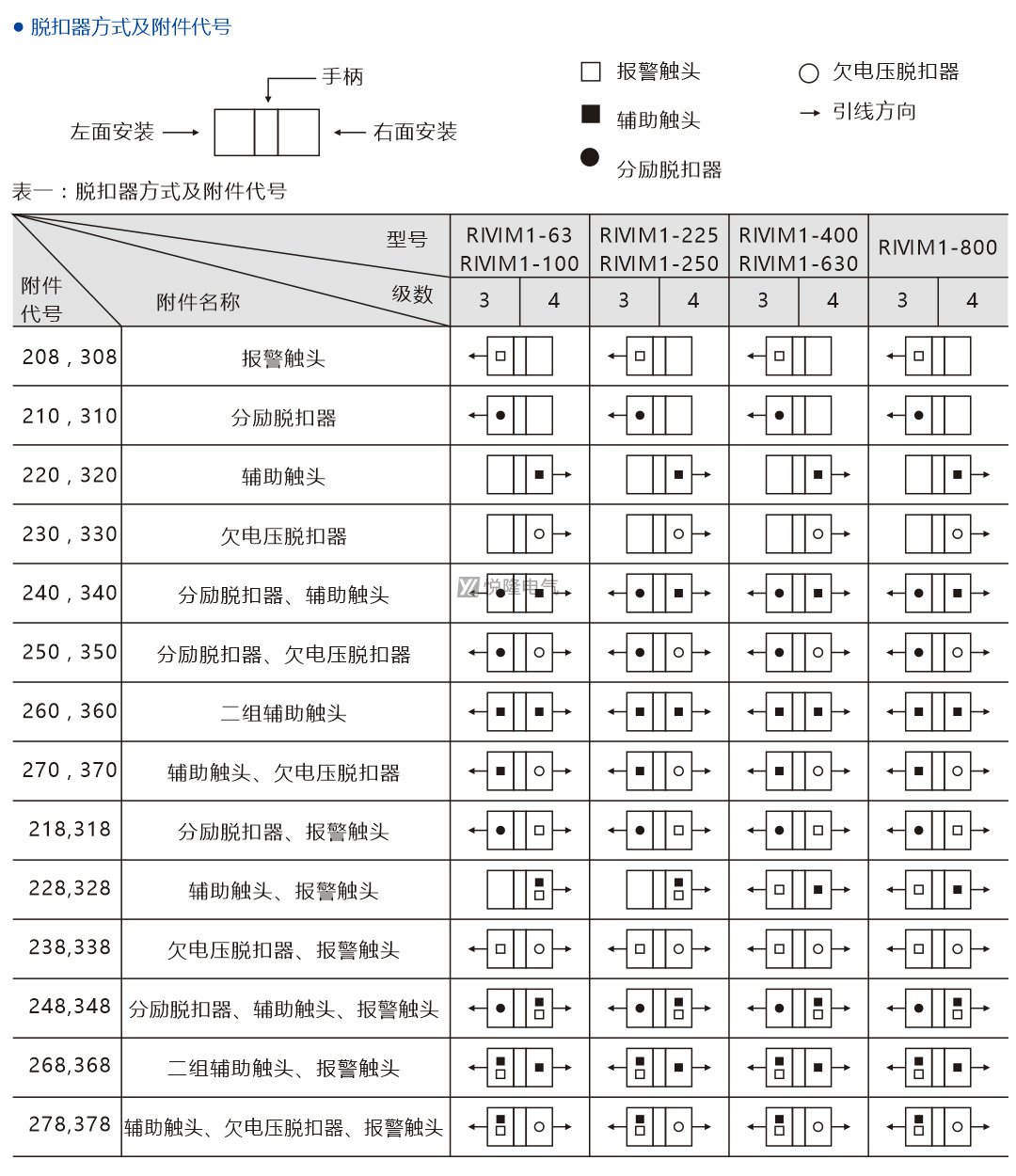

※ 注：1.200：表示僅有電磁脫扣器的斷路器本體，300：表示帶有熱動一電磁脫扣器的斷路器本體；000：不帶脫扣器及表中附件的斷路器本體。
2. 對RIVIM1-100、225、250二極產品有210、310、220、320、230、330，對RIVIM1-100、225、250四極斷路器無218、318、248、348，N極為A型和D型時無240、340、260、360、268、368。3.對RIVIM1-400、630及RIVIM1-800，其中220、230、240、340、270、370 規格中輔助觸頭可供二對觸頭(既二常開、二常閉)。

海拔高度2000m及以下；
周圍介質溫度不高于+40℃(對船用產品為+45℃)
和不低于-5℃；
污染等級3；
能耐受潮濕空氣的影響；
能耐受鹽霧、油霧的影響；
能耐受霉菌的影響；
最大傾斜度為±22.5°；
在受到船舶正常振動時能可靠工作；
在受到地震情況下(4g)能可靠工作；
在無爆炸危險的介質中，且介質無足以腐蝕金屬
和破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。

● 斷路器熱電磁式脫扣器具有反時限特性；電磁脫扣器為瞬時動作，特性見表三(配電用)及表四(保護電動機用)
表三：斷路器動作特性(配電保護用)

脫扣器 額定電流 (A)	熱磁式脫扣器環境溫度 (陸用+40℃/船用+45℃)		電磁脫扣器 動作電流 (A)
	1.05In(冷態) 不動作時間	1.30In(熱態) 動作時間
In≤63	≥1	＜1	10In±20%
In＞63	≥2	＜2
630＜In≤1250	≥2	＜2	5In±20% 10In±20%

● 斷路器主要技術參數

型號	殼架等 級額定 電流(A)	額定電流(A)	額定絕緣 電壓(V)	額定極限短路分斷 能力Icu(kA)		額定極限運行分斷 能力Icu(kA)		飛弧距離 (mm)
				400V	690V	400V	690V
RIVIM1-63S	63	(6)、10、16、 20、25、32、 40、50、63	500V	35	/	22	/	≤50
RIVIM1-63H				50	/	35	/
RIVIM1-100S	100	10、16、20、 25、32、40、 50、63、80、100	800V	35	8	22	4
RIVIM1-100H				50	10	35	5
RIVIM1-225S	225	100、125、140、 160、180、200、 225	800V	35	8	22	4
RIVIM1-?225H				50	10	35	5
RIVIM1-?250S	250	250	800V	35	8	22	4
RIVIM1-250H				50	10	35	5
RIVIM1-400S	400	225、250、315、 350、400	800V	50	10	35	5	≤100
RIVIM1-400H				65	10	35	5
RIVIM1-630S	630	400、500、630	800V	50	10	35	5
RIVIM1-630H				65	10	35	5
RIVIM1-800H	800	630、700、800	800V	65	10	35	5
RIVIM1-1250H	1250	800、1000、1250	800V	80	25	42.5	12.5

注：RIVIM1-63型中6A無過載保護。

● 連接導線的截面積與相適應的額定電流(見表六)

額定電流值 (A)	10	16,20	25	32	40,50	63	80	100	125	160	180,200,225	250	315	400
導線截面積 (mm²)	1.5	2.5	4	6	10	16	25	35	50	70	95	120	185	240

額定電流值(A)	電纜		銅排
	截面積(mm²)	數量	尺寸	數量
500	150	2	30x5	2
630	185	2	40x5	2
700,800	200	2	40x5	2

● 功率耗損(見表七)

型號	三極總功率損耗(VA)
	通電電流(A)	板前、板后接線	插入式接線
RIVIM1-63(S、H) 直熱式(10~25A)	25	25	32
RIVIM1-100(S、H) 直熱式(10~25A)	25	40	45
RIVIM1-63(S、H) 間熱式(32~63A)	63	20	24
RIVIM1-100(S、H) 間熱式(32~63A)	100	35	40
RIVIM1-225(S、H)	225	62	70
RIVIM1-250(S、H)	250	75	90
RIVIM1-400(S、H)	400	115	125
RIVIM1-630(S、H)	630	187	200
RIVIM1-800(S、H)	800	262	-

● 環境溫度變化的降容系數(見表八)

溫度	+40℃ (船用+45℃)	+45℃ (船用+50℃)	+50℃ (船用+55℃)	+55℃ (船用+55℃)	+60℃ (船用+55℃)
系數	降容系數	降容系數	降容系數	降容系數	降容系數
RIVIM1-63(S、H)	1In	0.94In	0.88In	0.80In	0.72In
RIVIM1-100(S、H)	1In	0.94In	0.89In	0.84In	0.76In
RIVIM1-225(S、H)	1In	0.94In	0.93In	0.90In	0.86In
RIVIM1-250(S、H)	1In	0.94In	0.91In	0.87In	0.82In
RIVIM1-400(S、H)	1In	0.94In	0.87In	0.81In	0.73In
RIVIM1-630(S、H)	1In	0.94In	0.88In	0.83In	0.76In
RIVIM1-800(S、H)	1In	0.94In	0.83In	0.79In	0.76In

● 斷路器的內部附件
根據用戶需要斷路器附件可直接引出接線或加裝引出接線端子排，本公司基本配置為引出接線端子排。
1. 欠電壓脫扣器按工作電壓分兩種：
A型：AC230V 50Hz；
B型：AC400V 50Hz。

欠電壓脫扣器功率

配用斷路器	欠電壓脫扣器功率(VA)
	AC230V	AC400V
RIVIM1-63	3.5	3.3
RIVIM1-100	2.6	3.3
RIVIM1-225	3.8	3.3
RIVIM1-400	3.7	2.7
RIVIM1-630	2.3	2.7
RIVIM1-800	2.5	2.8

在額定工作電壓的35%~70%時，欠電壓脫扣器應可靠使斷路器脫扣。
在額定工作電壓的85%~110%時，欠電壓脫扣器應保證斷路器能合閘：在額定工作電壓低于35%時，欠電壓脫扣
器應防止斷路器合閘。
敬告：欠電壓脫扣器必須先通電，斷路器才能再扣及合閘。否則將損壞斷路器!

2. 分勵脫扣器

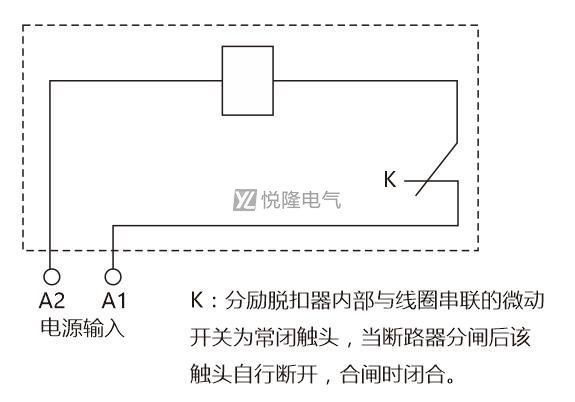

接線圖(虛框內為開關內部附件)

電壓規格：AC50Hz，230V或400V，DC220V或24V(注：DC24V為不推薦規格)。
在額定控制電源電壓的70~110%之間時，分勵脫扣器應可靠使斷路器脫扣。
注：DC24V分勵脫扣器工作瞬間電流達到5A以上，當線路中此型號分勵脫扣器較多時，勢必造成線路壓降
過大或24V電源設備過載。導致分勵脫扣器上端電壓低于標準工作電壓要求，不能可靠斷開斷路器。

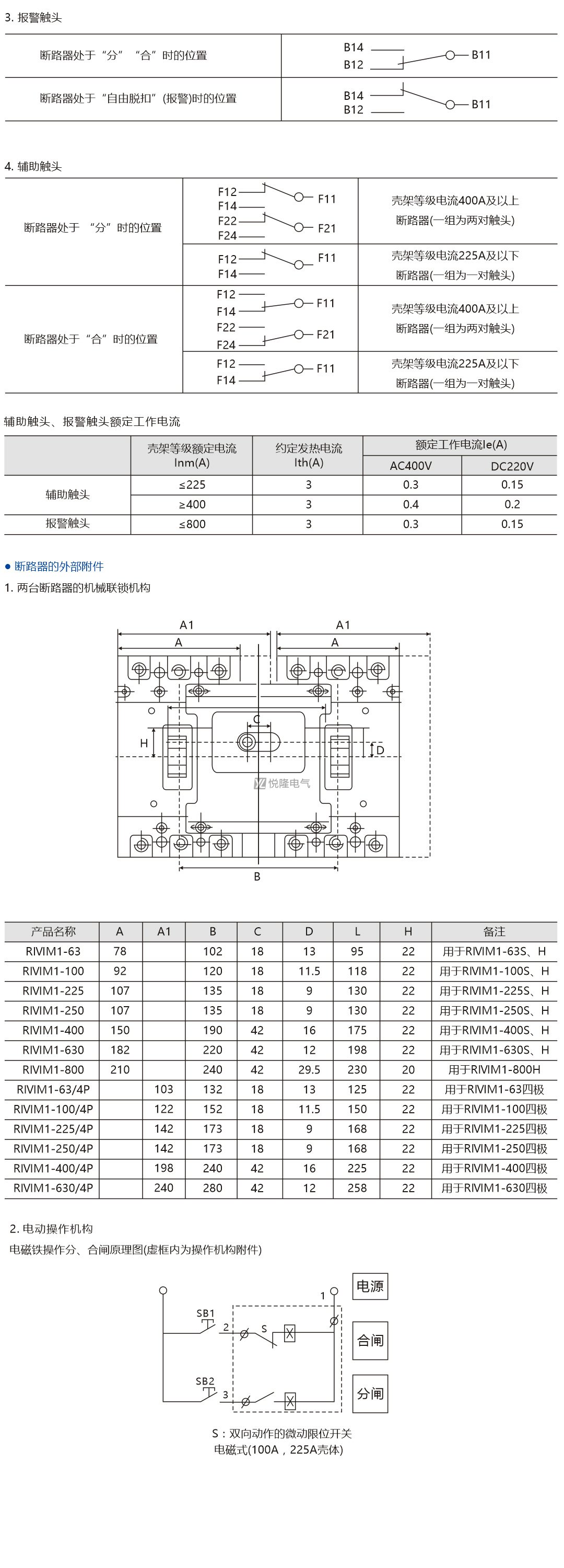

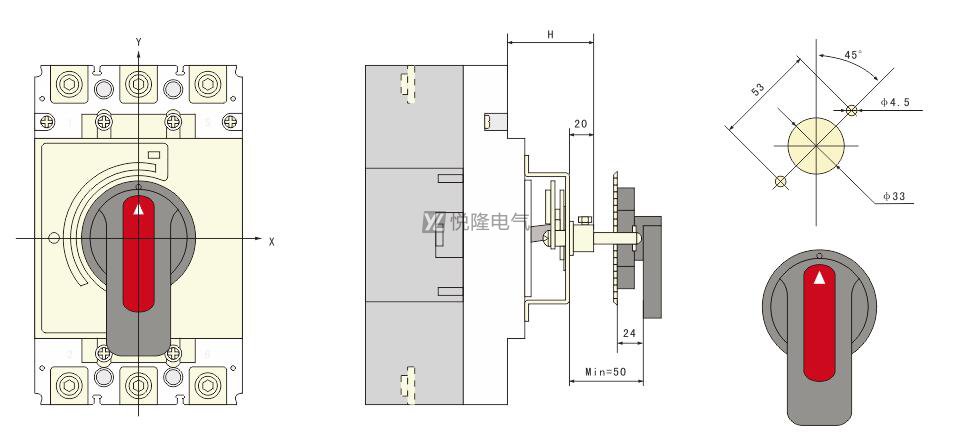

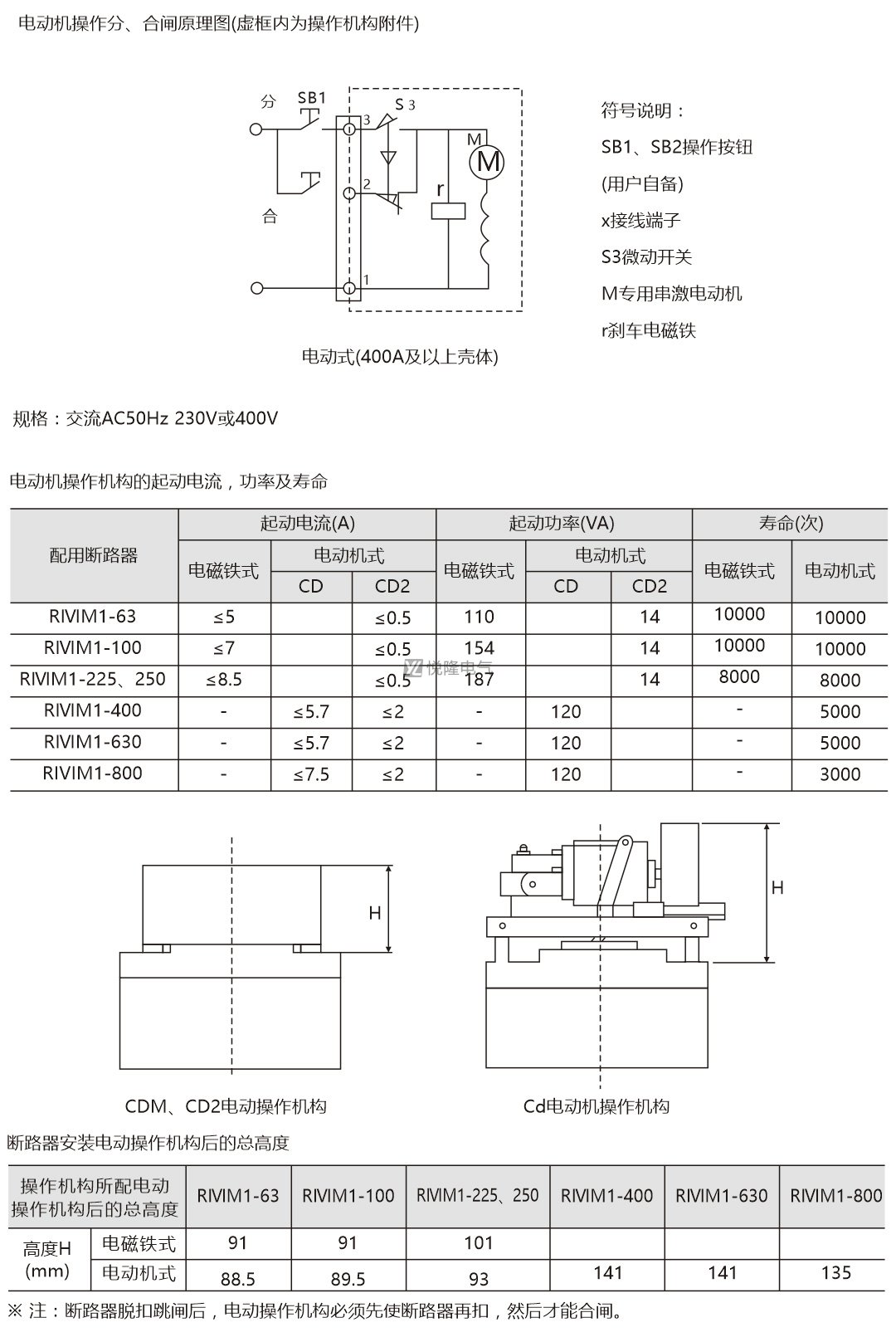

3. 轉動手柄操作機構
特點：該操作機構采用獨特的設計和傳動結構，通過旋轉手柄實現塑殼斷路器的分斷、閉合和再扣。操作靈活、平穩、操作力小、安裝方便、不必調整，機構的整體性能和質量均優于其它同類產品，同時，該機構配套提供旋轉式手柄。為滿足不同用戶使用要求，本公司可提供CS1系列、CS2系列及CZ系列操作機構供用戶選用(三極產品及四極產品通用)
用途：本機構專用于RIVIM1系列塑殼斷路器，通過旋轉手柄實現抽屜柜、配電柜、動力箱等在面板上操作的要求，并保證斷路器處于閉合時柜體門板不能開啟(即與門聯鎖)。

● 使用與維護
斷路器各種特性及附件本公司已整定，用戶在使用中不可隨意調節。斷路器手柄可以處在三個位置，分別表示閉合 、斷開、脫扣三種狀態，當手柄處于脫扣位置時，應向后扳動手柄，使斷路器再扣然后合閘。
