DW15萬能式斷路器

DW15系列萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定電流200A至4000A，額定工作電壓380V至1140V的配電網絡中，該斷路器主要在配電網絡中用來分配電能保護線路及電源設備的過載、欠電壓和短路保護之用。
在正常條件下，斷路器可作為線路的不頻繁轉換及電動機不頻繁起動之用。
本產品符合GB14048.2標準。

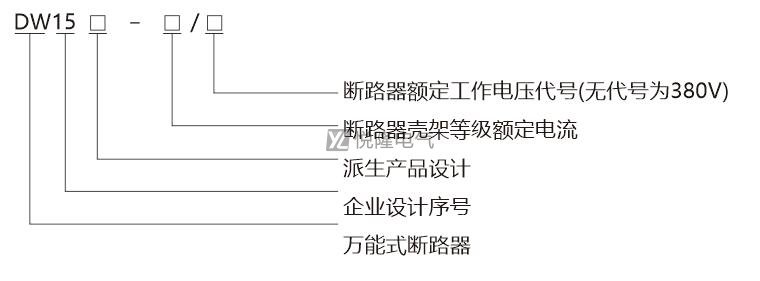

● 按使用類別分
A類(非選擇型，具有過電流二段保護特性)。
● 按傳動裝置分
a. 正面手柄直接傳動；
b. 電動機傳動。
注：除非用戶特殊要求，正常供貨具備a、b兩種功能。
● 按脫扣器種類分
a. 具有過電流脫扣器和分勵脫扣器；
b. 具有過電流脫扣器、欠電壓瞬時脫扣器；
c. 具有過電流脫扣器、分勵脫扣器和欠電壓瞬時脫扣器。
● 按過電流保護種類分
a. 過載及短路均瞬時動作(電磁式)；
b. 過載長延時及短路瞬時動作(熱-電磁式)；
注：用戶不需要過電流脫扣器時，可協商供貨。
● 按欠電壓保護種類分
a. 瞬時動作；
b. 延時動作。
● 按是否有預儲能分
a. 無預儲能(儲能及閉合操作一次完成)；
b. 有預儲能(儲能及閉合操作二次完成)。
● 按進出線方式分
a. 板前進出線(垂直進出線)；
b. 板后進出線(水平進出線)；
c. 板前進線、板后出線(垂直進線、水平出線)；
d. 板前出線、板后進線(垂直出線、水平進線)。



1、周圍空氣溫度為-5℃～+40℃且24h內的平均值不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為90％，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級為3級。
5、斷路器主電路安裝類別lV。輔助電路安裝類別除欠電壓脫扣器線圈，安裝類別跟斷路器主電路相同外，其余均為安裝類別III。

1、本系列產品的額定絕緣電壓等于相應的額定工作電壓值。
2、斷路器的主要參數

殼架等級額定電流lnm(A)		630			1600		2500	4000
約定發熱電流lth(A)		200	400	630	1000	1600	2500	4000
極數		3	3	3	3	3	3	3
斷路器額定ln(A)	熱-電磁式	200	315、400	315、400、630	630、800、10000	1250、1600	1600、2000、2500	2500、3000、4000
額定極限短路分?jǐn)嗄芰cu(KA)	AC380V	30	30	30	40	40	60	80
額定運行短路分?jǐn)嗄芰cu(KA)	AC380V	30	30	30	30	30	40	50
斷路器機械壽命(次)		10000	10000	10000	5000	5000	5000	4000
電壽命1ln,1Ue(次)		1000	1000	1000	500	500	500	500
AC380V保護電動機壽命AC-3(次)		2000	2000	2000
操作頻率(次/h)		60	60	60	20	20	20	10
飛弧距離		280	280	280	350	350	350	400
操作力臂		90	90	90	250	250	250	250
操作力(N)		200	200	200	350	350	350	350

注：
a.額定斷路分?jǐn)嗄芰?，Inm≤630為上進線，Inm＞630為上、下進線相同。
b.斷路器的基本參數DW15C-200、400、630與DW15-200、400、630相同。

3、斷路器的脫扣器，釋能電磁鐵線圈及控制箱的額定電壓

類型		額定電壓
		交流50Hz		直流
脫扣器	分勵脫扣器	Us	127、220、380	110、220
	欠電壓脫扣器	Us	127、220、380	--
閉合裝置	操作機構釋能電磁鐵	Us	220、380	110、220
	操作電磁鐵控制箱	Us	127、220、380
	電動機	Us	220、380

注：
a.127規格的礦用。
b.如需要Us為660V規格的操作電磁鐵控制箱，由用戶與制造廠協議供貨。

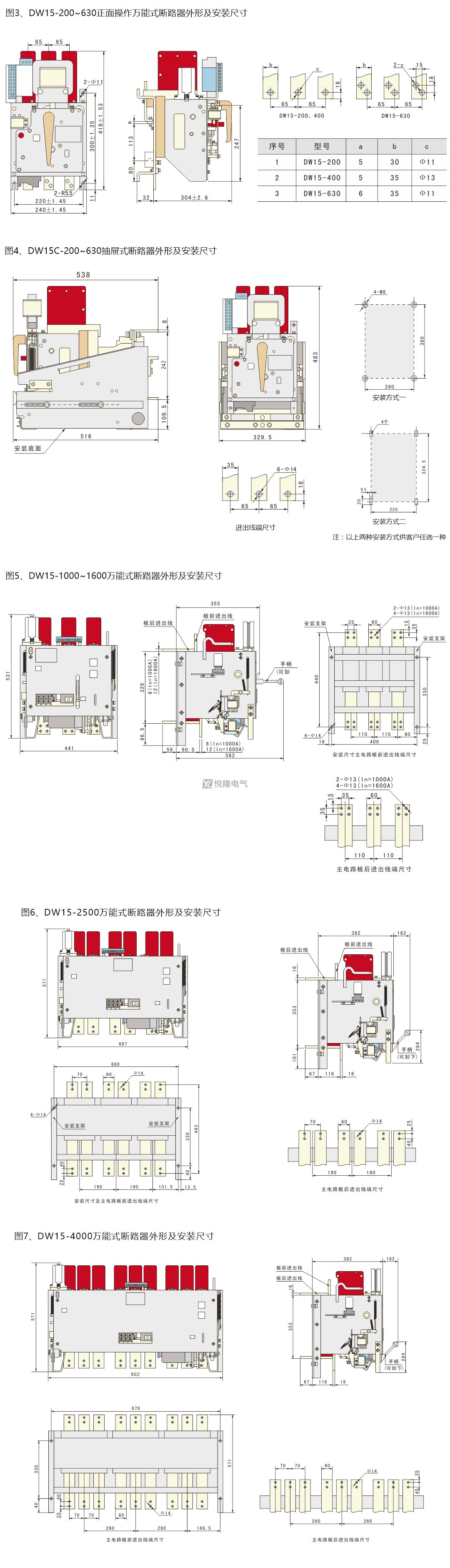

1、DW15-200、400、630萬能式斷路器

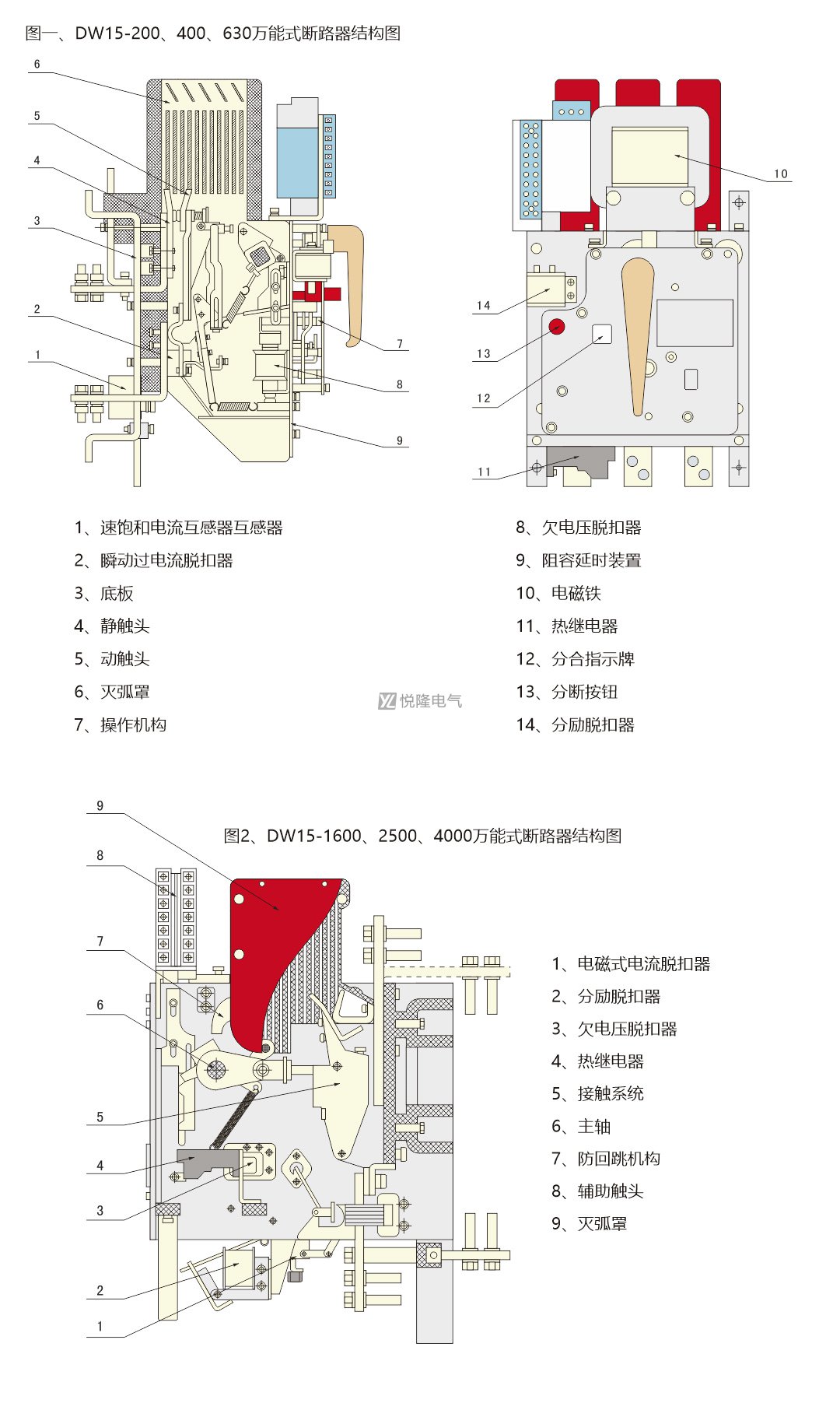

該斷路器為立體面布置形式，觸頭系統、快速電磁鐵、左右側面板均安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面。有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器套在下母線上。欠電壓延時裝置、熱繼電器分別在下方。該產品結構圖見1。
2、DW15-1600、2500、4000萬能式斷路器
該斷路器為立體式布置形式、觸頭系統，操作機構均安裝在鐵制框架上。上部有滅弧系統，右面裝有操作機構。有“通”、“斷”指示及手動“合”“分”按鈕。左側面裝有分勵脫扣器、欠電壓脫扣器。速飽和電流互感器套在下母線上。欠電壓延時裝置、熱繼電器分別裝在下方。該產品結構圖見圖2。
3、DW15C-200、400、630抽屜式斷路器
該產品由斷路器本體(經改裝的DW15)和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭，接地觸頭支撐導軌等。抽屜座左右側板、鋁支架、隔離觸座、二次回路靜觸頭、滑架等組成。正下方有操作手柄、螺桿等組成推拉操作機構。
