RMW1(DW60型)智能型萬能式斷路器

RMW1（DW60）系列智能型萬能式斷路器(以下簡稱斷路器)，具有結構緊湊、體積小、可靠性高、零飛弧等特點。斷路器的額定絕緣電壓690V，適用于交流50Hz、額定工作電壓400V，額定電流200A-1250A，主要用于配電網絡中，用來分配電能、保護電路和電源設備免受過載、欠電壓、短路、單相接地等故障的危害，具備了多種智能保護功能?？蓽?zhǔn)確地實現選擇性保護，避免不必要的停電，提高供電可靠性。在正常條件下630A以下也可以作為線路的不頻繁轉換之用，而且具備了隔離功能。斷路器的技術性能符合GB14048.2。
《低壓開關設備和控制設備低壓斷路器》及IEC60947-2《低壓開關設備及控制設備第二部分 低壓斷路器》等標準。

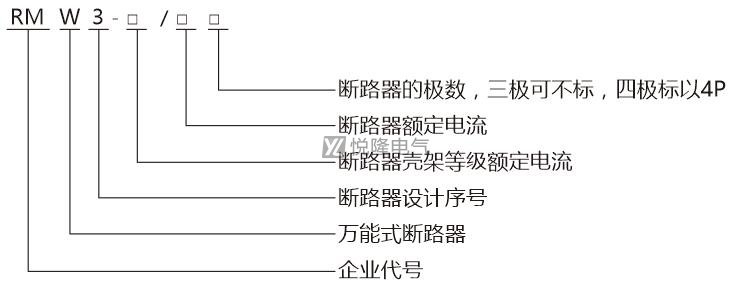

● 分類
按使用類別分：A類(非選擇性),B類(選擇性)；
按操作機構的控制方式分：電動機儲能操作，手動儲能操作；
按是否有單相接地保護分：不帶單相接地保護，帶單相接地保護；
按安裝方式分：固定式，抽屜式；
按脫扣器種類分：智能型脫扣器，分勵脫扣器，欠電壓瞬時(或延時)脫扣器
按極數分：三極，四極；

● 智能控制器性能
1、具有過載長延時反時限、短延時定時限、瞬時功能。用戶可自行設定組成需要的保護特性；
2、單相接地保護功能
3、報警功能：過載報警；
4、自檢功能：過熱保護和微機自診斷；
5、試驗功能：試驗脫扣器的動作。

● 周圍空氣溫度
上限值不超過+40℃；下限值不低于-5℃；24h內的平均值不超過+35℃。
注：
① 下限值為-10℃或-25℃的工作條件，在訂貨時用戶應向制造廠申明。
② 上限值超過+40℃或下限值低于-25℃的工作條件用戶應與制造廠協商。

● 海拔
安裝地點的海拔一般不超過2000米。
注：海拔如超過2000米，用戶應與制造廠協商。

● 大氣條件
最高溫度為+40℃時，空氣的相對濕度不超過50％，在較低的溫度下可以允許有較高的相對濕度。
例如20℃時達到90％，對由于溫度變化偶爾產生的凝露應采取特殊的措施。

● 污染等級：3級
● 使用類別：B級

● 安裝類別
斷路器安裝類別Ⅳ，輔助電路安裝類別除欠電壓脫扣器線圈、電子脫扣器用的電源塊一次測線圈與斷路器相同外，
其余勻?yàn)棰蟆?/p>

● 安裝條件
斷路器應按照制造廠提供的使用說明書中規定的要求安裝。

● 進出線方式
上下進出均可。

● 斷路器的額定電壓
額定絕緣電壓Ui：AC 800V；
額定工作電壓Ue：AC 400V；
額定沖擊耐受電壓Uimp：8kV；
工頻耐受電壓：主電路AC2500V；二次接線端子AC2Ui+1000(≥1500V)。

● 斷路器的額定電壓

殼架等級額定電流Inm A	630	1250
額定電流In A	200、400、630	200、400、630、800、1000、1250

斷路器的額定極限短路分?jǐn)嗄芰cu，額定運行短路分?jǐn)嗄芰cs、額定短時耐受電流Icw。

Inm A	400V			飛弧距離 mm	進線方式
	kA
	lcu	lcs	lcw, 1s
630	50	50	42	0	上進線或下進線
1250	65	50	50

● 智能控制器保護特性
智能控制器的整定值I/In及準確度。

Inm(A)	長延時Ir1	短延時Ir2		瞬時Ir3		接地故障Ir4
	范圍	范圍	準確度	范圍	準確度	范圍	準確度
630	(0.4~1)In	(1.5~12)In	±10%	(2~20)In	±15%	(0.2~1)In (最小100A)	±10%
1250	(0.4~1)In	(1.5~12)In		(2~20)In		(0.2~1)In (最小100A)

長延時過電流保護反時限動作特性為I2TL=(1.51r1)2tL動作時間，其誤差為±15％
注：tL-長延時1.5Ir1時的整定時間，TL-長延時的動作時間。

I	動作時間
1.05Ir1	>2h不動作
1.3Ir1	<1h動作
1.5Ir1	15s	30s	60s	120s	240s	480s
2.0Ir1	8.4s	16.9s	33.7s	67.5s	135s	270s

注：1.5Ir1的時間由用戶整定，2.0Ir1的時間按I2TL=(1.51r1)2tL

● 短延時過電流保護動作特性
智能控制器的保護特性在低倍數電流時為反時限，其反時限曲線符合I2TL=(81r1)2tL的時間一電流特性曲線，ts為一般延時設定時間，當過載電流大于8Ir1時，自動轉換為定時限特性，其定時限特性見表5，準確度為±10％。

延時時間s				可返回時間s
0.1	0.2	0.3	0.4	0.06	0.14	0.23	0.35

接地故障保護特性為定時限，其動作時間，準確度為±10％。

延時時間s				可返回時間s
0.1	0.2	0.3	0.4	0.06	0.14	0.24	0.33

產品出廠時保護特性已按表全部整定好，用戶不需重新調整。若用戶需要特殊整定請訂貨說明。

RMW3-M 智能控制墨	長延時		短延時		瞬時	接地故障
	Ir1	tL	Ir2	ts	Ir3	Ir4	tG
630	In	60s	8In	0.4s	12In	0.8In(最小100A)	0.2s
1250					12In	0.8In(最小l00A)

斷路器控制電路的額定電壓。

名稱	額定電壓(V)
		交流	直流
欠電壓脫扣器	Ue	230、400
分勵脫扣器	Us	230、400	110、220
閉合電磁銹	Us
電動操作機構	Us
智能控制器電源電壓	Ue	400、230、127	220、110、24

注：欠電壓脫扣器在(35％-70％)Ue范圍內斷開斷路器，當≤35％Ue時斷路器不能閉合，在(85％-110％)Ue時保證斷路器可靠閉合，如有延時功能的欠電壓脫扣器的延時時間為1s-5s可調，且在1/2延時時間內，當電源電壓恢復到85％Ue時斷路器不能斷開；分勵脫扣器的可靠工作電壓范圍為(70％-110％)Us：閉合電磁鐵和電動操作機構的可靠工作電壓范圍為(85-110％)Us；智能控制器電壓應在(85％-110％)U。范圍內保證斷路器可靠工作。

● 斷路器操作性能
斷路器的操作性能用操作循環次數表示。

Inm(A)	每小時操作循環數	通電操作循環數	不通電操作循環次數	總次數
630	60	3500	7500	11000
1250	20	3000	7000	10000



本斷路器為立體布置形式，具有結構緊湊、體積小等特點。每相觸頭系統封閉在絕緣基座內，形成獨立的一個小室。再由小室構成斷路器的主電路，而智能型控制器、手動操作機構、電動操作機構則依次排在其前面，形成各自獨立的單元，便于裝配和維修。斷路器結構
