RIVIW1智能型萬能式斷路器開關

價格 ￥1/個
規格 原裝正品
商品型號 RIVIW1智能型萬能式斷路器開關
貨期 1天
備注
起購量

產品圖片僅供參考，不能作為您選型購買的依據。
RIVIW1智能型萬能式斷路器開關
RIVIW1智能型萬能式斷路器開關
規格:原裝正品
商品型號:RIVIW1智能型萬能式斷路器開關
相關商品推薦
商品詳情

RIVIW1智能型萬能式斷路器開關

【RIVIW1智能型萬能式斷路器開關】上海人民低壓電氣代理商，在線提供RIVIW1智能型萬能式斷路器開關價格/參數/尺寸/說明書?！救珗霭]】【原裝質?！俊粳F(xiàn)貨庫存】【低價批售】【可

施耐德電氣

西門子電氣

ABB電氣

LS產電

常熟開關廠

德力西電器開關

正泰電器開關

上海人民電器

樂清悅隆電氣有限公司

聯系電話：13957736068、15057513331

聯系地址：柳市鎮長虹工業區虎嘯路101號




用途及適用范圍

RIVIW1系列智能型萬能式斷路器 (以下簡稱斷路器)，適用于交流 50Hz，額定電壓至660V(690V)及以下， 額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接 地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同 時帶有開放式通訊接口，可進行“四遙”, 以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖 耐壓 8000V (不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用。
斷路器符合GB14048.2《低壓開關設備和控制設備 低壓斷路器》和 IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

型號表示方法


● 分類
按安裝方式分：固定式、抽屜式。
按極數分：三極、四極。
按操作方式分：電動操作、手動操作(檢修、維護用)。

● 脫扣器種類
智能控制器、欠電壓瞬時(或延時)脫扣器、分勵脫扣器。

● 智能控制器性能：
a. 智能控制器分為：bse5(H型：通訊用)、bse4(M型：普通智能型)、bse3(L型：經濟型)；
b. 具有過載長延時反時限，短延時反時限、定時限、瞬時功能?？捎捎脩糇孕性O定組成所需要的保護特性；
c. 單相接地保護功能；
d. 顯示功能：整定電流顯示、動作電流顯示、各相電壓主顯示(電壓顯示應在訂貨時提出)；
e. 報警功能：過載報警；
f. 自檢功能：過熱自檢、微機自診斷；
g. 試驗功能：試驗控制器的動作特性。

正常工作條件和安裝條件

● 周圍空氣溫度
上限值不超過+40℃，下限值不低于-5℃，24h平均值不超過+35℃。
注：下限值為-10℃或-25℃的工作條件，用戶應與本公司申明；
上限值超過+40℃或下限值低于-10℃或-25℃的工作條件，用戶應與本公司協商。
安裝地點的海拔不超過2000m。

● 大氣條件
大氣相對濕度在周圍空氣為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%， 同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。超過規定要求應與本公司協商。

● 防護等級：IP30

● 污染等級：Ⅲ

● 使用類別：B類或A類

● 安裝類別
額定工作電壓660V(690V)及以下的斷路器以及欠電壓脫扣器，電源變壓器初級線圈用于安裝類別Ⅳ；輔助電路及控制電路安裝類別為Ⅲ。

● 安裝條件
斷路器應按本說明書要求安裝，斷路器的垂直傾斜度不超過 5 度 (礦用斷路器的傾斜度不超過15度)。

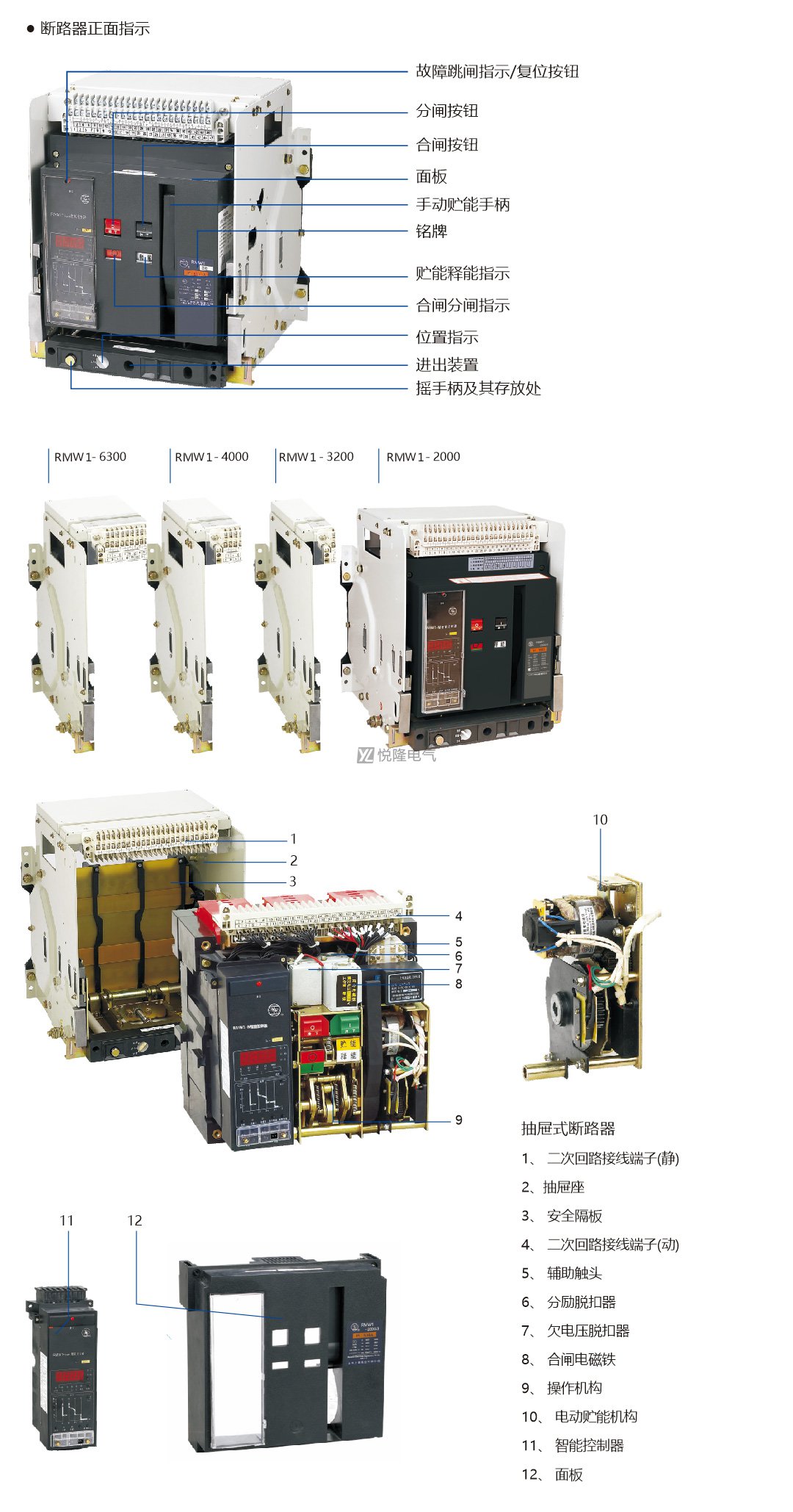

結構簡介

技術數據與性能

● 斷路器的額定電流
殼架等級額定電流Inm A 額定電流In A
2000 630、800、1000、1250、1600、2000
3200 2000、2500、2900、3200
4000 3200、3600、4000
6300 4000、5000、6300


● 斷路器的額定短路分斷能力及短時耐受電流，斷路器飛弧距離為“零”(即斷路器外無飛弧)
殼架等級額定電流Inm A 2000 3200 4000 6300
額定極限短路分斷能力
Icu(kA)O-CO
 		 400V 80 100 100 120
690V 50 65 65 80
額定短路接通能力
n×Icu(kA)/cosφ		 400V 176/0.2 220/0.2 220/0.2 264/0.2
690V 105/0.25 143/0.2 143/0.2 187/0.2
額定運行短路分斷能力
Ics(kA)O-CO-CO
 		 400V 50 65 65 80
690V 40 50 50 70
額定短時耐受電流
Icw(kA)1s,延時0.4s,O-CO		 400V 50 65 65/80(MCR) 85/100(MCR)
690V 40 50 50/65(MCR) 65/75(MCR)
注：表中分斷能力上下進線相同

● 智能型過電流控制器保護特性和功能
過電流控制器保護特性
1、控制器的整定值Ir(I/In)及誤差
長延時 短延時 瞬時 接地故障
Ir1 Ir2 誤差 Ir3 誤差 誤差 誤差
(0.4-1)In (0.4-15)In ±10% In~50kA(Inm=2000A)
In~75kA(Inm=3200~4000A)
In~100kA(Inm=6300A)		 ±15% Inm=2000~4000A
(0.2~0.8)In
最大1200A 最小160A

Inm=6300A
(0.2-1.0)In



 ±10%
注：當同時具有(要求)三段保護時，整定值不能交叉。

2、長延時過電流保護反時限動作特性I2TL=(1.5lr1)2tL，其(1.05~2.0)lr1的動作時間見表四，其時間誤差為±15%。注：tL-長延時1.5lrs的整定時間，TL-長延時的動作時間。
注：當同時具有(要求)三段保護時，整定值不能交叉。
1.05Ir1 1.3Ir1 1.5Ir1整定時間s 15 30 60 120 240 480
＞2h不動作 ＜1h動作 2.0Ir1動作時間s 8.4 16.9 33.7 67.5 135 270


3、短延時過電流保護特性

延時時間s

可返回時間s
0.1 0.2 0.3 0.4 0.06 0.14 0.23 0.35

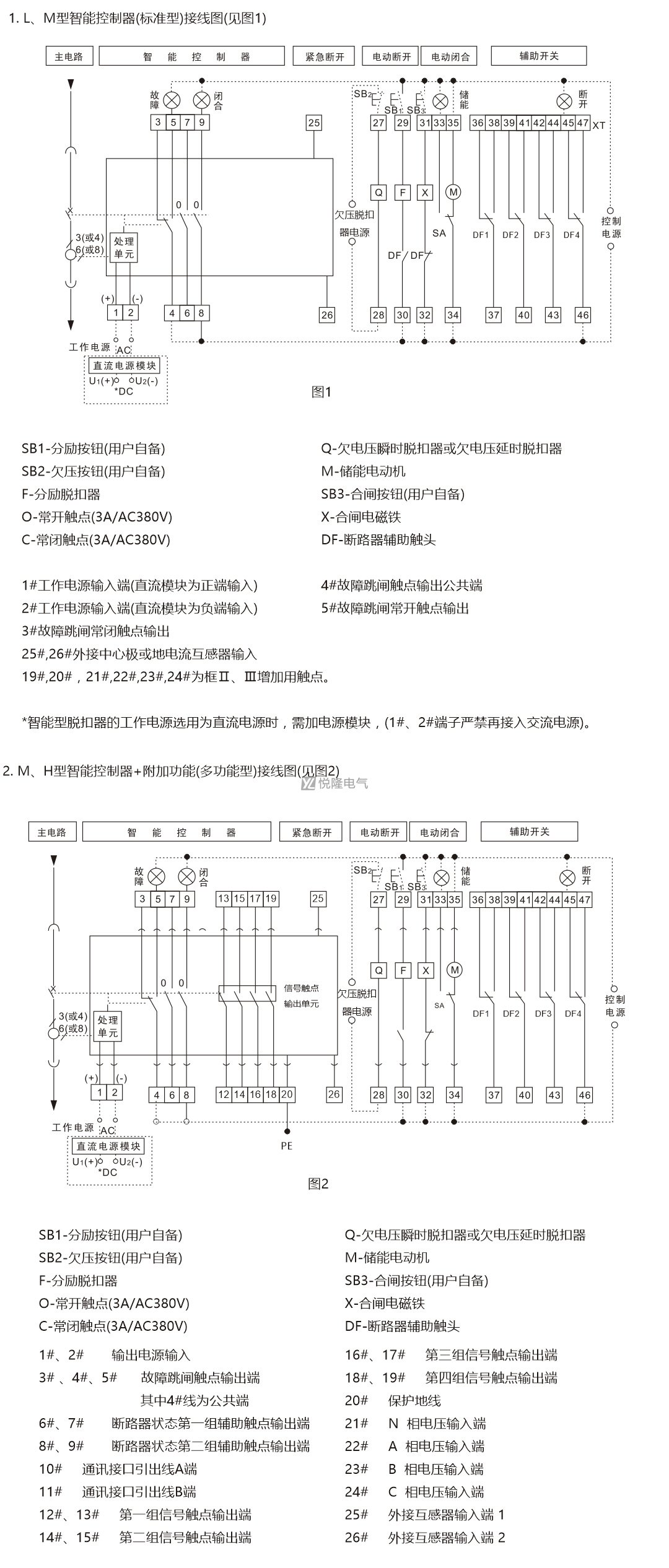

斷路器接線圖

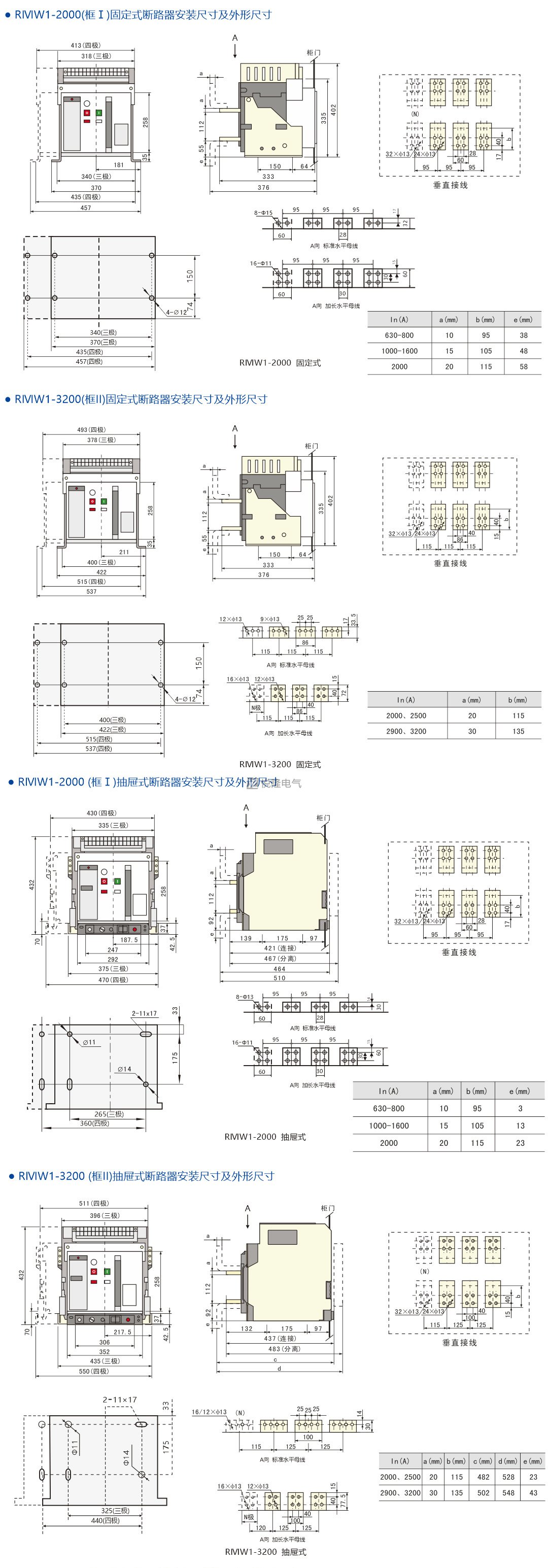

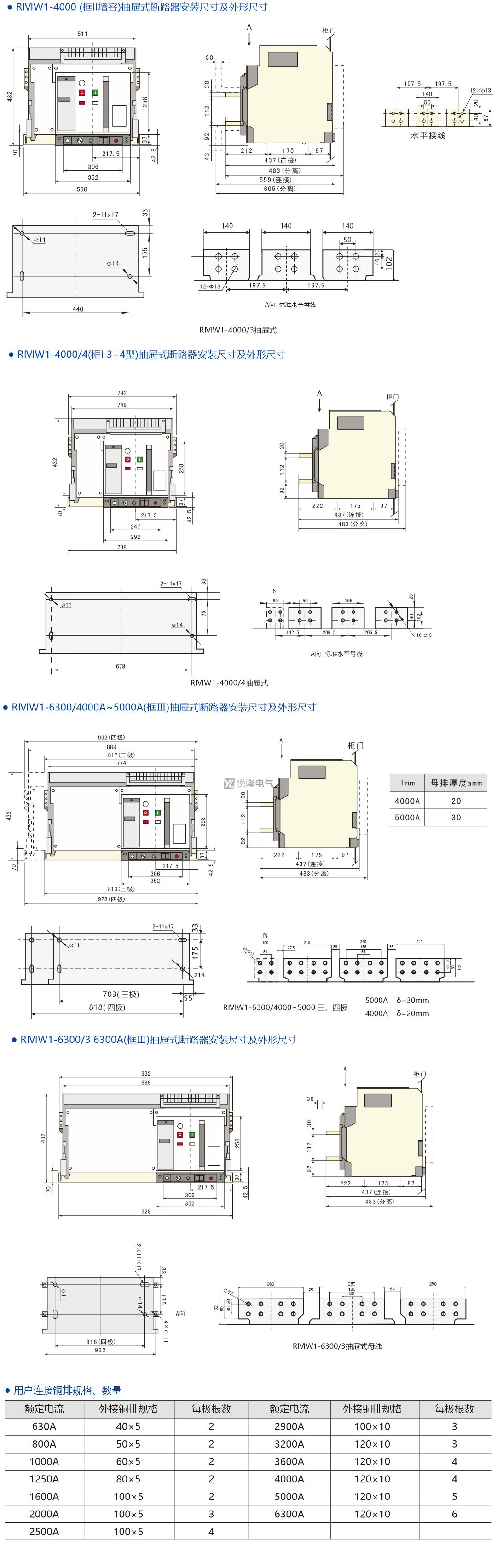

外形及安裝尺寸

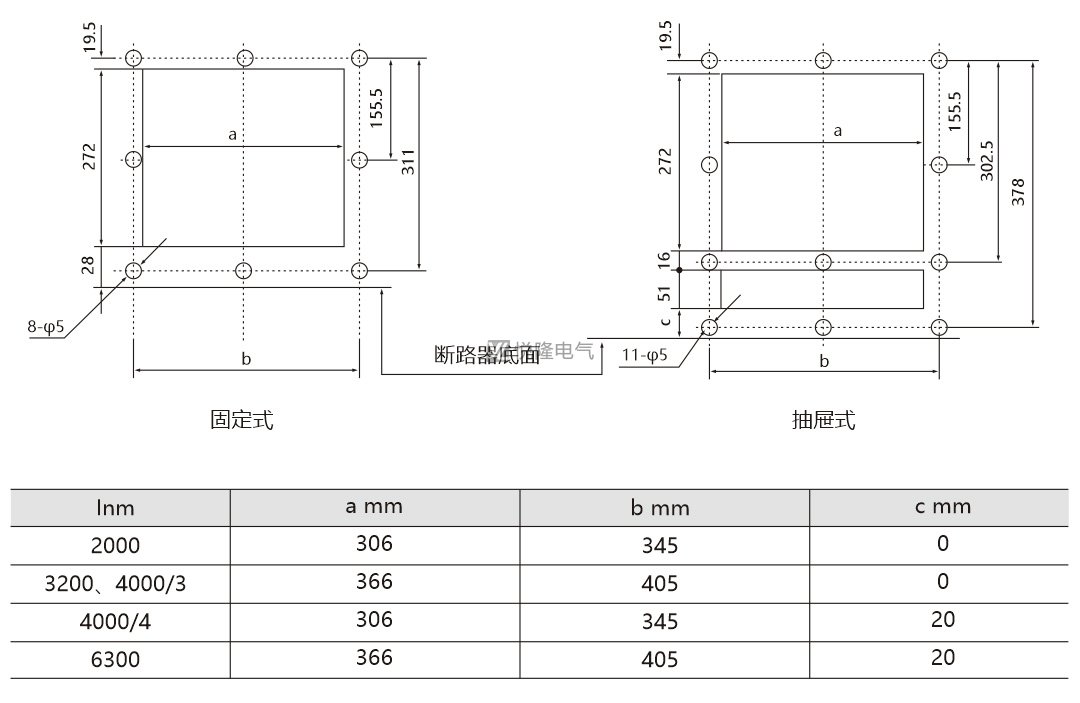

門框尺寸及安裝孔孔距

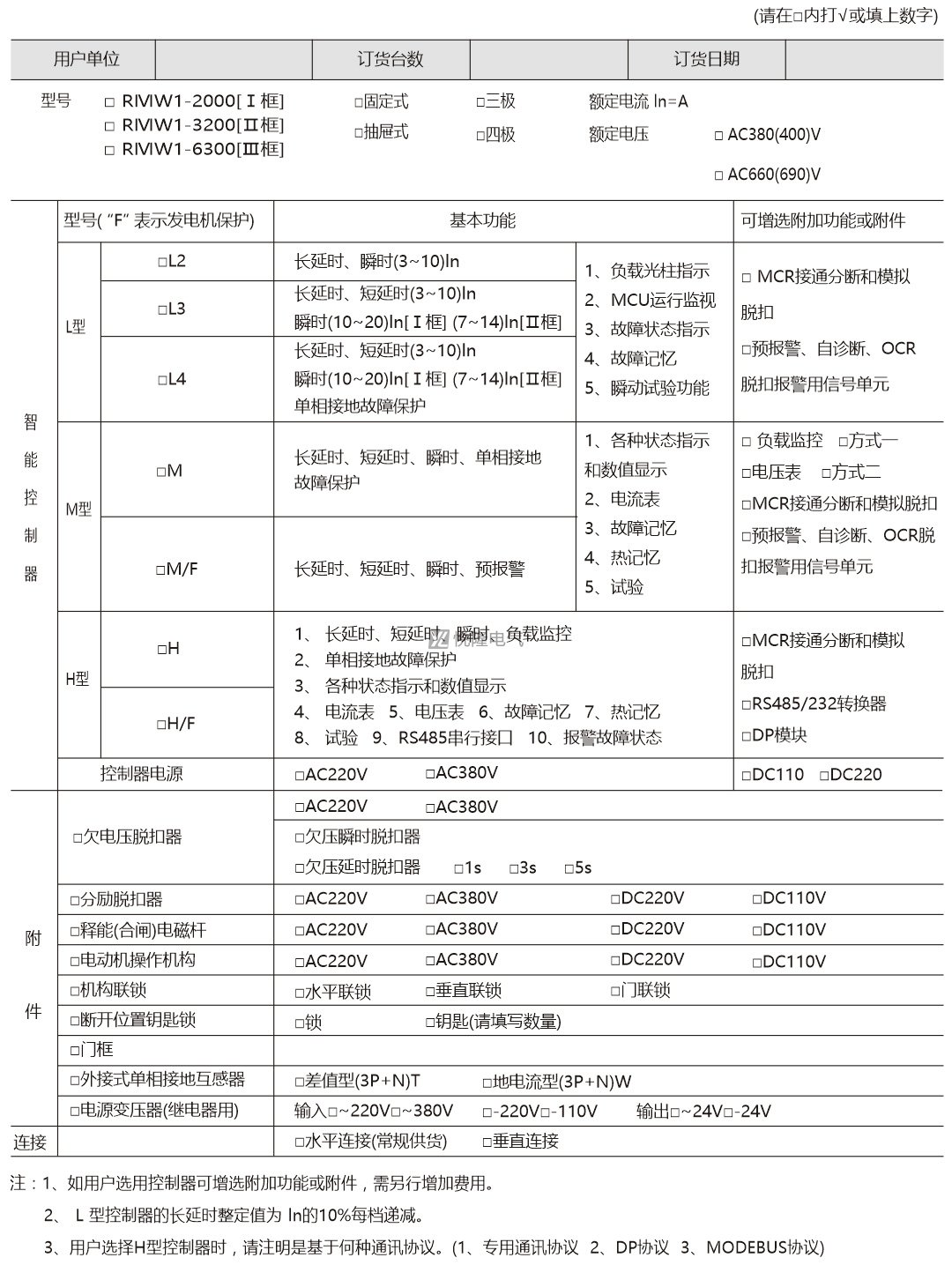

訂貨規范




【RIVIW1智能型萬能式斷路器開關】上海人民低壓電氣代理商，在線提供RIVIW1智能型萬能式斷路器開關價格/參數/尺寸/說明書。【全場包郵】【原裝質保】【現貨庫存】【低價批售】【可開增值稅票】，大宗采購找悅隆電氣?！句N售上海人民接觸器】【上海人民微型斷路器】【上海人民塑殼斷路器】【上海人民隔離開關】上海人民變頻器等產品。
