LS產電低壓斷路器結構保護

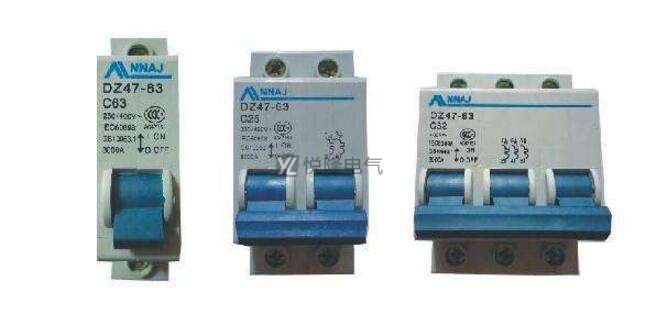

1.LS產電低壓斷路器應用

低壓斷路器本身有很多的類型有選擇性可以調整保護裝置參數以及非選擇性，按照滅弧介質也分為空氣型以及真空型，低壓斷路器本身的應用范圍就非常廣可以用于最大為5000A的電路當中，我們主要使用低壓斷路器的位置就用于低壓配電系統中進行反饋出線以及各種機械電氣設備的一個電源控制以及低壓用電終端的一個保護作用，主要是用于控制和保護。

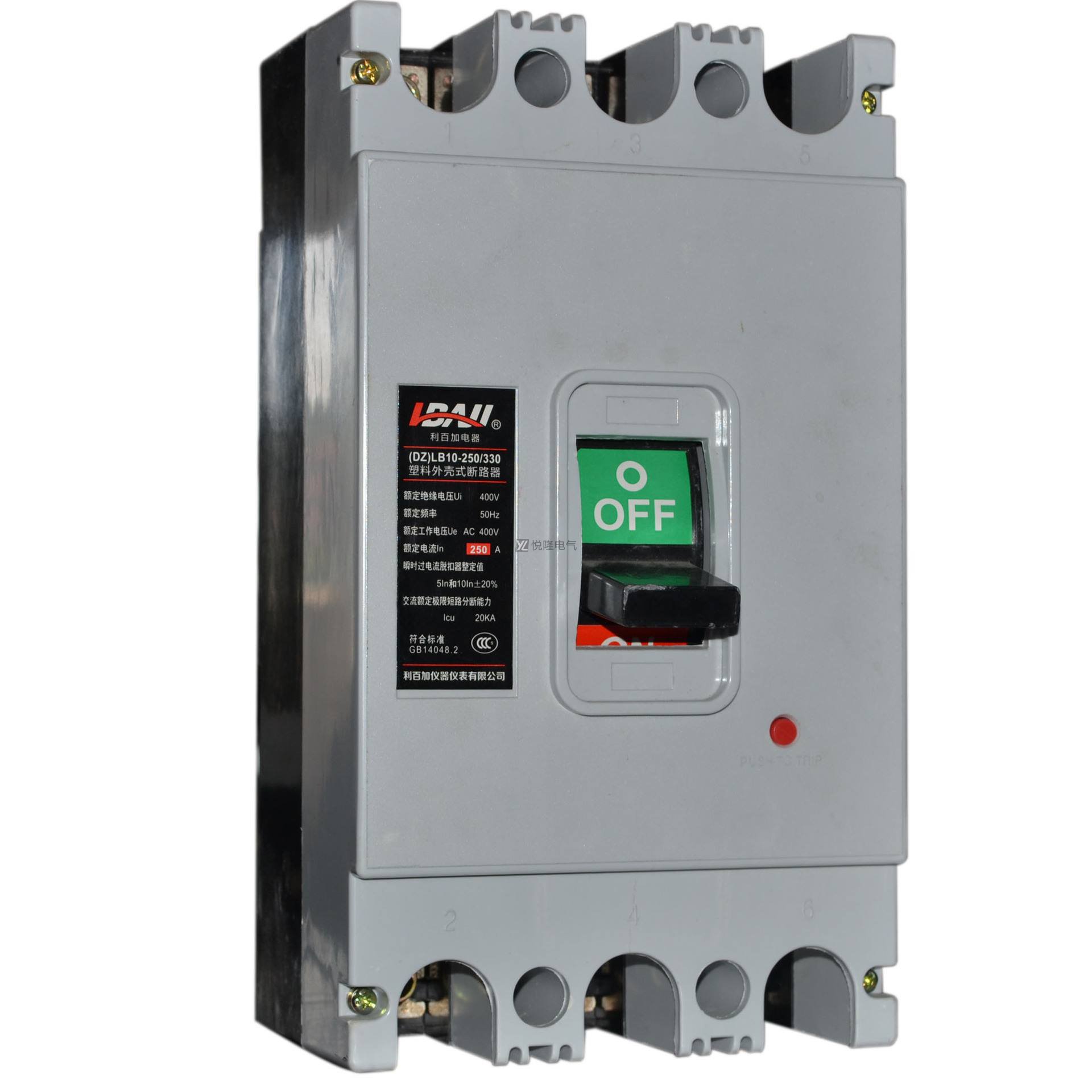

2.LS產電低壓斷路器結構

1）觸頭

與斷路器主電路開閉機構機械連接的觸點主要用于顯示斷路器的開閉狀態。觸點連接到斷路器控制電路，以通過斷路器的打開和閉合來控制或聯鎖相關電器。比如向紅綠燈、汽車?yán)^電器等?出數據信號。萬能式斷路器有六對觸頭(三常開、三常閉)，DW45有八對觸頭(四常開、四常閉)。塑殼斷路器殼架等級額定電流100A為單斷點轉換觸頭，225A及以上為橋式觸頭結構，約定發熱電流為3A；殼架等級額定電流400A及以上可裝兩常開、兩常閉，約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。

2）脫扣器

是一種用電壓源激勵的脫扣器，它的電壓可與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附件。當開關電源工作電壓相當于額定值操縱開關電源工作電壓的70%-110%中間的任意工作電壓時，就能靠譜開斷隔離開關。分勵脫扣器是短時間工作制，電磁線圈插電?間通常不可以超出1S，不然線會被損壞。為了防止線圈燒壞，微動開關與分流脫扣線圈串聯。當分流跳閘裝置被電樞吸引時，微動開關從常閉狀態切換到常開狀態。由于分路跳閘裝置的控制電路電源被切斷，即使手動按下按鈕，分路繞組也永遠不會通電，從而避免了線圈燒壞的發生。當隔離開關再扣重合閘后，撥動開關再次處在常閉部位。但全能式DW45商品在原廠時要由客戶在應用時在分勵脫扣器電磁線圈以前串連1組常開斷路器。

3）電動操作機構

它是遠距離自動開關斷路器的附件。電動操作機構包括兩種類型:電機操作機構和電磁操作機構。電動機操作機構為模具箱型斷路器的箱框額定電流400A以上的通用斷路器。電磁鐵操作機構適用于塑殼斷路器外殼框架額定電流為225A或更低的斷路器。

4）釋能電磁鐵

這種釋能電磁鐵適用于萬能式斷路器有電動機預儲能機構(由電動儲能機構使它的操作彈簧機構儲能)。當用戶按下按鈕，電磁鐵線圈激勵后，電磁鐵閉合使儲能彈簧釋放，斷路器合閘。

5）轉動操作手柄

適用塑殼斷路器，隔離開關蓋下設轉動控制桿組織，控制桿傳動軸安硯在控制桿組織相符合的孔內壁，傳動軸的另一端越過抽屜柜的門孔，轉動控制桿的門拉手安硯在全部機器設備門上邊外露的傳動軸頭頂。

3.LS產電低壓斷路器過載以及短路保護

LS產電低壓斷路器的過載以及短路保護也是它所具備的特點，他的過載以及短路保護主要如下。

1）過載長延時保護。熱型(雙金屬元件)用于過載長延時保護時，其動作源為I2R，交流電流有效值等于DC平均值，因此無需任何修改即可使用。但對大電流量規格型號，采用電壓互感器的再次側電流量加溫者，則因電壓互感器沒法應用于整流電路而不可以應用。

假如負載長廷時斷路器是選用全電感式(油壓式，即油標式)，則廷時脫扣特點要轉變，最少姿勢電流量要增大110%—140%，因而，溝通交流全電感式斷路器不可以用以整流電路(若想用則要再次設計構思)。

2）短路保護。 熱動—電磁型交流斷路器的短路保護是采用磁鐵系統的，它用于經濾波后的整流電路（直流)，需將原交流的整定電流值乘上一個1．3的系數。全電磁感應型的過流保護與熱動電磁感應型同樣。

LS產電低壓斷路器在我們的設備使用過程中，了解其設備選用用途也會有更多的了解，也可以更好的使用。
