LS產電熱繼電器結構特點

1.LS產電熱過載繼電器工作原理

在使用熱繼電器對電機進行過載保護的情況下，熱元件與電機定子繞組串聯，熱繼電器的常閉觸點與交流觸點電磁線圈的控制電路串聯，調節調節后的電流調節旋鈕，使人字桿與推桿處于適當?shù)木嚯x。當電機正常運行時，電機的額定電壓根據發熱元件的電流量來確定，發熱元件發熱，雙金屬片受熱后彎曲，致使推桿剛好接觸弧形推桿，弧形推桿無法提升。常閉觸頭處于閉合狀態，交流接觸器保持吸合，電動機正常運行。如果電機過載，繞組中的電流增加，雙金屬片的溫度升高，彎曲度通過熱繼電器元件中電流的增加而增加。人字杠桿推動常閉觸點，使觸點斷開，交流接觸器線圈電路斷開，接觸器釋放并切斷電機電源，電機停止并受到保護。

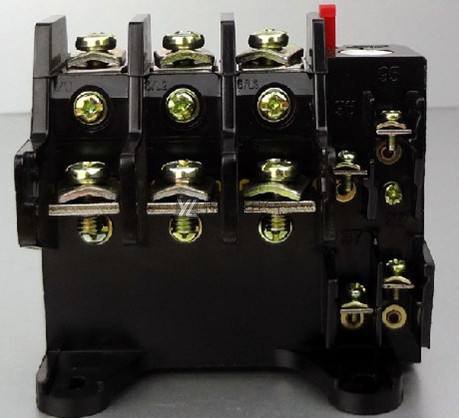

2.LS產電熱過載繼電器結構

它由加熱元件、雙金屬片、觸點和一套傳動和調節機構組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中。雙金屬片由二種不一樣線膨脹系數的銅片輾壓而成。圖中圖示的雙金屬片，下一層一整片的線膨脹系數大，頂層的小。電機過負荷時，通過發熱元件的電流超過調整電流，雙金屬因熱而向上彎曲，脫離尖峰板，打開常閉接點。常閉觸點與電動機的控制電路連接，因此其斷開與其接觸的接觸器的線圈。

3.LS產電熱繼電器特點

1）具有斷相保護功能：部分熱繼電器本身具有斷想保護功能，它的斷想保護功能是由內外推桿組成的差動放大機構所提供的，當電動機正常工作時，通過熱繼電器熱元件的電流正常，內外兩推桿均向前移至適當位置。當電源的一相斷開導致相位損失時，相電流為零，該相的雙金屬片被冷卻并復位，使得內推桿向右移動，另外兩相的雙金屬片由于電流增加而向左移動，使得外推桿向左移動。由于差動放大，失相故障發生后短時間內常閉觸點被推動斷開，交流接觸器被釋放，電機斷電停機保護。

2）熱過載繼電器不可以對電動機進行短路保護，只可以進行過載保護

3）熱過載繼電器主要就是用于電動機的接觸器之后，如果電流過高或者負載電流超過設定，熱過載繼電器也會切斷回路。



LS產電熱繼電器是我們設備使用中經常選用的品牌設備，在使用其設備的過程中，了解特點和結構，對于我們的設備使用也會有更多的了解。
